AD9516-3 14路輸出時鐘發生器，集成2.0 GHz VCO

優勢和特點

• 低相位噪聲鎖相環(PLL)

  -- 片內VCO調諧范圍：2.30GHz至2.65 GHz
  -- 可選外部VCO/VCXO，最高達2.4 GHz
  -- 1路差分或2路單端基準輸入– 參考監控功能

• 6對1.6 GHz LVPECL輸出

  -- 每對輸出共用1至32分頻器和粗調相位延遲
  -- 加性輸出抖動：
  225 fs rms
  -- 通道間偏斜成對輸出小于10 ps

  • 4對800 MHz LVDS時鐘輸出

    -- 每對輸出共用兩個級聯的1至32分頻器和粗調相位延遲
    -- 加性輸出抖動：
    275 fs rms
  • 上電時所有輸出自動同步
  • 提供手動輸出同步

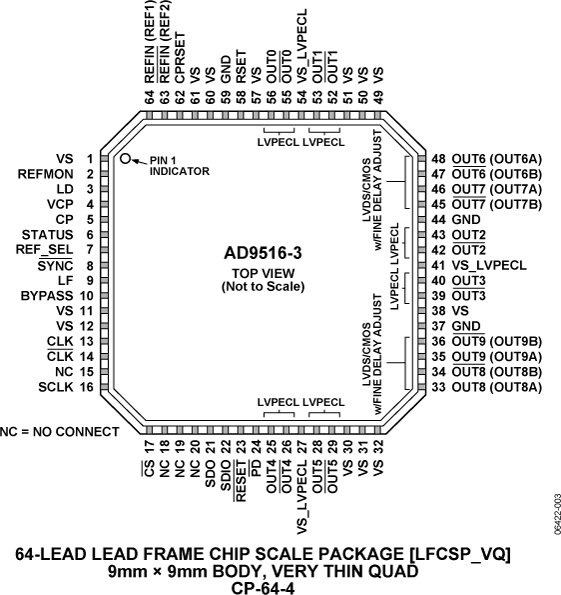

  • 64引腳LFCSP

• 其他特性請參考數據手冊
• 三對1.6 GHz LVPECL輸出
  每對共用1至32分頻器和粗調相位延遲
  加性輸出抖動：225 f_S 均方根值
  通道間偏斜成對輸出小于10 ps
• 兩對800 MHz LVDS時鐘輸出
  每對共用兩個級聯的1至32分頻器和粗調相位延遲
  加性輸出抖動：275 f_S 均方根值
  可以精調每路LVDS輸出的延遲(ΔT)
• 上電時所有輸出自動同步
• 串行控制端口
• 64引腳LFCSP封裝

產品詳情

AD9516-3*提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且片內集成鎖相環(PLL)和電壓控制振蕩器(VCO)。片內VCO的調諧頻率范圍為1.75 GHz至2.25 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9516-3具有出色的低抖動和相位噪聲特性，可極大地提升數據轉換器的性能，并且也有利于其它相位噪聲和抖動要求嚴苛的應用。

AD9516-3提供6路LVPECL輸出（分為三對）、4路LVDS輸出（分為兩對）和8路CMOS輸出（每路LVDS輸出對應兩路）。LVPECL輸出的工作頻率達1.6 GHz，LVDS輸出的工作頻率達800 MHz，CMOS輸出的工作頻率達250 MHz。

每對輸出均有分頻器，其分頻比和粗調延遲（或相位）均可以設置。LVPECL輸出的分頻范圍為1至32。LVDS/CMOS輸出的分頻范圍最高可達1024。

AD9516-3提供64引腳LFCSP封裝，可以采用3.3 V單電源供電。將電荷泵電源(VCP)與5V電壓相連時，可以使用外部VCO，它需要更寬的電壓范圍。獨立的LVPECL電源可以為2.5 V至3.3 V（標稱值）。

AD9516-3的額定工作溫度范圍為?40°C至+85°C標準工業溫度范圍。

應用

• 低抖動、低相位噪聲時鐘分配
• 10/40/100 Gb/s網絡線路卡，包括SONET、同步以太網、OTU2/3/4
• 前向糾錯(G.710)
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
• 高性能無線收發器
• 自動測試設備(ATE)和高性能儀器儀表

* AD9516泛指AD9516系列的所有器件。但是，使用AD9516-3時，它僅指AD9516系列的該特定器件。

方框圖
