ADL5567 4.8 GHz超高動態范圍雙通道差分放大器

優勢和特點

• -3 dB帶寬：4.8 GHz (AV = 20 dB)
• 固定20 dB增益
• 通道間增益誤差： TBD (100 MHz)
• 通道間相位誤差： TBD (100 MHz)
• 差分或單端輸入轉差分輸出
• I/O直流耦合或交流耦合
• 低噪聲輸入級： 1.2 nV/√Hz RTI (AV = 20 dB)

• 低帶寬失真 (AV = 20 dB)，電源 = 5 V
  10 MHz: ?93dBc (HD2), ?97dBc (HD3)
  100 MHz: ?94 dBc (HD2), ?100 dBc (HD3)
  200 MHz: ?94 dBc (HD2),-104dBc (HD3)
  500 MHz: ?83dBc (HD2), -85 dBc (HD3)
• 欲了解更多特性，請參考數據手冊

產品詳情

ADL5567是一款針對中頻和直流應用而優化的高性能雙通道差分放大器。 該放大器在寬頻率范圍內提供1.2 nV/√Hz的低噪聲和出色的失真性能，堪稱高速16位模數轉換器(ADC)的理想驅動器。 ADL5567非常適合用于高性能零中頻/復合中頻接收器設計。 此外，該器件針對單端輸入驅動應用具有出色的低失真特性。

ADL5567的增益為20 dB。 對于單端輸入配置，增益降低為18 dB。 每個放大器各使用兩個外部串聯電阻可擴展放大器的增益靈活性，并允許差分輸入選擇0 dB至20 dB范圍內的任意增益；允許單端輸入選擇0 dB至18 dB范圍內的任意增益。 此外，輸出(VOCM)電平低至1.2 V時，該器件可保持低失真性能，在最高2 V p-p的交流電平下，因此提供額外的CMOS ADC驅動能力。

采用5 V電源供電時，ADL5567的靜態電流典型值為每個放大器74 mA。 禁用時，每個放大器功耗小于3.5 mA，且100 MHz時的輸入至輸出隔離為?25 dB。

該器件針對寬帶、低失真和噪聲性能優化，使其具備了無可比擬的無雜散動態范圍(SFDR)性能。 這些特性加上可調增益能力，使該器件成為驅動多種ADC、混頻器、PIN二極管衰減器、SAW濾波器以及多單元分立器件的放大器選擇。

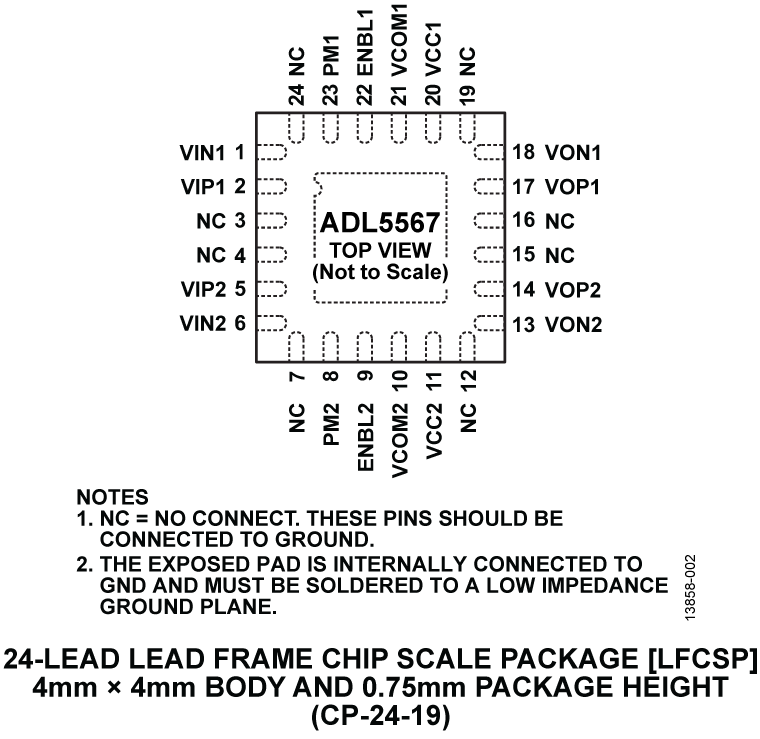

ADL5567采用ADI公司的高速SiGe工藝制造，提供緊湊型4 mm × 4 mm、24引腳LFCSP封裝，工作溫度范圍為?40°C至+85°C。

應用

• 差分ADC驅動器
• 單端至差分轉換
• 射頻/中頻增益模塊
• SAW濾波器接口

方框圖
