TPS63802 高電流、高效率單電感器降壓/升壓轉換器

描述

TPS63802是一款高效率，高輸出電流的降壓 - 升壓轉換器。當輸入電壓高于，等于或低于輸出電壓時使用。在很寬的電壓范圍內支持高達2 A的輸出電流。該器件將峰值電流限制在升壓模式下的4.5 A和降壓模式下的3.5 A.將器件調整到編程輸出電壓。根據輸入電壓，自動從降壓變?yōu)樯龎翰僮?。?dāng)輸入電壓近似等于輸出電壓時，它仍處于3周期降壓 - 升壓模式。轉換無縫地發生，避免了模式內不必要的切換。 TPS63802采用2 mm x 3 mm封裝。該器件采用微型無源元件，可將整體解決方案尺寸縮小。

特性

• 輸入電壓范圍：1.3 V至5.5 V
  • > 1.8 V（設備啟動）
  < /ul>
  • 輸出電壓范圍：1.8 V至5 V（可調）
  • 2 IN ≥2.3V，V < sub> OUT = 3.3 V
  • 整個負載范圍內的高效率
    • 11-μAOperating靜態電流
    • 具有模式選擇的省電模式
  • 峰值電流降壓 - 升壓模式架構
    • 降壓，降壓 - 升壓和升壓工作模式之間的無縫轉換
    • 采用低輸出電容和高輸出電容工作值
    • 正向和反向電流操作
    • 啟動預偏置輸出
  • 安全性和穩健運行特性
    • 集成軟啟動
    • 過溫和過壓保護
    • LoadDisconnect的真正關機功能
    • 前向和后向電流限制
  • 小溶液尺寸

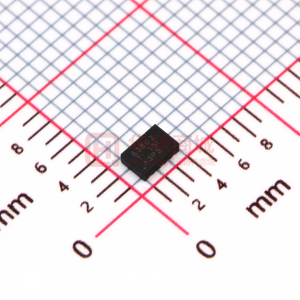

    • 2 mm x 3 mm包裝尺寸
    • 小1μH感應器
    • 使用22μF最小輸出電容器

  所有商標均為其各自所有者的財產。

  參數 與其它產品相比?降壓/升壓，反相和分離式轉換器（集成開關）

  ? Topology Vin (Min) (V) Vin (Max) (V) Vout (Min) (V) Vout (Max) (V) Switch Current Limit (Typ) (A) Duty cycle (Max) (%) Switching Frequency (Min) (kHz) Switching Frequency (Max) (kHz) Features Iq (Typ) (mA) Iout (Max) (A) Rating Type Operating temperature range (C) Package Group ? TPS63802 TPS63000 TPS630250 TPS63030 TPS63050 Buck-Boost
  Buck/Boost ? ? Buck-Boost ? ? Buck-Boost ? ? Buck-Boost ? ? Buck-Boost ? ? 1.3 ? ? 1.8 ? ? 2.3 ? ? 1.8 ? ? 2.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 1.8 ? ? 1.2 ? ? 2.3 ? ? 1.2 ? ? 2.5 ? ? 5 ? ? 5.5 ? ? 3.6 ? ? 5.5 ? ? 5.5 ? ? 4.5 ? ? 1.8 ? ? 4.5 ? ? 1 ? ? 1 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 2500 ? ? 1250 ? ? 2500 ? ? 2200 ? ? 2500 ? ? 2500 ? ? 1500 ? ? 2500 ? ? 2600 ? ? 2500 ? ? Enable
  Light Load Efficiency
  Load Disconnect
  Power Good
  Pre-Bias Start-Up
  Synchronous Rectification
  UVLO Fixed ? ? Enable
  Frequency Synchronization
  Light Load Efficiency
  Load Disconnect
  Synchronous Rectification
  UVLO Fixed ? ? Enable
  Light Load Efficiency
  Load Disconnect
  Output Discharge
  Synchronous Rectification
  UVLO Fixed ? ? Enable
  Frequency Synchronization
  Light Load Efficiency
  Load Disconnect
  Synchronous Rectification
  UVLO Fixed ? ? Adjustable Current Limit
  Enable
  Light Load Efficiency
  Load Disconnect
  Power Good
  Synchronous Rectification
  UVLO Fixed ? ? 0.011 ? ? 0.04 ? ? 0.035 ? ? 0.025 ? ? 0.045 ? ? 2 ? ? 0.8 ? ? 2 ? ? 0.5 ? ? 0.5 ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? VSON-HR | 10 ? ? VSON | 10 ? ? DSBGA | 20
  VQFN-HR | 14 ? ? SON | 10 ? ? DSBGA | 12
  VQFN-HR | 12 ? ?

  方框圖

  •

    TPS63802 - 功能方框圖
