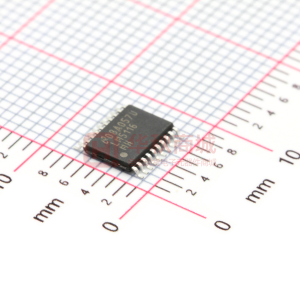

LM5116 100V 寬輸入電壓同步降壓控制器

數據:

描述

LM5116是一款同步降壓控制器,適用于高壓或廣泛變化的輸入電源的降壓穩壓器應用。該控制方法基于利用仿真電流斜坡的電流模式控制。電流模式控制提供固有的線路前饋,逐周期電流限制和易于回路補償。仿真控制斜坡的使用降低了脈沖寬度調制電路的噪聲靈敏度,可以可靠地控制高輸入電壓應用中所需的非常小的占空比。

工作頻率可編程為50 kHz至1 MHz。 LM5116通過自適應死區時間控制驅動外部高端和低端NMOS電源開關。用戶可選擇的二極管仿真模式可實現非連續模式操作,從而提高輕負載條件下的效率。低靜態電流關斷會使控制器失效,并消耗不到10μA的總輸入電流。

其他功能包括高壓偏置穩壓器,自動切換到外部偏置以提高效率,熱關斷,頻率同步,逐周期電流限制和可調節線路欠壓鎖定。該器件采用功率增強型HTSSOP-20封裝,具有裸露的芯片粘接墊,有助于散熱。

特性

  • 仿真峰值電流模式
  • 寬工作電壓范圍高達100 V
  • 低I Q 關斷(<10μA)
  • 驅動標準或邏輯電平 MOSFET
  • 穩健的3.5 A峰值柵極驅動器
  • 自由運行或同步操作至1 MHz
  • 可選二極管仿真模式
  • 可編程輸出1.215 V至80 V
  • 精度1.5%電壓參考
  • 可編程電流限制
  • 可編程軟啟動
  • 可編程線路欠壓鎖定
  • 自動切換到外部偏置電源
  • HTSSOP-20裸露焊盤
  • 熱關斷

參數 與其它產品相比?降壓控制器 (外部開關)

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
LM5116 LM25116 LM25145 LM5116WG LM5117 LM5141 LM5145
6 ? ? 6 ? ? 6 ? ? 6 ? ? 5.5 ? ? 3.8 ? ? 6 ? ?
100 ? ? 42 ? ? 42 ? ? 100 ? ? 65 ? ? 65 ? ? 75 ? ?
1.215 ? ? 1.215 ? ? 0.8 ? ? 1.215 ? ? 0.8 ? ? 1.5 ? ? 0.8 ? ?
80 ? ? 36 ? ? 40 ? ? 80 ? ? 62 ? ? 15 ? ? 60 ? ?
20 ? ? 20 ? ? 30 ? ? 20 ? ? 20 ? ? 20 ? ? 30 ? ?
1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
1 ? ? 1 ? ? 1 ? ? ? 1 ? ? 1 ? ? 1 ? ?
50 ? ? 50 ? ? 100 ? ? 50 ? ? 50 ? ? 350 ? ? 100 ? ?
1000 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 750 ? ? 2600 ? ? 1000 ? ?
4.6 ? ? 4.6 ? ? 1.8 ? ? 4.6 ? ? 4.8 ? ? 0.035 ? ? 1.5 ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Light Load Efficiency
Synchronous Rectification
UVLO Adjustable ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Light Load Efficiency
Synchronous Rectification ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Light Load Efficiency
Power Good
Pre-Bias Start-Up
Synchronous Rectification
Tracking
UVLO Adjustable ? ?
Enable
Frequency Synchronization
Light Load Efficiency ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Light Load Efficiency
Synchronous Rectification
Tracking
UVLO Adjustable ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Light Load Efficiency
Power Good
Pre-Bias Start-Up
Spread Spectrum
Synchronous Rectification
UVLO Fixed ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Light Load Efficiency
Power Good
Pre-Bias Start-Up
Synchronous Rectification
Tracking
UVLO Adjustable ? ?
98 ? ? 98 ? ? 99 ? ? 98 ? ? 98 ? ? 99 ? ? 99 ? ?
-40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
HTSSOP ? ? HTSSOP ? ? VQFN ? ? CFP ? ? HTSSOP
WQFN ? ?
VQFN ? ? VQFN ? ?
Current Mode ? ? Current Mode ? ? Voltage Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Voltage Mode ? ?

方框圖 (3)
