LM3475 滯后 PFET 降壓控制器

數據:

描述

LM3475是一款遲滯P-FET降壓控制器,設計用于在非常小的SOT-23-5封裝中支持各種高效應用。遲滯控制方案具有幾個優點,包括簡單的系統設計,無需外部補償,具有多種元件的穩定操作,以及極快的瞬態響應。即使在輕負載條件下,遲滯控制也可提供高效運行。 PFET架構允許低元件數量以及100%占空比和超低壓差操作。

特性

  • 易于使用的控制方法
  • 0.8 V至V IN 可調節輸出范圍
  • 高效率(典型值90%)
  • ±0.9%(過溫±1.5%)反饋
    電壓
  • 100%占空比
  • 最高工作頻率最高2 MHz
  • 內部軟啟動
  • 啟用引腳

參數 與其它產品相比?降壓控制器 (外部開關)

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
LM3475 LM1770 LM1771 LM2743
2.7 ? ? 2.8 ? ? 2.8 ? ? 2.2 ? ?
10 ? ? 5.5 ? ? 5.5 ? ? 16 ? ?
0.8 ? ? 0.8 ? ? 0.8 ? ? 0.6 ? ?
10 ? ? 4.5 ? ? 4.5 ? ? 13.5 ? ?
5 ? ? 4 ? ? 6 ? ? 20 ? ?
1 ? ? 1 ? ? 1 ? ? 1 ? ?
1 ? ? 1 ? ? 1 ? ? 1 ? ?
100 ? ? 500 ? ? 500 ? ? 50 ? ?
2000 ? ? 2000 ? ? 2000 ? ? 1000 ? ?
0.26 ? ? 0.4 ? ? 0.4 ? ? 1.5 ? ?
Enable
Light Load Efficiency ? ?
Light Load Efficiency ? ? Enable ? ? Enable
Power Good
Synchronous Rectification
Tracking ? ?
100 ? ? 98 ? ? 98 ? ? 80 ? ?
-40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
SOT-23 ? ? SOT-23 ? ? VSSOP
WSON ? ?
TSSOP ? ?
Hysteretic ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ? Voltage Mode ? ?

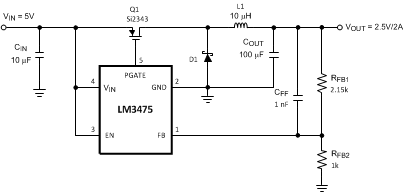

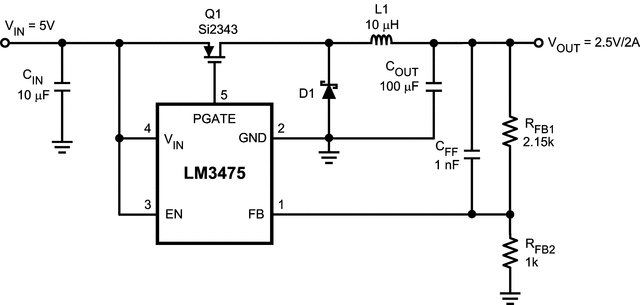

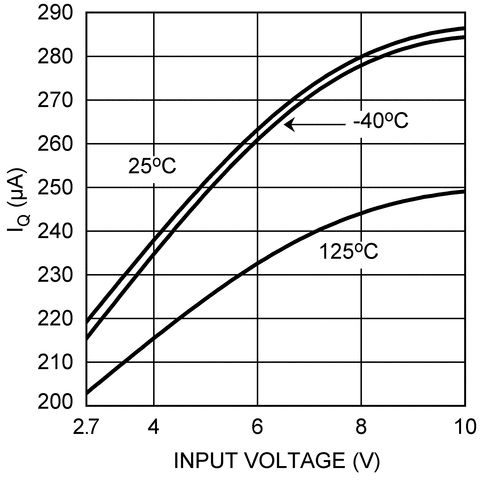

方框圖 (3)
