      TL331-Q1 汽車類單路差動比較器

      數據：

      描述

      該器件由單電壓比較器組成，設計用于在很寬的電壓范圍內使用單電源供電。如果兩個電源之間的差值為2 V至36 V且V CC 比輸入共模電壓高至少1.5 V，則也可以使用雙電源供電。電流消耗與電源電壓無關。要實現線與關系，可以將輸出連接到其他開集輸出。

      特性

      • 符合汽車應用要求
      • 單電源或雙電源
      • 寬電源電壓范圍： 2 V至36 V
      • 低電源電流漏極獨立于電源電壓：0.4 mA典型值。
      • 低輸入偏置電流：25 nA典型值。
        • < li>低輸入失調電壓：2 mV典型值。
      • 共模輸入電壓范圍包括接地
      • 差分輸入電壓范圍等于最大額定電源電壓：±36 V
      • 低輸出飽和電壓
      • 輸出與TTL，MOS和CMOS兼容

      參數 與其它產品相比?比較器

      ?
      Number of Channels (#)
      Output Type
      Vs (Min) (V)
      Vs (Max) (V)
      Propagation Delay Time (uS)
      Vos (Offset Voltage @ 25C) (Max) (mV)
      Iq per channel (Typ) (mA)
      Input Bias Current (+/-) (Max) (nA)
      Rail-to-Rail
      Rating
      Operating Temperature Range (C)
      Features
      VICR (Max) (V)
      VICR (Min) (V)
      Package Group
      TL331-Q1 TL331 TL331-EP TL712 TL714
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      Open Collector ? ? Open Collector ? ? Open Collector ? ? Push-Pull ? ? Push-Pull ? ?
      2 ? ? 2 ? ? 2 ? ? 4.75 ? ? 4.75 ? ?
      36 ? ? 36 ? ? 36 ? ? 5.25 ? ? 5.25 ? ?
      0.3 ? ? 0.3 ? ? 0.3 ? ? 0.025 ? ? 0.006 ? ?
      5 ? ? 5 ? ? 5 ? ? 5 ? ? 10 ? ?
      0.4 ? ? 0.4 ? ? 0.4 ? ? 17 ? ? 7 ? ?
      250 ? ? 250 ? ? 250 ? ? 600000 ? ? 600000 ? ?
      Out ? ? Out ? ? Out ? ? In ? ? No ? ?
      Automotive ? ? Catalog ? ? HiRel Enhanced Product ? ? Catalog ? ? Catalog ? ?
      -40 to 125
      -40 to 85 ? ?      		 -40 to 105
      -40 to 85 ? ?      		 -55 to 125 ? ? 0 to 70 ? ? 0 to 70 ? ?
      N/A ? ? N/A ? ? N/A ? ? Hysteresis
      Strobe ? ?      		 Hysteresis ? ?
      34.5 ? ? 34.5 ? ? 34.5 ? ? 5.5 ? ? 3.6 ? ?
      0 ? ? 0 ? ? 0 ? ? 0 ? ? 1.4 ? ?
      SOT-23 ? ? SOT-23 ? ? SOT-23 ? ? PDIP
      SO
      SOIC
      TSSOP ? ?      		 PDIP
      SOIC ? ?

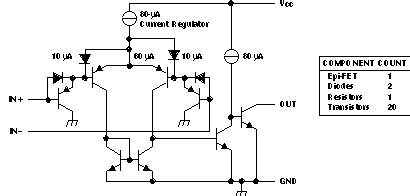

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 TL331-Q1 相關庫存
