EMC整改流程及整改建議分享

首先我們來從EMC測試項目構成說起，EMC主要包含兩大項：EMI（干擾）和EMS（抗干擾和敏感度）。這兩大項中又包括許多小項目，如下圖：

EMC整改意見

1.首先需要雙方的溝通相關信息，如驗收的標準、摸底的報告、PCB圖等信息；為什么要確定這么多信息呢？舉例標準方面在車載行業，如五等級跟二等級那差距就大了去了。在提供相關資料和溝通后，我們會給出初步的整改建議，定位好EMC整改計劃。

2.定位手段，對于這里小編覺得主要可以分為兩點。

第一：經驗判斷，根據雙方溝通情況，根據工程師的經驗結合數據及測試情況來進行判斷。

第二：比較測試，根據再次測試儀器所提供的數據來進行分析問題。Tip：我們有自己的實驗室，可以方便各位親測試喲！

EMC整改流程

1.RE超標整改流程

2.電源電纜導致輻射超標定位子流程：

3.信號電纜導致輻射超標定位子流程：

4.屏蔽體泄漏整改流程：

EMC整改的一些小建議

1.電容的濾波作用

即頻率f越大，電容的阻抗Z越小。當?shù)皖l時，電容C由于阻抗Z比較大，有用信號可以順利通過；當高頻時，電容C由于阻抗Z已經很小了，相當于把高頻噪聲短路到GND上去了。

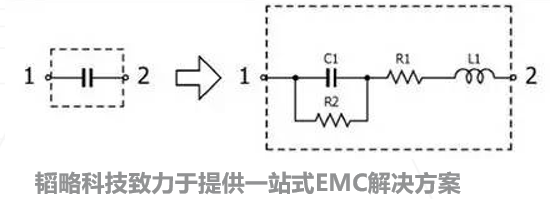

2.電容濾波在何時會失效整改中常常會使用電容這種元器件進行濾波，往往有“大電容濾低頻，小電容濾高頻”的說法。以常見的表貼式MLCC陶瓷電容為例，進行等效模型如下：

容值10nF，封裝0603的X7R陶瓷的模型參數如下：

由于等效模型中既有電容C，也有電感L，組成了二階系統，就存在不穩定性。對電路回路來說，就是會發生諧振，諧振點在如下頻率處：

下圖是諧振曲線的示例：

即常說的在諧振點前是電容，諧振點之后就不再是電容了。

3.LC濾波何時使用如果串聯電感L，再并聯組成C，就形成了LC濾波：

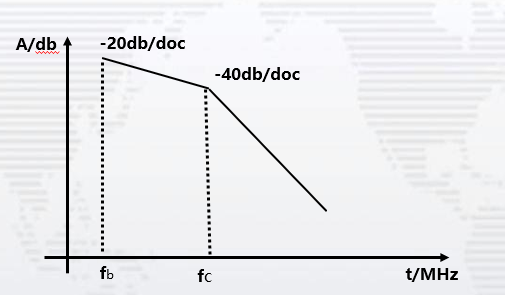

單獨一個電容C是一階系統，單獨一個電感L也是一階系統，在幅值衰減斜率是-20dB。但LC組成的二階系統，幅值衰減斜率是-40dB，更靠近理想的“立陡”的截止頻率的效果，即濾波效果更好。

4.PWM頻率到底是多少往往提到PWM，比如會說用20kHz PWM驅動電機等。

但實際上，這個20kHz僅代表PWM的脈沖周期是50us

對于階躍信號來說，由于上升時間tr無窮小，則頻率f無窮大。當頻率高了之后，寄生參數則不能在忽略，會引發很多諧振的問題。從信號上來看，就是很陡峭的階躍信號會有過沖和振蕩的問題。簡單來說就是頻率f越大，則噪聲所占的頻率就會越寬泛，即EMC特性就會越差。

5.如何將原理圖和PCB對應起來由于細分工種的問題，原理圖和PCB被割裂開來，由兩組人進行分工作業：

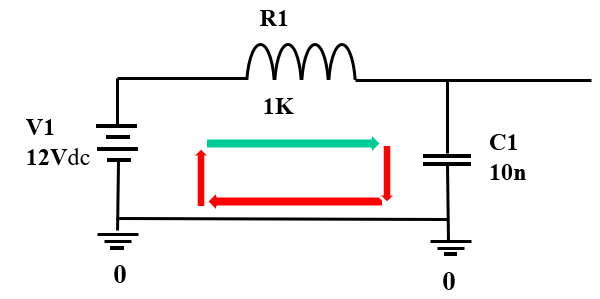

例如在原理圖上有如下的電路：

其隱含一個問題就是在PCB上其實V1的負極和C1的負極是有一條線（PCB layout工具軟件中用的詞比較準確，Trace，蹤跡/軌跡）。往往在設計階段A-》B-》C是都會關注的。如果EMC出現問題，除了要在原理圖上查找電路參數的問題，還需要特別關注C-》D，即回流路徑。

如果回流路徑不順暢，會造成信號的畸變。

比如在EMC試驗時，MCU的ADC采集到的信號被干擾到了，則除了在原理圖上分析外，在PCB上講該信號高亮出來，然后再耐心尋找該信號的回流路徑是否有不順暢的地方：對著信號線頭腦中想象回流路徑，有點意識流的感覺。
