HMC985ALP4KE GaAs MMIC電壓可變衰減器,10-40GHz技術手冊

要長高 ? 2025-04-24 17:33 ? 次閱讀

概述
HMC985ALP4KE是一款吸收式電壓可變衰減器(VVA),工作范圍為10 - 40 GHz,非常適合必須利用模擬DC控制信號來控制超過40 dB動態范圍的RF信號電平。它集成了由兩個模擬電壓Vctl1和Vctl2控制的分流型衰減器。該衰減器通過第一衰減級Vctl1在-5V至0 V電壓范圍內的變化實現優質線性度性能,Vctl2固定在-5V。第二衰減級的控制電壓Vctl2應在-5V至0V電壓范圍內變化,Vctl1固定在0V。

如果Vctl1和Vctl2引腳連接在一起,僅需稍微降低輸入IP3性能便可實現全模擬衰減范圍。具體應用包括微波點對點和VSAT無線電中的AGC電路和多增益級溫度補償。
數據表:*附件:HMC985ALP4KE GaAs MMIC電壓可變衰減器,10-40GHz技術手冊.pdf

應用

  • 點對點無線電
  • VSAT無線電
  • 測試儀器儀表
  • 微波傳感器
  • 軍事、ECM和雷達

特性

  • 寬帶寬:10 - 40 GHz
  • 出色的線性度:+32 dB輸入IP3
  • 寬衰減范圍:40 dB
  • 無需外部匹配
  • 24引腳4x4 mm SMT封裝:16 mm2

框圖

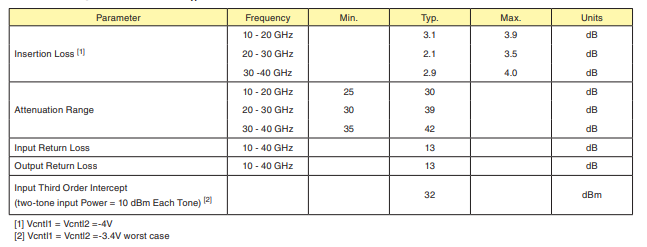

電氣規格

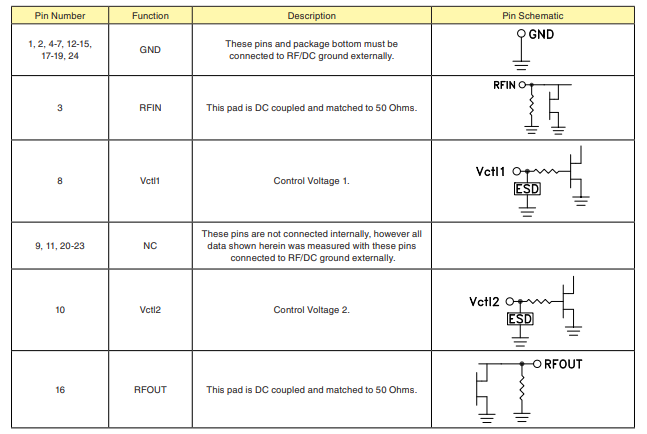

引腳描述

裝配圖
