HMC759LP3E 0.25dB LSB 7位數字衰減器,采用SMT封裝,10-300MHz技術手冊

要長高 ? 2025-04-24 16:35 ? 次閱讀

概述

HMC759LP3E是一款7位BiCMOS數字衰減器,采用低成本無引腳SMT封裝。 這款多功能數字衰減器采用針對接近直流操作的片外交流接地電容,適合各種RF和IF應用。 控制接口兼容CMOS/TTL,可接受三線式串行輸入。 HMC759LP3E具有用戶可選上電狀態和串行輸出端口,可級聯其他Hittite串行控制組件。 HMC759LP3E采用符合RoHS標準的3x3 mm QFN無引腳封裝,占用面積僅為9 mm2。
數據表:*附件:HMC759LP3E 0.25dB LSB 7位數字衰減器,采用SMT封裝,10-300MHz技術手冊.pdf

應用

  • 蜂窩/3G基礎設施
  • WiBro / WiMAX / 4G
  • 微波無線電和VSAT
  • 測試設備和傳感器
  • IF和RF應用

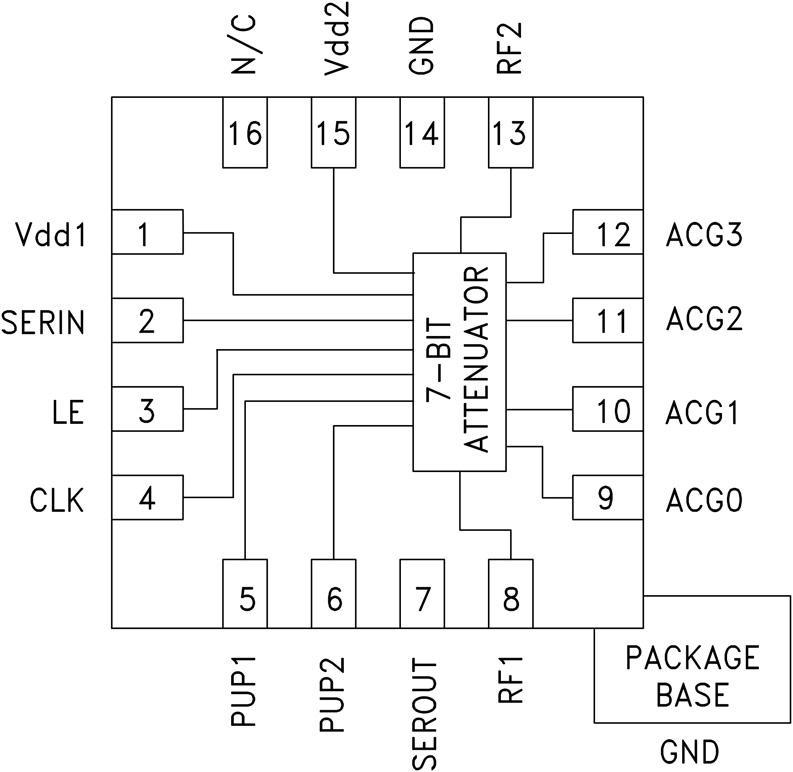

框圖

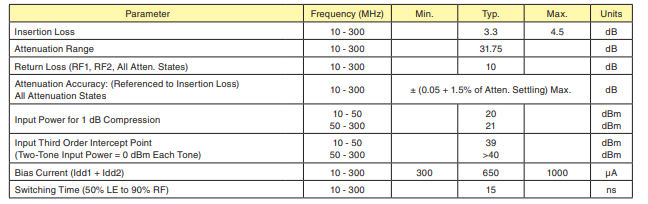

電氣規格

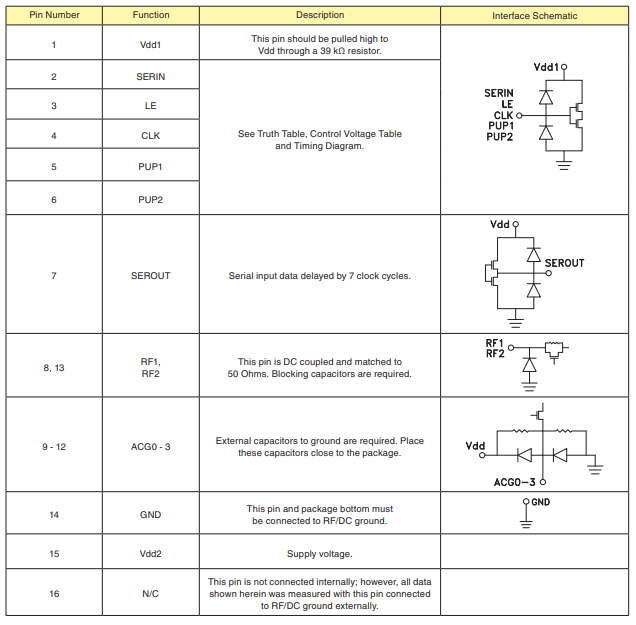

引腳描述

應用電路

評估PCB
