TPS6521835 適用于 NXP i.MX 6ULL/ 6UltraLite 的電源管理 IC 數據手冊

TPS6521835 是一款單芯片電源管理 IC，專為支持便攜式（鋰離子電池）和非便攜式（5V 適配器）應用而設計。該器件的額定溫度范圍為 –40°C 至 +105°C，適用于廣泛的工業應用。
*附件：tps6521835.pdf

特性

• 三個具有集成開關 FET 的可調降壓轉換器（DCDC1、DCDC2 和 DCDC3）：
  • DCDC1：默認電壓為 1.28V，電流高達 1.8A
  • DCDC2：默認電壓為 1.35V，最高電流為 1.8A
  • DCDC3：默認電壓為 3.3V，最高電流為 1.8A
  • VIN 范圍為 2.7 V 至 5.5 V
  • 可調輸出電壓范圍 0.85 V 至 1.675 V（DCDC1 和 DCDC2）
  • 可調輸出電壓范圍 0.9 V 至 3.4 V （DCDC3）
  • 輕負載電流下的省電模式
  • 100% 占空比，實現最低壓差
  • 禁用時有源輸出放電
• 一個具有集成開關 FET （DCDC4） 的可調降壓-升壓轉換器：
  • DCDC4：默認電壓為 1.8V，電流高達 1.6A
  • VIN 范圍為 2.7 V 至 5.5 V
  • 可調輸出電壓范圍為 1.175 V 至 3.4 V
  • 禁用時有源輸出放電
• 兩個低靜態電流、高效率降壓轉換器，用于電池備份域 （DCDC5、DCDC6）
  • DCDC5：1V 輸出
  • DCDC6：1.8V 輸出
  • VIN 范圍為 2.2 V 至 5.5 V
  • 由系統電源或紐扣電池備用電池供電
• 可調通用 LDO （LDO1）
  • LDO1：2.8V 默認值，最高 400mA
  • VIN 范圍為 1.8 V 至 5.5 V
  • 0.9 V 至 3.4 V 的可調輸出電壓范圍
  • 禁用時有源輸出放電
• 具有 350mA 電流限制的低電壓負載開關 （LS1）
  • VIN 范圍為 1.2 V 至 3.6 V
  • 1.35V 時開關阻抗為 110mΩ（最大值）
• 具有 100mA 或 500mA 可選電流限制的 5V 負載開關 （LS2）
  • VIN 范圍為 4 V 至 5.5 V
  • 5V 時 500mΩ（最大值）開關阻抗
• 具有 100mA 或 500mA 可選電流限制的高壓負載開關 （LS3）
  • VIN 范圍為 1.8 V 至 10 V
  • 500mΩ（最大值）開關阻抗
• 具有內置 Supervisor 功能監視器的 Supervisor
  • DCDC1、DCDC2 ±4% 容差
  • DCDC3、DCDC4 ±5% 容差
  • LDO1 ±5% 容差
• 保護、診斷和控制：
  • 欠壓鎖定 （UVLO）
  • 始終在線的按鈕監視器
  • 過熱警告和停機
  • 用于備用電源和主電源的獨立電源就緒輸出
  • 我^2^C 接口 （地址 0x24） （請參閱 I 的時序要求^2^C 在 400 kHz 下運行）

參數

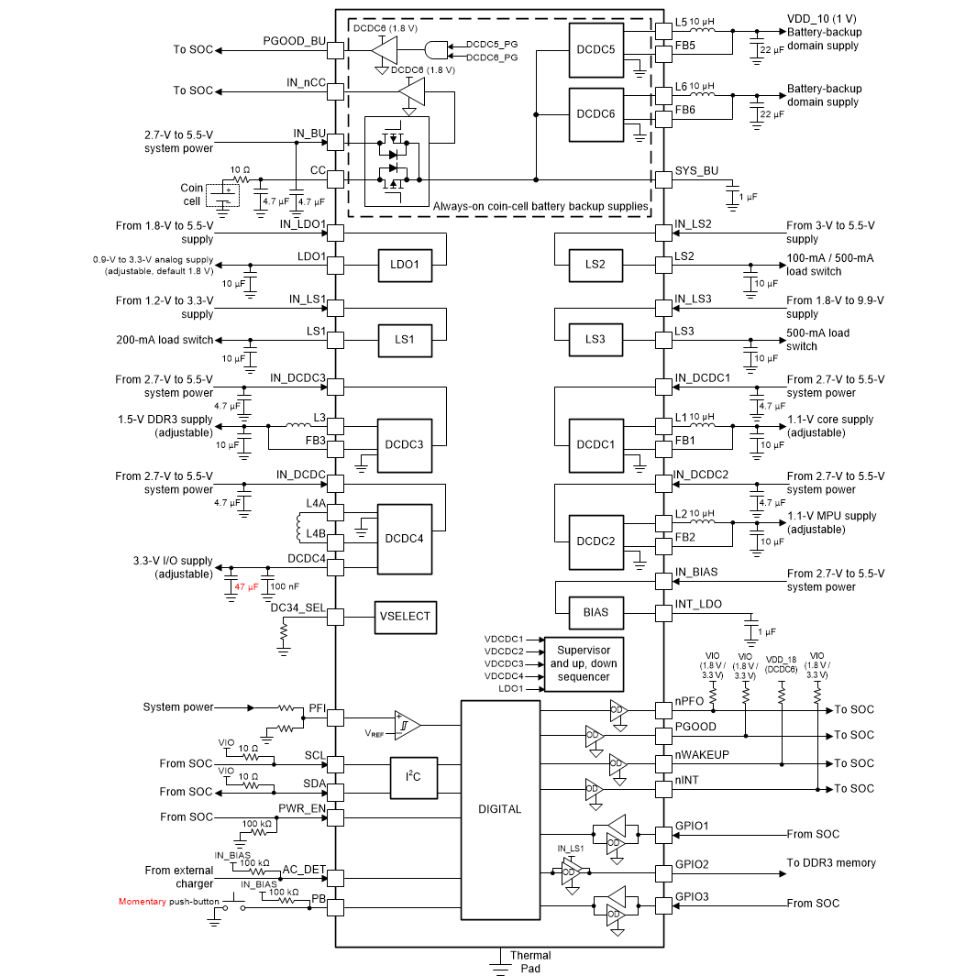

方框圖

1. 產品概述

• ?產品名稱?：TPS6521835
• ?類型?：?jiǎn)涡酒娫垂芾鞩C（PMIC）
• ?應用?：支持便攜式（如Li-Ion電池）和非便攜式（如5V適配器）應用
• ?特點?：
  • 集成三個可調降壓轉換器（DCDC1, DCDC2, DCDC3）
  • 一個可調升降壓轉換器（DCDC4）
  • 兩個固定輸出降壓轉換器（DCDC5, DCDC6）
  • 一個可調線性穩壓器（LDO1）
  • 集成負載開關（LS1, LS2, LS3）
  • 豐富的保護和診斷功能

2. 主要特性

• ?輸入電壓范圍?：
  • DCDC1, DCDC2, DCDC3, DCDC4, LDO1：2.7V至5.5V
  • DCDC5, DCDC6：2.2V至5.5V
  • LS1：1.2V至3.6V
  • LS2：3V至5.5V
  • LS3：1.8V至10V
• ?輸出電壓范圍?：
  • DCDC1：0.85V至1.675V（可調）
  • DCDC2：0.85V至1.675V（可調）
  • DCDC3：0.9V至3.4V（可調）
  • DCDC4：1.175V至3.4V（可調）
  • DCDC5：1V（固定）
  • DCDC6：1.8V（固定）
  • LDO1：0.9V至3.4V（可調）
• ?輸出電流?：
  • DCDC1, DCDC2, DCDC3：最高1.8A
  • DCDC4：最高1.6A
  • LDO1：最高400mA
  • LS1：最高300mA（可配置）
  • LS2, LS3：最高500mA（可配置）
• ?集成功能?：
  • I2C接口（地址0x24）
  • 電源良好（PGOOD）和備份電源良好（PGOOD_BU）輸出
  • 喚醒（nWAKEUP）和中斷（nINT）輸出
  • 過溫保護、欠壓鎖定（UVLO）等

3. 接口與通信

• ?I2C接口?：支持400kHz數據速率，用于配置和控制PMIC
• ?其他接口?：
  • PWR_EN：電源使能輸入
  • PB：推按鈕輸入，用于電源上電
  • AC_DET：交流檢測輸入，用于檢測外部電源
  • PFI：電源故障比較器輸入

4. 保護功能

• ?過溫保護?：防止芯片過熱損壞
• ? 欠壓鎖定（UVLO） ?：在輸入電壓過低時關斷輸出
• ?過流保護?：限制輸出電流，防止過載
• ?短路保護?：在負載短路時保護芯片

5. 電源管理

• ?上電/斷電序列?：支持可編程的上電和斷電序列，確保電源軌按正確順序啟動和關閉
• ?動態電壓調整?：DCDC1和DCDC2支持動態電壓調整，提高系統效率
• ?電源路徑管理?：DCDC5和DCDC6支持從主電源或備用電池供電

6. 封裝與尺寸

• ?封裝類型?：VQFN（48引腳，6 mm × 6 mm × 1 mm，0.4 mm引腳間距）
• ?熱性能?：結到環境熱阻（RθJA）為30.6°C/W

7. 應用指南

• ?設計考慮?：包括電感選擇、輸入輸出電容選擇、布局和接地考慮等
• ?典型應用?：提供基于TPS6521835的典型應用電路和設計步驟
• ?應用曲線?：提供效率、瞬態響應等關鍵性能曲線

8. 文檔與支持

• ?數據表?：提供詳細的產品規格和應用信息
• ?用戶指南?：幫助用戶理解和使用TPS6521835
• ?支持資源?：包括TI E2E?支持論壇、產品文件夾鏈接等

9. 訂購信息

• ?環保信息?：符合RoHS標準
• ?可訂購狀態?：ACTIVE（推薦用于新設計）

TPS6521835是一款功能強大的單芯片電源管理IC，集成了多個降壓轉換器、升降壓轉換器、線性穩壓器和負載開關，適用于需要復雜電源管理的便攜式和非便攜式應用。通過I2C接口，用戶可以靈活地配置和控制電源軌，同時享受豐富的保護和診斷功能。
