概述
HMC540SLP3E是一款寬帶4位IC芯片數字衰減器，采用低成本無引腳表貼封裝。 這款每位單個正電壓控制線路的數字衰減器采用片外AC接地電容器，在接近直流的情況下工作，這一特點使得它非常適合各種RF和IF應用。 在0.1到8 GHz頻率下運行，插入損耗低于1 dB典型值。 對于15 dB的總衰減，衰減器位值為1 (LSB)、2、4和8 dB。 它具有出色的衰減精度，典型步長誤差為± 0.2 dB。 衰減器還具有+56 dBm IP3。 四位TTL/CMOS控制輸入用于選擇各衰減狀態。 它可采用+3.3V至5V單電源Vdd供電。
數據表：*附件：HMC540SLP3E 1dB LSB 硅芯片MMIC 4位數字正電壓控制衰減器，0.1-8GHz技術手冊.pdf
應用
特性
- 1 dB LSB步進至15 dB
- 步長誤差：±0.2 dB（典型值）
- 低插入損耗： 1 dB
- 高IP3： +50 dBm
- 每位單個控制線路
- TTL/CMOS兼容控制
- +5V單電源
- 3x3 mm SMT封裝
框圖
電氣規格

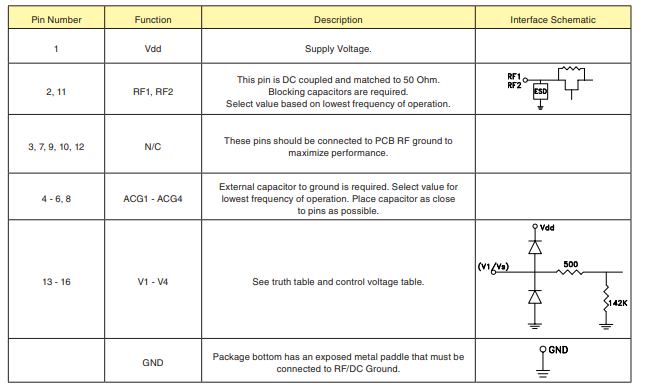

引腳描述

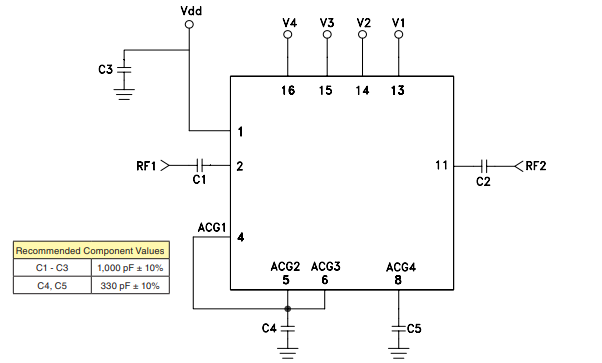

應用電路
