TPS650330-Q1 汽車級 18V 1.5A PMIC，具有 3 個降壓轉換器和 1 個用于攝像頭模塊的 LDO 穩壓器數據手冊

TPS650330-Q1 器件是一款高度集成的電源管理 IC，適用于汽車攝像頭模塊。該器件結合了三個降壓轉換器和一個低壓差 （LDO） 穩壓器。BUCK1 降壓轉換器的輸入電壓范圍高達 18.3 V，用于連接同軸電纜供電 （PoC）。所有轉換器均在強制固定頻率 PWM 模式下工作。LDO 可提供 300 mA 電流，并在 2.5 V 至 5.5 V 的輸入電壓范圍內工作。降壓轉換器和 LDO 具有獨立的電壓輸入，可實現最大的設計和排序靈活性。

TPS650330-Q1 采用 24 引腳 VQFN 封裝（4.00 mm × 4.00 mm）。
*附件：TPS650330-Q1 汽車攝像頭 PMIC 數據表.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 1 級標準
  • -40°C 至 +125°C 環境工作溫度范圍
• 三個降壓轉換器：
  • 降壓1 V在范圍為 4.0 V 至 18.3 V
  • 降壓1 V外范圍為 2.5 V 至 4.0 V
  • BUCK1 輸出電流高達 1500mA
  • BUCK2 和 BUCK3 V在范圍為 2.5 V 至 5.5 V
  • BUCK2 和 BUCK3 V外范圍為 0.9 V 至 1.9 V
  • BUCK2 和 BUCK3 輸出電流高達 1200mA
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.3MHz 強制固定開關頻率 PWM作
• 一個低壓差 （LDO） 穩壓器：
  • V在范圍為 2.5 V 至 5.5 V
  • V外范圍為 1.8 V 至 3.3 V
  • 低噪聲和高 PSRR
  • 通過 I 可調輸出電壓^2^C
  • 高達 300mA 的輸出電流
• 4.0 mm × 4.0 mm 24 引腳 VQFN，帶可濕性側面

參數

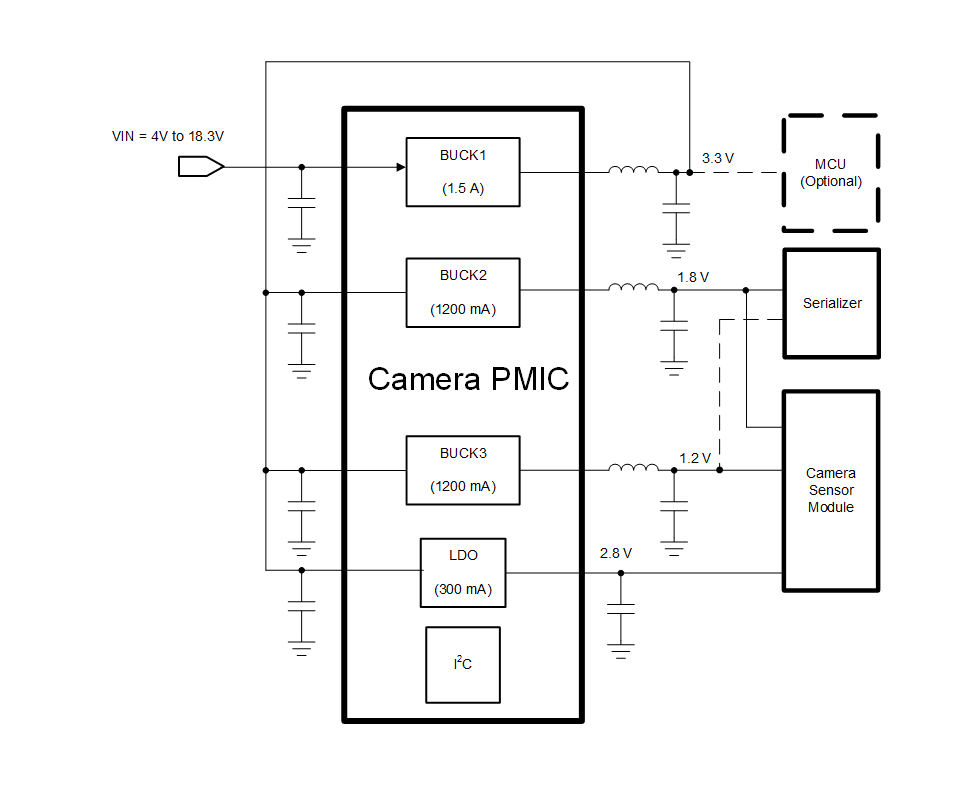

方框圖

1. 產品概述

• ?設備名稱?：TPS650330-Q1
• ?類型?：高度集成的電源管理IC（PMIC）
• ?應用?：專為汽車攝像頭模塊設計，如環視攝像頭、后視攝像頭、駕駛員監控?cái)z像頭、PoC（Power over Coax）攝像頭、電子后視鏡攝像頭和前視攝像頭等

2. 主要特性

• ?AEC-Q100認證?：符合汽車級應用標準，操作溫度范圍-40°C至+125°C
• ? 三個降壓轉換器（BUCK） ?：
  • BUCK1：輸入電壓范圍4.0 V至18.3 V，輸出電壓范圍2.5 V至4.0 V，輸出電流高達1500 mA
  • BUCK2和BUCK3：輸入電壓范圍2.5 V至5.5 V，輸出電壓范圍0.9 V至3.3 V，輸出電流高達1200 mA
• ? 一個低壓差線性穩壓器（LDO） ?：
  • 輸入電壓范圍2.5 V至5.5 V，輸出電壓范圍1.8 V至3.3 V，輸出電流高達300 mA
  • 低噪聲，高電源抑制比（PSRR）
  • 可通過I2C調整輸出電壓
• ?小型封裝?：4.0 mm × 4.0 mm 24引腳VQFN封裝
• ?固定頻率PWM操作?：2.3 MHz強制固定開關頻率，減少電磁干擾（EMI）
• ?擴頻時鐘（SSC）生成?：進一步降低EMI

3. 封裝與訂購信息

• ?封裝類型?：VQFN（24），4.00 mm × 4.00 mm
• ?生態計劃?：RoHS及無鉛，符合綠色標準
• ? 濕度敏感性等級（MSL） ?：3級
• ?峰值焊接溫度?：260°C
• ?操作溫度范圍?：-40°C至+125°C

4. 文檔與支持

• ?文檔更新通知?：用戶可通過TI官網訂閱文檔更新通知
• ?技術支持資源?：包括TI E2E?支持論壇，提供快速、經驗證的設計幫助

5. 靜電放電（ESD）警告

• 處理和安裝該集成電路時，需采取適當?shù)撵o電放電預防措施，以避免設備損壞
