LP8758-EA系列 四個單相 4A 輸出直流/直流降壓轉換器數據手冊

LP8758-EA 器件旨在滿足手機、網卡和類似應用中低功耗處理器的電源管理要求。該器件包含 4 個降壓 DC-DC 轉換器內核，提供 4 個輸出電壓軌。該設備由 I 控制^2^C 兼容串行接口。

自動 PWM-PFM （AUTO 模式）作可在較寬的輸出電流范圍內最大限度地提高效率。
*附件：lp8758-ea.pdf

LP8758-EA 支持與硬件 Enable 輸入信號同步的可編程啟動和關斷排序。

保護功能包括短路保護、電流限制、輸入電源 UVLO 以及溫度警告和關斷功能。為設備的狀態信息提供了幾個錯誤標志。此外，LP8758-EA 器件支持負載電流測量，無需添加外部電流感應電阻器。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 完全集成的四通道降壓，每個降壓的可編程最大輸出電流高達 4A
  • 自動 PWM-PFM 和強制 PWM作
  • 可編程輸出電壓轉換速率從 30 mV/μs 到 0.5 mV/μs
  • 輸入電壓范圍：2.5 V 至 5.5 V
  • V外范圍：0.5 V 至 3.36 V（帶 DVS）
• 帶使能信號的可編程啟動和關斷排序
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程屏蔽的中斷功能
• 負載電流測量
• 輸出短路和過載保護
• 用于降低 EMI 的擴頻模式
• 四個降壓內核以 90° 異相工作，從而降低了輸入紋波電流
• 超溫警告和保護
• 欠壓鎖定 （UVLO）

參數

方框圖

1. 概述

LP8758-EA是一款高度集成的四通道同步降壓DC-DC轉換器，專為移動處理器、網絡卡等低功耗應用設計。該器件集成了四個獨立的降壓轉換器核心，每個核心可提供高達4A的可編程最大輸出電流。

2. 主要特性

• ?四通道同步降壓?：每個通道可編程最大輸出電流為4A。
• ?自動PWM-PFM模式?：根據輸出電流自動切換PWM（脈沖寬度調制）和PFM（脈沖頻率調制）模式，以提高效率。
• ?寬輸入電壓范圍?：2.5V至5.5V。
• ?輸出電壓范圍?：0.5V至3.36V，支持DVS（動態電壓調節）。
• ?可編程特性?：包括輸出電壓上升斜率、啟動和關閉時序、I2C接口等。
• ?保護功能?：包括短路保護、過流保護、過熱警告和關斷、欠壓鎖定等。
• ?I2C接口?：支持標準（100kHz）、快速（400kHz）、快速+（1MHz）和高速（3.4MHz）模式。

3. 應用領域

• 光學模塊
• 無人機系統
• 智能手機、電子書和平板電腦
• 固態硬盤

4. 功能描述

• ?自動PWM-PFM操作?：在高負載電流下自動切換到PWM模式，輕負載時切換到PFM模式以節省電流。
• ?可編程輸出電壓上升斜率?：允許用戶設置輸出電壓的上升速度，以減少輸出電壓過沖和涌入電流。
• ?啟動和關閉時序?：可通過I2C接口或使能信號編程控制。
• ?負載電流測量?：無需外部電流感應電阻即可測量負載電流。
• ?擴頻模式?：減少EMI（電磁干擾）。

5. 封裝與機械信息

• 封裝類型：YFF 35-pin DSBGA（晶圓級芯片規模封裝）。
• 尺寸：詳細的封裝尺寸和引腳布局信息在數據表中提供。

6. 電氣特性

• 提供了詳細的電氣特性參數，包括絕對最大額定值、推薦工作條件、熱信息、電氣特性等。
• 具體參數如輸入電壓范圍、輸出電壓精度、負載調節、線性調節、效率等均有詳細說明。

7. 典型應用電路

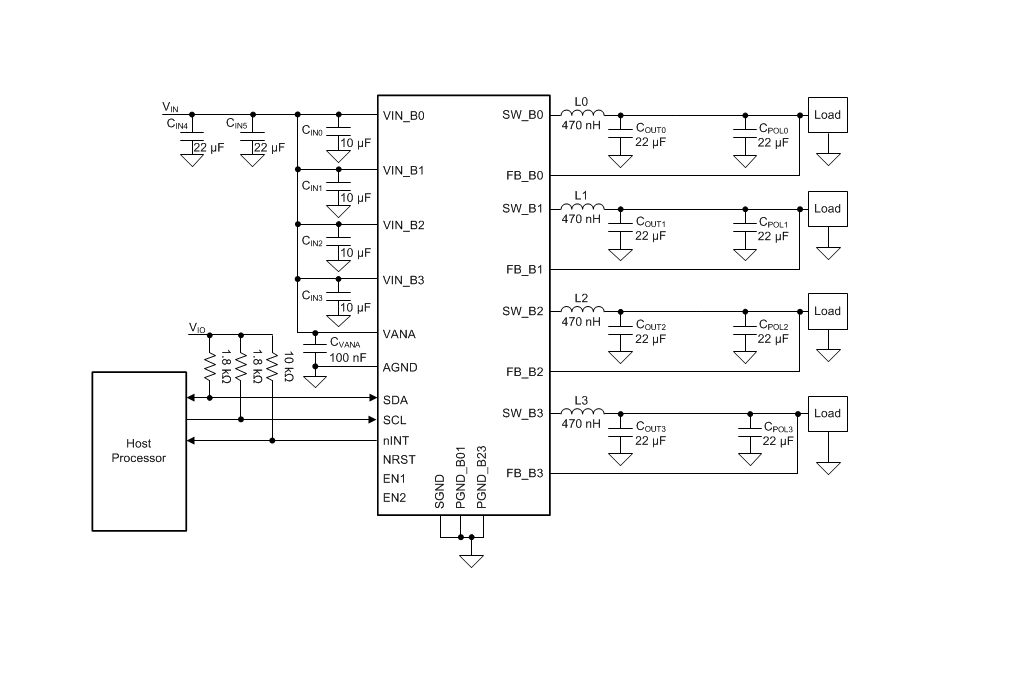

數據表中提供了LP8758-EA的典型應用電路圖，展示了如何連接輸入電源、輸出負載、電感、電容以及I2C接口等。

8. 布局指南

• 提供了詳細的布局指南，以確保最佳性能和減少噪聲干擾。
• 包括輸入和輸出電容的放置、電感的選擇、地平面的設計、信號線的走線等建議。

9. 文檔與支持

• TI提供了全面的文檔支持，包括數據表、應用筆記、參考設計等。
• 用戶可以通過TI的E2E?支持論壇獲取技術支持和社區幫助。
• TI還提供了文檔更新通知服務，確保用戶能夠及時獲取最新信息。

10. 注意事項

• 在處理LP8758-EA時，應注意靜電放電（ESD）防護，以避免損壞器件。
• 用戶應根據具體應用需求選擇合適的電感和電容，并進行充分的測試和驗證。
