LPV802 雙路、5.5V、8kHz、超低靜態電流 (320nA)、1.6V 最小電源電壓、RRO 運算放大器技術手冊

LPV801（單通道）和 LPV802（雙通道）組成了超低功耗運算放大器系列，適用于由電池供電的無線和低功耗有線設備 中的 感測應用。LPV80x 放大器的帶寬為 8kHz，靜態電流為 320nA，可最大限度降低運行電池壽命至關重要的設備（如 CO 檢測器、煙霧檢測器和 PIR 運動檢測器）消耗的功率。

數據手冊：*附件：LPV802 雙路、5.5V、8kHz、超低靜態電流 (320nA)、1.6V 最小電源電壓、RRO 運算放大器技術手冊.pdf

除超低功耗特性外，LPV80x 放大器還具有實現毫微微安偏置電流的 CMOS 輸入級。LPV80x 放大器還特有一個負軌感測輸入級和一個相對于電源軌的擺幅為毫伏級的軌到軌輸出級，從而盡可能保持最寬的動態范圍。LPV80x 設有電磁干擾 (EMI) 保護，可降低來自手機、WiFi、無線電發射器和標簽閱讀器的無用射頻信號對系統造成的影響。

特性
? 毫微功耗電源電流：320nA/通道
? 偏移電壓：3.5mV（最大值）
? TcVos：1μV/°C
? 單位增益帶寬：8kHz
? 寬電源電壓范圍：1.6V 至 5.5V
? 低輸入偏置電流：0.1pA
? 單位增益穩定
? 軌到軌輸出
? 無輸出反轉
? EMI 保護
? 溫度范圍：–40℃ 至 125℃
? 行業標準封裝：
– 5 引腳小外形尺寸晶體管 (SOT)-23 封裝（單通道版本）
– 8 引腳超薄小外形尺寸 (VSSOP) 封裝（雙通道版本）

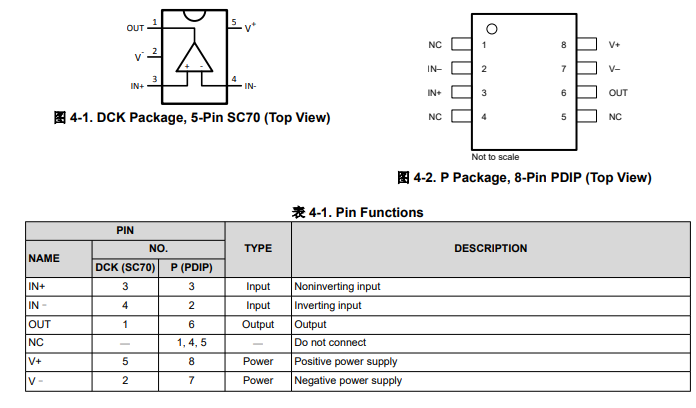

引腳功能和配置

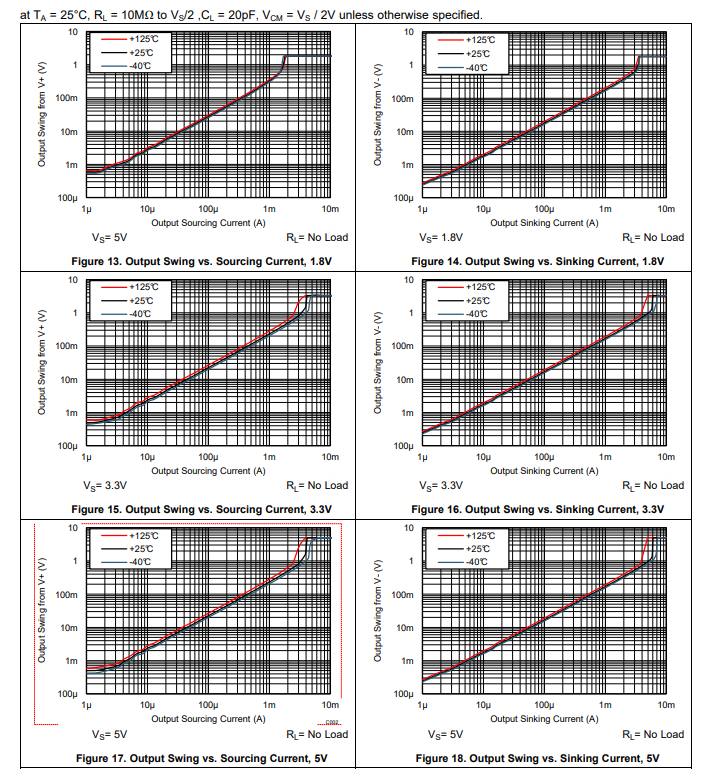

典型特性

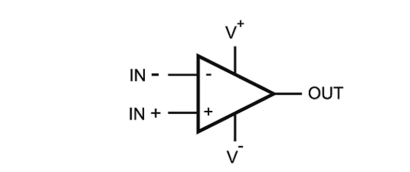

功能方框圖

應用
? 氣體檢測器（CO 和 O2 傳感器）
? PIR 運動檢測器
? 離子化煙霧報警器
? 溫度調節裝置
? 物聯網 (IoT) 遠程傳感器
? 有效的射頻識別 (RFID) 閱讀器和標簽
? 便攜式醫療設備
