TLV4171 適用于成本敏感型應用的四路、36V、3MHz、低功耗運算放大器技術手冊

該 36V TLVx171 系列為成本受限的工業和個人電子產品系統提供一種低功耗選項，此類系統需要使用一個抗電磁干擾 (EMI) 的低噪聲、單通道電源運算放大器，其工作電壓范圍為 2.7V (±1.35V) 至 36V (±18V)。單通道 TLV171、雙通道 TLV2171 和四通道 TLV4171 可為電源提供低偏移、漂移和靜態電流，同時兼顧高帶寬特性。該系列器件采用多種適用于空間受限系統的微型封裝，各種封裝的技術規范相同，能夠最大程度提升設計靈活性。

數據手冊：*附件：TLV4171 適用于成本敏感型應用的四路、36V、3MHz、低功耗運算放大器技術手冊.pdf

與多數僅在單一電源電壓下額定運行的運算放大器不同，TLVx171 系列的額定運行電壓范圍為 2.7V 至 36V。超過電源軌的輸入信號不會導致相位反轉。TLVx171 系列在容性負載高達 200pF 時可保持穩定。輸入信號可在負電源軌以下 100mV 到正電源軌以上 2V 范圍內保持正常運行。此類器件可在高于正電源軌電壓 100mV 的滿軌到軌輸入電壓下運行，但在正電源軌電壓 ±2V 下運行時，性能會有所下降。

TLVx171 運算放大器系列額定運行溫度范圍為 -40°C 至 +125°C。

特性
? 電源電壓范圍：2.7V 至 36V，±1.35V 至 ±18V
? 低噪聲：在 1 kHz 時為 16 nV/√Hz
? 低零漂：±1μV/°C（典型值）
? 電磁干擾 (EMI) 濾波器和內部射頻 (RF)
? 輸入范圍包括負電源
? 單位增益穩定：200pF 容性負載
? 軌至軌輸出
? 增益帶寬：3MHz
? 低靜態電流：每個放大器 525μA
? 高共模抑制：105dB（典型值）
? 低偏置電流：10pA

引腳功能和配置

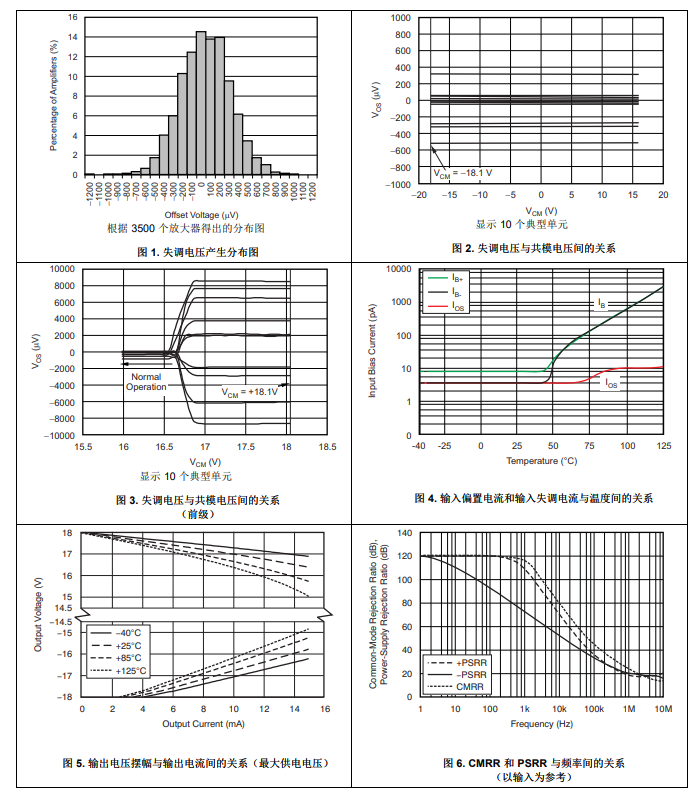

典型特性

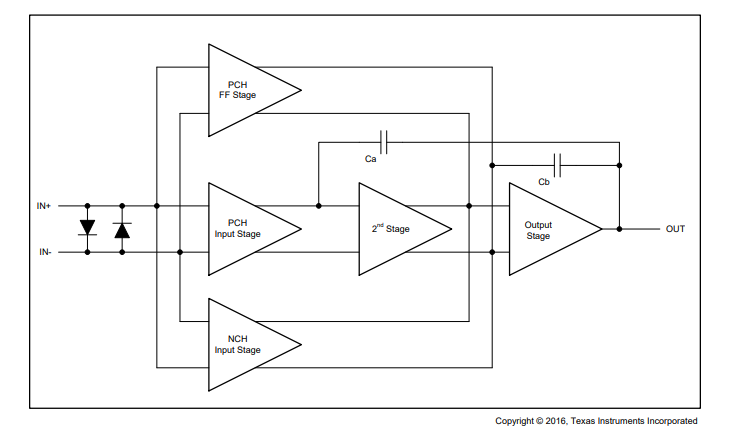

功能方框圖

應用
? 傳感器
? 點鈔機
? AC-DC 轉換器
? 電源模塊
? 逆變器
? 測試設備
? 電池供電的儀器
? 薄膜晶體管 (TFT) - 液晶顯示屏 (LCD) 驅動電路
? 有源濾波器
