TPS650331-Q1 18V PMIC，具有 3 個降壓轉換器和 1 個 LDO，適用于高達 ASIL B 的攝像頭模塊數據手冊

TPS650331-Q1 器件是一款高度集成的電源管理 IC，適用于汽車攝像頭模塊。該器件結合了三個降壓轉換器和一個低壓差 （LDO） 穩壓器。BUCK1 降壓轉換器的輸入電壓范圍高達 18.3 V，用于連接同軸電纜供電 （PoC）。所有轉換器均在強制固定頻率 PWM 模式下工作。LDO 可提供 300 mA 電流，并在 2.5 V 至 5.5 V 的輸入電壓范圍內工作。降壓轉換器和 LDO 具有獨立的電壓輸入，可實現最大的設計和排序靈活性。

TPS650331-Q1 采用 24 引腳 VQFN 封裝（4.00 mm × 4.00 mm）。
*附件：TPS650331-Q1 汽車攝像頭 PMIC 數據表.pdf

特性

• 適用于汽車應用
• 系統能力高達 ASIL D 和 SIL 3
• 硬件完整性高達 ASIL B 和 SIL 2
• 高級診斷和保護
  • 集成電壓監視器
  • 用于控制和診斷的 I 2C 接口
• 符合 AEC-Q100 1 級標準
  • -40°C 至 +125°C 環境工作溫度范圍
• 三個降壓轉換器：
  • 降壓 1 V IN 范圍為 4.0 V 至 18.3 V
  • 降壓 1 V 輸出范圍為 2.5 V 至 4.0 V
  • BUCK1 輸出電流高達 1500mA
  • BUCK2 和 BUCK3 V IN 范圍為 2.5 V 至 5.5 V
  • BUCK2 和 BUCK3 V OUT 范圍為 0.9 V 至 1.9 V
  • BUCK2 和 BUCK3 輸出電流高達 1200mA
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.3MHz 強制固定開關頻率 PWM作
• 一個低壓差 （LDO） 穩壓器：
  • V IN 范圍為 2.5 V 至 5.5 V
  • V OUT 范圍為 1.8 V 至 3.3 V
  • 低噪聲和高 PSRR
  • 通過 I 2C 可調輸出電壓
  • 高達 300mA 的輸出電流
• 4.0 mm × 4.0 mm 24 引腳 VQFN，帶可濕性側面

參數

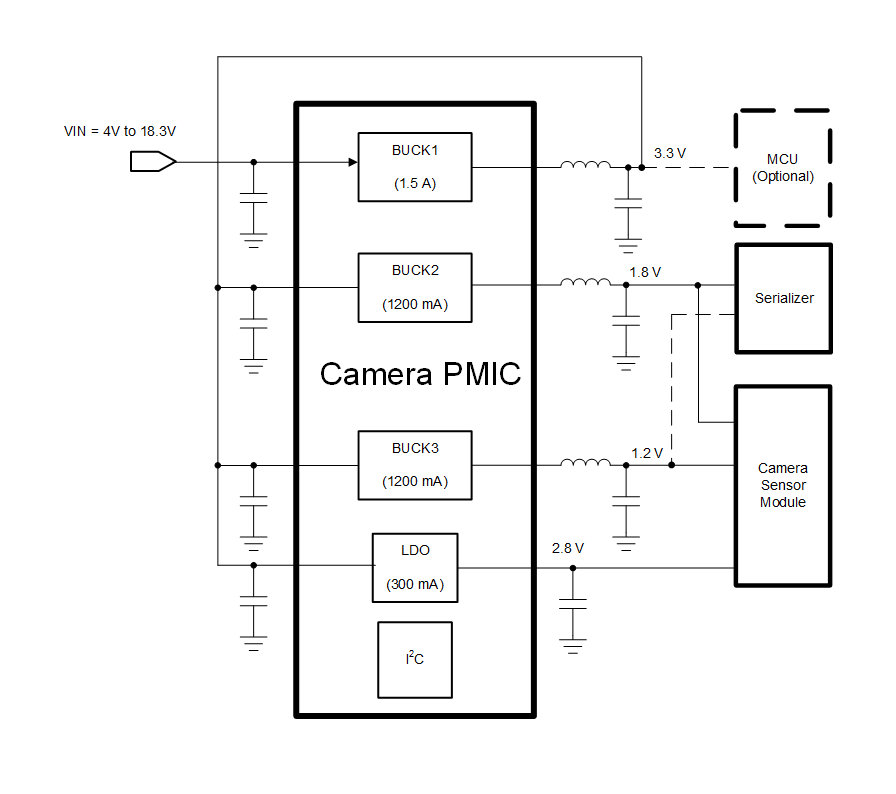

方框圖

1. 產品概述

• ?產品名稱?：TPS650331-Q1
• ?應用?：專為汽車攝像頭模塊設計的高度集成電源管理IC（PMIC）
• ?特點?：適用于多種汽車攝像頭模塊，如環視攝像頭、后視攝像頭、駕駛員監控?cái)z像頭等
• ?封裝?：24-pin VQFN包裝（4.00 mm × 4.00 mm）

2. 主要特性

• ?功能安全?：符合ASIL D和SIL 3的系統能力目標，硬件完整性達到ASIL B和SIL 2目標
• ?AEC-Q100認證?：符合汽車級標準，溫度范圍-40°C至+125°C
• ?診斷與保護?：集成電壓監視器，通過I2C接口進行控制和診斷
• ?靈活性?：提供多種電源軌和靈活的電源排序
• ?小尺寸封裝?：節省空間，適合緊湊的汽車應用

3. 應用領域

• ?汽車攝像頭模塊?：
  • 環視視圖攝像頭模塊
  • 后視攝像頭模塊
  • 駕駛員監控?cái)z像頭模塊
  • 同軸供電（POC）攝像頭模塊
  • 電子后視鏡攝像頭模塊
  • 前視攝像頭模塊

4. 文檔與支持

• ?設備支持?：提供技術支持和文檔更新通知
• ?資源?：包括設計資源、應用建議、網絡工具、安全信息等
• ?商標與靜電放電警告?：提醒用戶注意相關事項

5. 機械、包裝與可訂購信息

• ?封裝類型?：VQFN
• ?引腳數?：24
• ?可訂購狀態?：ACTIVE（推薦用于新設計）
• ?環境溫度范圍?：-40°C至+125°C
