LP8762-Q1系列 適用于高達 ASIL D 的 SoC 的汽車級 PMIC，帶有四個 3A/12A 多相降壓轉換器數據手冊

LP8762-Q1 器件旨在滿足各種安全相關汽車和工業應用中最新處理器和平臺的電源管理要求。該器件具有 4 個降壓 DC/DC 轉換器內核，可配置為從 1 個 4 相輸出到 4 個 1 相輸出的五種不同的相位配置。器件設置可通過 I2C 兼容串行接口或 SPI 串行接口更改。
*附件：LP8762-Q1 具有集成開關的四相 12A 降壓轉換器 數據表.pdf

自動 PFM/PWM （AUTO 模式）作與自動相位添加和切相相結合，可在較寬的輸出電流范圍內最大限度地提高效率。LP8762-Q1 器件支持多相輸出的遠程差分電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。開關時鐘可以強制到 PWM 模式，并且相位是交錯的。開關可以同步到外部時鐘，并且可以啟用擴頻模式以最大限度地減少干擾。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 輸入電壓：2.8V 至 5.5V
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類 C4B 級
• 符合功能安全標準
  • 專為功能安全應用而開發
  • 提供有助于 ISO 26262 系統設計達到 ASIL-D 的文檔
  • 提供有助于 IEC 61508 系統設計（最高 SIL-3 的文檔）
  • 系統能力高達 ASIL-D
  • 高達 ASIL-D 的硬件完整性
  • 窗口式電壓和過流監視器
  • 帶可選觸發器/Q&A 模式的看門狗
  • 電平或 PWM 錯誤信號監控 （ESM）
  • 帶高溫警告和熱關斷的熱監控
  • 配置寄存器和非易失性存儲器上的位完整性 （CRC） 錯誤檢測
• 4 個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.3V 至 3.34V（多相輸出為 0.3V 至 1.9V）
  • 最大輸出電流：每相 3A，4 相配置高達 12A
  • 可編程輸出電壓轉換速率：0.5mV/μs 至 33mV/μs
  • 開關頻率：2.2MHz 或 4.4MHz
• 10 個可配置的通用 I/O （GPIO）
• 用于多 PMIC 同步的 SPMI 接口
• 輸入過壓監控器 （OVP） 和欠壓鎖定 （UVLO）

參數

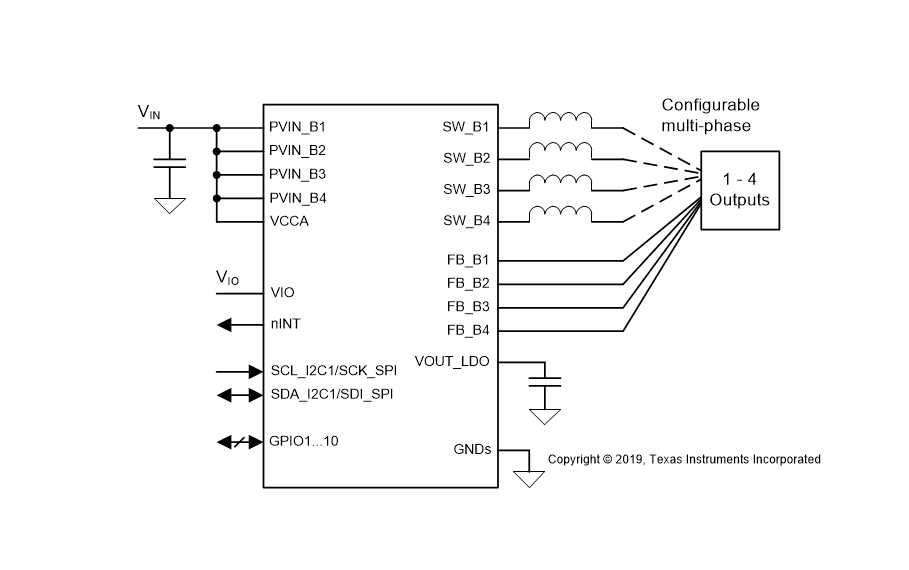

方框圖

1. 產品概述

LP8762-Q1 是一款四相降壓轉換器，集成了開關元件，專為滿足各種安全相關的汽車和工業應用中的最新處理器和平臺的電源管理需求而設計。該設備具有四個高效率的降壓DC/DC轉換器核心，支持五種不同的相位配置，最大輸出電流可達12A（四相配置）。

2. 主要特性

• ?AEC-Q100 認證?：適用于汽車應用，溫度等級為-40°C至+125°C。
• ?功能安全?：符合ISO 26262和IEC 61508標準，支持ASIL-D和SIL-3。
• ?四相降壓轉換器?：
  • 輸出電壓范圍：0.3V至3.34V（多相輸出時為0.3V至1.9V）
  • 最大輸出電流：每相3A，四相配置時總電流可達12A
  • 可編程輸出電壓斜率：0.5mV/μs至33mV/μs
  • 開關頻率：2.2MHz或4.4MHz
• ?集成開關?：減少外部組件數量，提高系統可靠性。
• ?多種保護功能?：包括過壓監控（OVP）、欠壓鎖定（UVLO）、過流監控、熱監控等。
• ?可編程I/O和SPMI接口?：支持多PMIC同步和靈活的系統控制。
• ?差分電壓感測?：支持多相輸出的遠程差分電壓感測，提高輸出電壓準確性。

3. 應用領域

• 高級駕駛輔助系統（ADAS）
• 前置攝像頭
• 360度環視系統ECU
• 長距離雷達
• 傳感器融合
• 域控制器

4. 功能描述

• LP8762-Q1支持自動PFM/PWM（AUTO模式）操作，以及自動相位添加和相位脫落，以在寬輸出電流范圍內實現最大效率。
• 設備設置可通過I2C或SPI串行接口進行更改，支持多種配置選項以滿足不同應用需求。
• 集成的看門狗定時器具有可選的觸發模式或問答模式，以及電平或PWM錯誤信號監控（ESM），增強了系統的可靠性和安全性。

5. 封裝與機械信息

• 封裝類型：VQFN-HR（32引腳），尺寸為5.5mm × 5.0mm。
• 提供了詳細的包裝選項、卷帶信息和機械尺寸圖。
