電壓放大器在光柵特性響應時間測試中的應用

實驗名稱：光柵特性響應時間測試

測試設備：電壓放大器、信號發生器、衰減器、示波器、探測器等。

實驗過程：

圖1：柔性PDLC光柵的響應時間測試光路圖

為了測試一維柔性PDLC光柵的響應時間，搭建了如圖1所示的動態響應的光路圖。選用波長λ=532nm的綠光激光器，激光經過衰減器、可調光闌，接著經過一維柔性PDLC光柵，最后經可調光闌照射到與信號發生器相連的探測器上。當施加的電壓超過柔性PDLC光柵中液晶的閾值電壓后，探測器檢測到透射光強的變化并傳輸?shù)绞静ㄆ魃希趯?duì)液晶完全充電和完全放電的過程中，分別得到一維柔性PDLC光柵響應的上升和下降時間。

實驗結果：

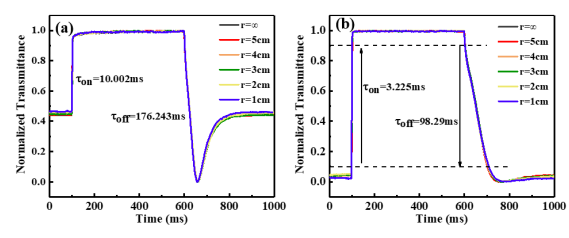

圖2：一維柔性PDLC光柵的響應時間測試

給一維柔性PDLC光柵施加電壓的波形由直流信號和1KHz交流方波信號組成時，經電壓放大器放大后施加在一維柔性PDLC光柵上，得到光柵的動態響應測試結果，如圖2（a）所示。當施加電壓時，測得光柵的上升時間為10.002ms；去掉電壓后，由于該柔性基板沒有取向?qū)?，液晶分子在恢?fù)過程中其有效折射率不是單調變化的，因此測得的響應曲線在下降過程中出現了低于未加電壓時的初始透過率的變化趨勢，由加電切換到去電狀態的時間為176.243ms。為了避免取向?qū)拥挠绊?，給柔性PDLC光柵施加兩個電壓幅值不同的1KHz交流方波信號，測得的響應時間曲線如圖2（b）所示。其上升時間為3.225ms，下降時間為98.29ms。

通過搭建動態響應測試光路，測得一維柔性PDLC光柵在不同曲率半徑下的上升及下降時間。為了避免取向?qū)拥挠绊?，給一維柔性PDLC光柵施加兩個電壓幅值不同的方波信號，測得其在不同曲率半徑下的上升和下降時間分別為3.225ms、98.29ms。

?電壓放大器推薦：ATA-2048

圖：ATA-2048高壓放大器指標參數
