LP876242-Q1 用于 AWR 和 IWR MMIC 的汽車類 4 個 8.8MHz 降壓轉換器數據手冊

LP876242-Q1 器件旨在滿足各種安全相關汽車和工業應用中最新處理器和平臺的電源管理要求。該器件具有 4 個降壓 DC/DC 轉換器內核，可產生 4 個 1 相輸出。設備設置可以由 I 更改^2^C 兼容串行接口或通過 SPI 串行接口。

開關時鐘被強制到 PWM 模式，相位是交錯的。開關可以同步到外部時鐘，并且可以啟用擴頻模式以最大限度地減少干擾。
*附件：lp876242-q1.pdf

LP876242-Q1 器件包括保護和診斷機制，如寄存器和接口 CRC、短路保護、熱監控和關斷。LP876242-Q1 器件可以通過 interrupt handler 將這些事件通知處理器，從而允許處理器采取響應措施。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 輸入電壓：3.0 V 至 5.5 V
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類 C4B 級
• 符合功能安全標準
  • 專為功能安全應用而開發
  • 提供有助于 ISO 26262 系統設計達到 ASIL-D 的文檔
  • 提供有助于 IEC 61508 系統設計（最高 SIL-3 的文檔）
  • 系統能力高達 ASIL-D
  • 高達 ASIL-D 的硬件完整性
  • 窗口式電壓和過流監視器
  • 帶可選觸發器/Q&A 模式的看門狗
  • 電平或 PWM 錯誤信號監控 （ESM）
  • 帶高溫警告和熱關斷的熱監控
  • 配置寄存器和非易失性存儲器上的位完整性 （CRC） 錯誤檢測
• 4 個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.9 V 至 1.9 V
  • 最大輸出電流：4/3/3/2 A
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 33 mV/μs
  • 開關頻率：8.8 MHz
• 10 個可配置的通用 I/O （GPIO）
• 用于多 PMIC 同步的 SPMI 接口
• 輸入過壓監控器 （OVP） 和欠壓鎖定 （UVLO）

參數

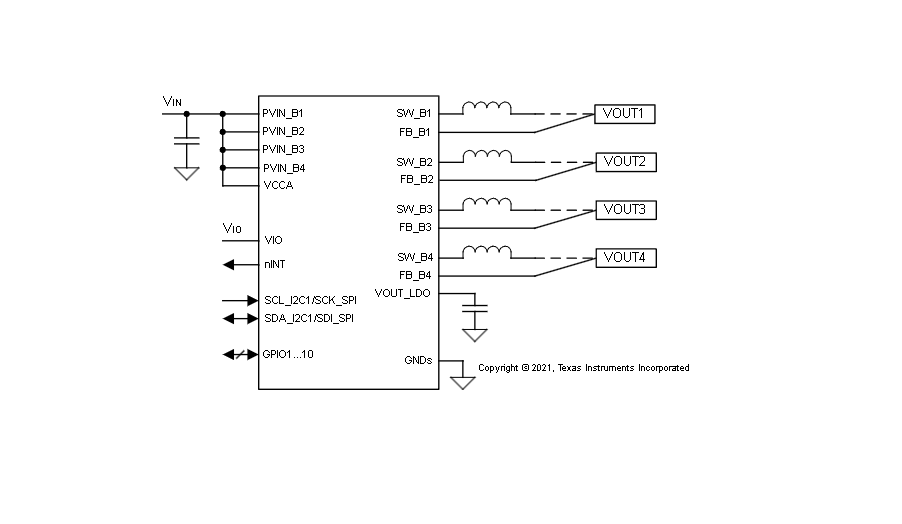

方框圖

1. 產品概述

• ?設備名稱?：LP876242-Q1
• ?類型?：高性能多輸出電源管理IC（PMIC）
• ?特點?：集成4個同步降壓轉換器（BUCK），具有多種保護和診斷機制。

2. 主要特性

• ?電源轉換?：
  • 4個同步降壓轉換器（BUCK1至BUCK4），支持高效率和靈活的電壓輸出。
• ?保護功能?：
  • 輸入電壓、輸出電壓和輸出電流監控。
  • 過壓、欠壓、過流保護和過熱保護。
• ?診斷機制?：
  • 寄存器和接口CRC校驗。
  • 短路保護。
  • 熱監控和關斷。
• ?通信接口?：
  • 支持I2C和SPI接口，用于配置和監控。
• ?其他功能?：
  • 可編程輸出電壓和電流限制。
  • 動態電壓調整（DVS）和自適應電壓調整（AVS）支持。
  • 多重電源狀態管理，包括ACTIVE、MCU_ONLY、S2R和DEEP_SLEEP。

3. 應用領域

• 適用于需要高性能電源管理和多重保護機制的嵌入式系統，如汽車、工業和通信設備。

4. 功能塊描述

• ?輸入電壓監控?：監控VCCA電壓，防止過壓和欠壓情況。
• ?電源資源?：包括4個BUCK降壓轉換器，提供靈活的電源輸出。
• ?輸出電壓監控?：監控BUCK轉換器和VMON輸入的電壓，確保電壓穩定。
• ?熱監控和關斷?：防止過熱情況，保護系統安全。
• ?中斷和看門狗?：支持多種中斷和看門狗功能，提高系統可靠性。
• ?多電源狀態管理?：通過有限狀態機（FSM）管理電源狀態轉換。

5. 封裝與訂購信息

• ?封裝類型?：32引腳VQFN-HR封裝。
• ?訂購信息?：提供詳細的訂購信息和封裝尺寸。

6. 文檔與支持

• ?文檔更新通知?：可通過TI網站訂閱文檔更新。
• ?技術支持?：提供TI E2E?支持論壇和其他資源。

7. 靜電放電（ESD）警告

• 處理該設備時需遵守靜電放電預防措施。

8. 修訂歷史

• 文檔提供了修訂歷史，包括更改細節和修訂日期。

9. 注意事項與免責聲明

• TI提供的信息基于當前知識和信念，但不保證信息的準確性和完整性。
• 用戶需自行驗證設計的適合性和準確性。

LP876242-Q1是一款功能強大的多輸出電源管理IC，適用于需要高性能電源管理和多重保護機制的嵌入式系統。文檔提供了詳細的技術規格、應用領域、功能描述、封裝信息、文檔支持、ESD警告、修訂歷史和注意事項。
