LP87745 三個 3A 低噪聲降壓轉換器、I/O LDO 和 5V 升壓轉換器 PMIC，適用于工業雷達 MMIC數據手冊

LP8774x 器件旨在滿足各種工業雷達應用中 IWR MMIC 的電源管理要求。該器件具有三個降壓直流/直流轉換器、一個 5V 升壓轉換器和一個 1.8V 或 3.3V LDO。LDO 由升壓供電，用于 xWR I/O 電源。SPI 串行接口和使能信號控制該器件。
*附件：lp87745.pdf

降壓 DC/DC 轉換器支持 4.4 MHz、8.8 MHz 或 17.6 MHz 的可編程開關頻率。寬頻率范圍內的高開關頻率和低噪聲可實現無 LDO 電源解決方案，只需極少或無需無源濾波。高開關頻率改善了 MMIC RF 電源軌的散熱和瞬態建立。該器件強制開關時鐘進入 PWM 模式以實現最佳 RF 性能，并且還可以與外部時鐘同步。該器件支持遠程電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。

LP8774x 器件支持可編程的啟動和關斷延遲以及與 ENABLE 信號同步的序列。這些序列還可以包括 GPO 信號，用于控制外部穩壓器、負載開關和處理器復位。該器件的默認設置被編程到非易失性存儲器 （NVM） 中。該器件控制輸出轉換速率，以最大限度地減少器件啟動期間的輸出電壓過沖和浪涌電流。

特性

• 設備工作溫度 ： -40°C 至 +125°C 環境溫度
• 輸入電壓：3.3 V 標稱電壓（3 V 至 4 V 范圍）
• 三個低噪聲降壓 DC/DC 轉換器：
  • 輸出電壓：0.9 V 至 1.9 V、0.8 V （BUCK3）、0.82 V （BUCK3）
  • 最大輸出電流：3 A/ 3 A/ 3 A
  • 開關頻率：4.4 MHz、8.8 MHz 和 17.6 MHz
• 5 V 升壓轉換器
  • 最大輸出電流：350 mA
• 150 mA LDO
  • 輸出電壓 1.8 V 或 3.3 V
• 輸出短路和過載保護
• 輸入過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 超溫警告和保護
• 串行外設接口 （SPI）

參數

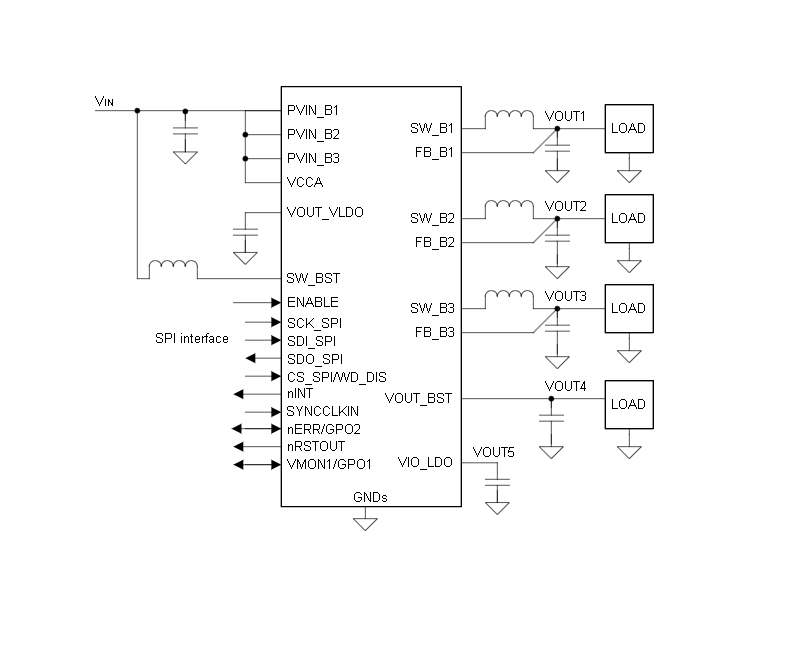

方框圖

1. 產品概述

• ?類型?：集成電源管理IC，專為工業無線雷達（IWR）傳感器設計。
• ?溫度范圍?：支持-40°C至+125°C的工作溫度范圍。
• ?主要功能?：包含三個降壓DC/DC轉換器、一個5V升壓轉換器和一個150mA的LDO。

2. 主要特性

• ?輸入電壓?：3.3V標稱電壓（范圍3V至4V）。
• ?降壓DC/DC轉換器?：
  • 輸出電壓：0.9V至1.9V（BUCK1和BUCK2），0.8V或0.82V（BUCK3）。
  • 最大輸出電流：每個轉換器3A。
  • 切換頻率：支持4.4MHz、8.8MHz和17.6MHz。
• ?升壓轉換器?：
  • 輸出電壓：5V。
  • 最大輸出電流：350mA。
• ?LDO?：
  • 輸出電壓：1.8V或3.3V。
  • 最大輸出電流：150mA。
• ?保護特性?：包括輸出短路和過載保護、輸入過壓保護（OVP）和欠壓鎖定（UVLO）、過溫警告和保護。
• ?接口?：支持SPI串行接口。

3. 應用領域

• ?工廠自動化與控制?。
• ?工業運輸?（非汽車和非輕型卡車）。
• ?低紋波、低噪聲應用?。

4. 封裝與尺寸

• ?封裝類型?：28引腳VQFN-HR封裝。
• ?尺寸?：4.50mm × 5.00mm。

5. 功能與控制

• ?可編程啟動和關機延遲?：支持可編程的啟動和關機延遲及序列，可同步到ENABLE信號。
• ?輸出動態電壓調節?：通過SPI接口支持調節器輸出的動態電壓調節（DVS）。
• ?遠程電壓感測?：支持遠程電壓感測，以補償調節器輸出與負載點（POL）之間的IR壓降，提高輸出電壓準確性。

6. 文檔與支持

• ?文檔更新通知?：用戶可通過TI官網的設備產品文件夾接收文檔更新通知。
• ?支持資源?：包括TI E2E支持論壇，提供快速、經驗證的答案和設計幫助。
• ?靜電放電（ESD）警告?：處理集成電路時需采取適當?shù)念A(yù)防措施，以防ESD損壞。
