聚焦離子束（FIB）技術的應用原理

聚焦離子束（FIB）技術是一種極為精細的樣品制備與加工手段，它能夠?qū)饘?、合金、陶瓷等多種材料進行加工，制備出尺寸極小的薄片。這些薄片的寬度通常在10~20微米，高度在10~15微米，厚度僅為100~150納米。它不僅可以對納米材料的指定位置進行截面處理，以供掃描電子顯微鏡（SEM）進行形貌分析，還能高效制備透射電子顯微鏡（TEM）所需的指定位置樣品，從而成為連接SEM與TEM的重要橋梁。

FIB的工作原理

FIB的基本工作原理是利用加速的重離子轟擊目標材料，使原子從目標材料中濺射出來。

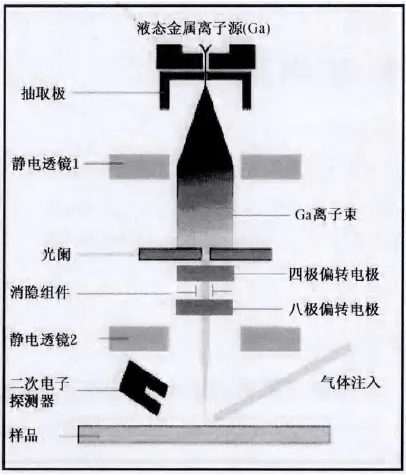

在FIB的操作過程中，固體鎵（Ga）被加熱至熔點，液體鎵通過表面張力流動至探針針尖，從而潤濕鎢針。當在鎢尖端施加強電場后，液態鎵會形成直徑約2-5納米的尖端，尖端處的電場強度可高達101?伏每米。在如此高的電場下，液尖表面的金屬離子會以場蒸發的形式逸出表面，從而產生鎵離子束流。

鎵離子與目標材料接觸時，會發生一系列復雜的相互作用。當鎵離子與材料原子核碰撞時，會傳遞能量，導致原子移位或脫離表面，產生濺射現象，這是FIB刻蝕功能的基本原理。此外，鎵離子還可能通過級聯碰撞釋放動能并在材料內部靜止，這一過程稱為離子注入。同時，非彈性散射會產生二次電子、聲子、等離子激元和X射線。其中，二次電子在單束FIB儀器中被用于成像，可通過二次電子探測器（CDEM）收集。

FIB-SEM聯用系統

將離子柱和電子柱組裝在同一臺儀器中，就形成了一種集FIB和SEM所有功能于一體的儀器，通常被稱為聚焦離子束顯微鏡或者雙束電鏡。這種聯用系統的主要作用可以分為兩大部分：

1. FIB的刻蝕和沉積功能

可用于材料微加工、TEM樣品制備以及金屬沉積等。通過精確控制離子束的能量和劑量，可以在材料表面進行高精度的刻蝕，形成所需的微納結構。同時，利用離子束誘導沉積技術，還可以在材料表面沉積各種材料，實現微納尺度的材料合成與改性。

2. 微區成分形貌分析功能

兼容常規SEM的二次電子成像、背散射成像、電子背散射衍射（EBSD）、能量色散X射線光譜（EDX）分析等。

FIB-TEM制樣

透射電子顯微鏡（TEM）樣品需要非常薄，以便電子能夠穿透材料形成衍射圖像。FIB憑借其高效的濺射能力，常用于優化超TEM薄樣品的制備。

FIB的應用

1.TEM樣品制備優化

制備TEM樣品是FIB的一個極具特色的重要應用。與傳統TEM樣品制備方法相比，

FIB制樣方法具有以下顯著特點：定點、定向精度高，幾乎不需要樣品預處理，制樣時間短，制樣成功率高，對加工材料不敏感，可對同一塊材料的不同區域進行特性分析。

這些優點使得FIB在TEM樣品制備領域具有不可替代的地位。

2.3D SEM成像

在研究礦物的生成反應過程時，不僅要識別相結構和化學成分，還需獲取不同相的分布、形狀和體積量等三維數據。利用FIB-SEM的逐層切片刻蝕和圖像采集形成3D成像可以很好地實現這一目的。通過精確控制離子束的刻蝕深度和圖像采集參數，可以獲得礦物內部微觀結構的三維圖像，為礦物學研究提供了重要的技術支持。

應用案例展示

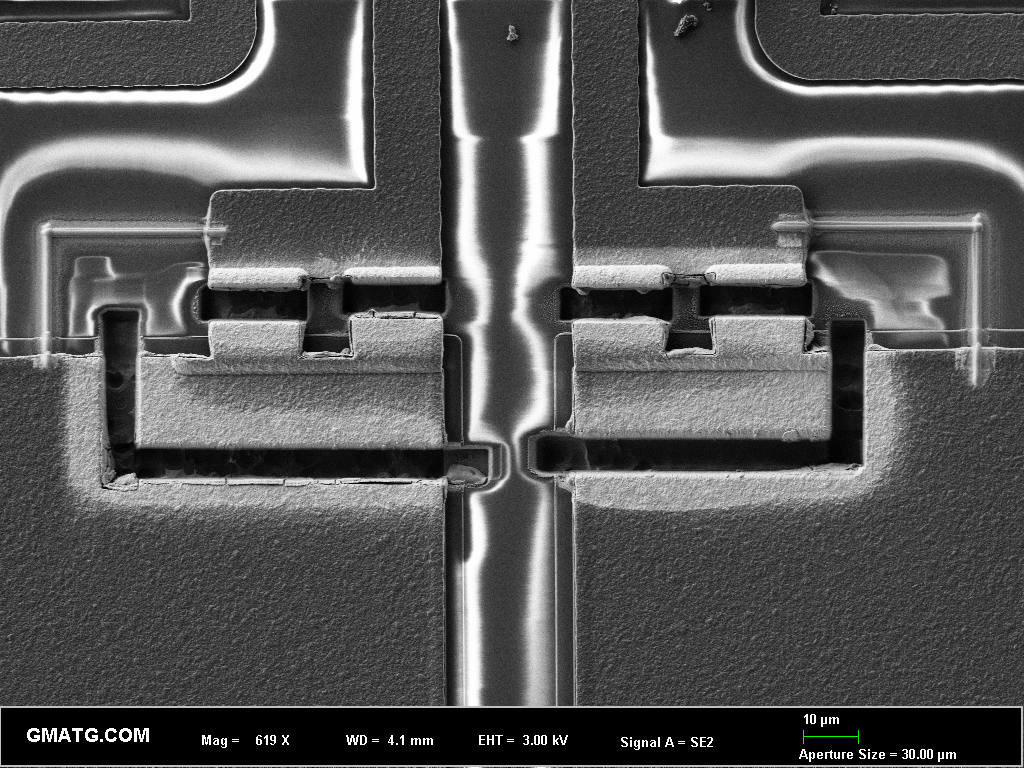

在實際應用中，F(xiàn)IB技術已經廣泛應用于多個領域。例如，在電鍍鍍層分析中，F(xiàn)IB可以精確地切取鍍層截面，通過SEM觀察可以清晰地看到鍍層的厚度、均勻性和微觀結構。在半導體器件截面觀察中，F(xiàn)IB能夠快速制備出高質量的截面樣品，為器件的結構和性能分析提供支持。此外，F(xiàn)IB還被用于PCB電路截面分析、電鍍?nèi)毕莘治?、錫球截面分析等，為電子材料和器件的研究與開發提供了重要的技術支持。
