帝奧微推出全新霍爾效應開關DIA9101和DIA9111

摘要

帝奧微推出全新車規高精度、高壓、高帶寬3線和2線霍爾效應開關DIA9101及DIA9111系列，為數字位置檢測提供高精度的解決方案，可被廣泛應用于汽車執行器等的位置檢測。

DIA9101是一組采用高壓BCD技術的斬波穩定霍爾效應傳感器芯片系列，內部集成了高靈敏度的hall plate、動態offset消除電路、反接保護電路、振蕩器、CDS斬波穩定精密放大器、采樣保持電路、低通濾波器、霍爾信號參考電壓、欠壓保護、施密特觸發器、驅動電路、過流保護電路以及過壓保護電路等，DIA9111在DIA9101基礎上增加電流源調制等電路，為磁傳感提供了具備高靈敏度、溫度穩定性和綜合保護功能的解決方案。

DIA9101&DIA9111產品系列包含了極其豐富子型號，針對不同的感應類型、開關點、工作磁極、輸出相位、溫度保護、封裝形式等維度，可覆蓋眾多應用場景下的不同系統需求。各產品均有車規和工規型號，其中車規級別產品滿足AEC-Q100 Grade 0的可靠性要求，可在-40~150℃的嚴苛環境下勝任工作。

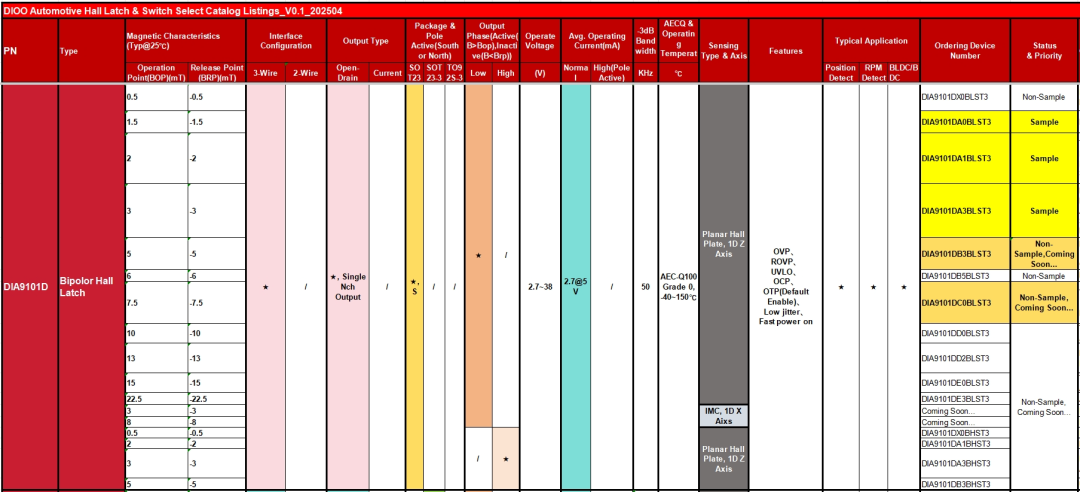

DIA9101D鎖存型開關選型示例(部分)

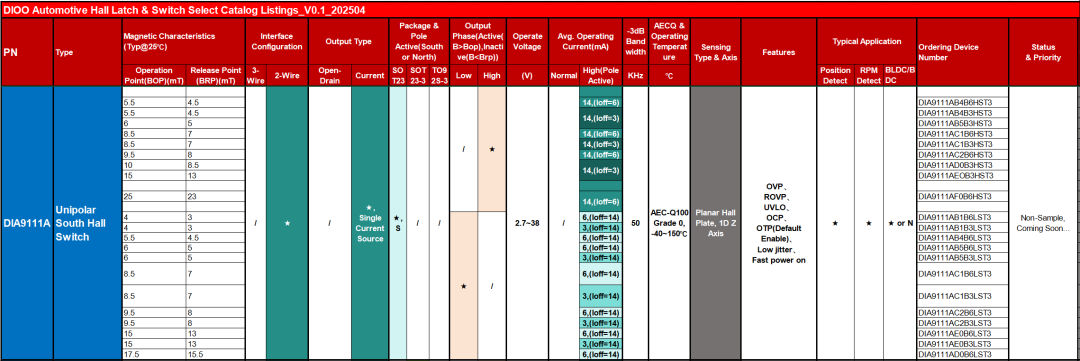

DIA9111A單南極感應型開關選型示例(部分)

DIA9101&DIA9111產品特性

集成穩壓器，寬供電電壓范圍: 2.7Vto 38V，最高可達40V的耐壓，提高供電魯棒性

動態偏移抵消技術，避免封裝應力、焊接應力、熱應力、溫度梯度所造成的失調電壓導致磁參數漂移，提高器件一致性，實現高低溫性能，降低失調電壓，全溫范圍擁有優秀的開啟點磁值性能表現

高達800KHz的斬波頻率及50Khz的高檢測帶寬，降低信號的傳輸延遲，支持電機轉速更高，可滿足各種高速位置檢測應用

小于40uS的快速啟動時間和小于4uS的輸出抖動，滿足嚴苛?xí)r間需求的應用

寬工作溫度范圍：-40~150°C

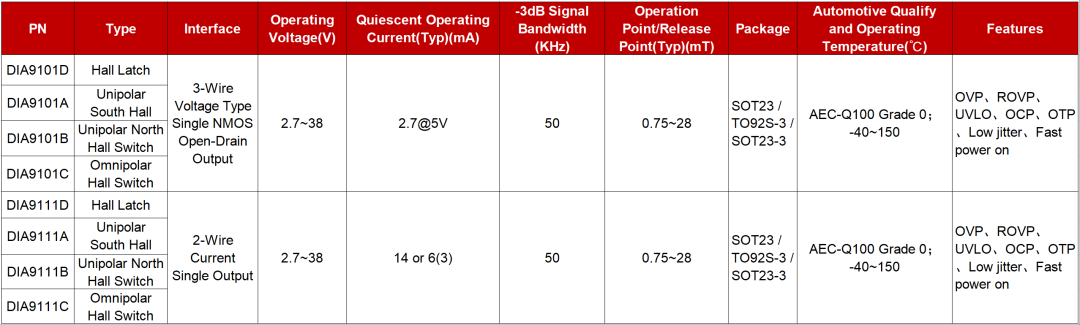

DIA9101為3線單路電壓開漏輸出(100mA灌電流)

DIA9111為2線單路電流調制輸出，可選擇6/14mA和3/14mA電流檔位

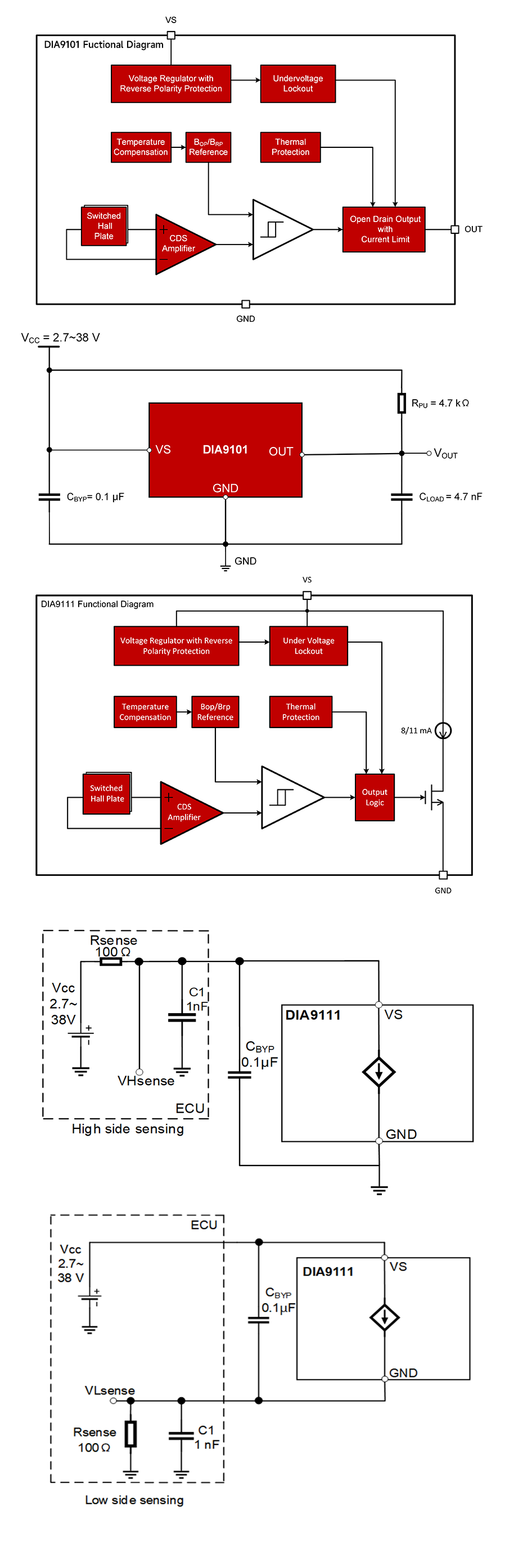

功能和應用框圖

應用場景

汽車霍爾開關應用

DIA9101汽車應用（部分）

DIO9101消費&泛工業應用（部分）

DIA9111汽車應用（部分）

ADVANTAGE

產品優勢

01選型靈活

針對不同感應類型，DIA9101/9111系列具有DIA9101/9111 A/B/C/D分別代表單南極感應開關、單北極感應開關、全極感應開關、及雙極鎖存開關；

針對不同的感應強度需求，可提供7.5~280Gs或以上的極其豐富的感應強度選擇；

針對不同的輸出相位需求，B>Bop時DIA9101系列可提供低、高電平的選擇，DIA9111系列可提供低、高電流的選擇；

針對溫度保護，DIA9101/9111系列支持出廠前客戶定制是否選配，默認為出廠配置溫度保護功能；針對封裝形式，支持SOT23、SOT23-3、TO92S-3行業最主流的三種封裝，采用100%無鹵綠色框架，支持PCB表貼和穿孔焊接，可實現在結構設計完全不變狀態下芯片無縫替換。

DIA9101&DIA9111系列性能優越，品質高端，能夠?qū)崿F(xiàn)高質量無縫替代。

02豐富的保護功能

VDD和OUT管腳過壓耐受能力高達40V，過壓保護OVP和達-20V的反向輸入過壓保護ROVP，能快速吸收由電磁干擾所導致尖峰脈沖，保證產品的可靠性；

集成欠壓保護UVLO和過溫保護OTP功能；

OUT管腳集成有過流保護電路，過流保護限流值高達40mA(典型值)，和達100mA的反向灌電流保護能力，避免在誤操作的條件下燒毀IC。

03良好的EMC性能

新品預告：帶有功能安全的高精度高可靠性振動抑制型輪速傳感器即將面市，創新性的數字過零檢測和數字動態輔助檢測以及均衡性優異的振動抑制算法，可實現車輛眾多復雜路況下對鐵磁性齒輪和磁性極輪的旋轉速度方向的可靠探測。

未來帝奧微針對磁傳感在新能源汽車等市場，將持續提供從霍爾開關，速度傳感，電流傳感，到磁編碼和電感式編碼位置傳感等一系列創新性和差異化的整體解決方案，進一步鞏固其在模擬集成電路領域的競爭優勢。
