LMZ31520 采用 15x16x5.8mm QFN 封裝的 3V 至 14.5V、20A 降壓電源模塊數據手冊

LMZ31520 電源模塊是一種易于使用的集成電源解決方案，它將 20A DC/DC 轉換器與功率 MOSFET、屏蔽電感器和無源器件組合到一個扁平的 QFN 封裝中。這種整體電源解決方案只需三個外部元件，并且無需環路補償和磁性元件選擇過程。

15×16×5.8 mm QFN 封裝易于焊接到印刷電路板上，并支持緊湊的負載點設計。效率超過 95%，具有超快的負載階躍響應和出色的功率耗散能力，熱阻抗為 8.6°C/W。LMZ31520 提供分立式負載點設計的靈活性和功能集，非常適合為各種 IC 和系統供電。先進的封裝技術提供了與標準 QFN 安裝和測試技術兼容的強大可靠的電源解決方案。
*附件：lmz31520.pdf

特性

• 完整的集成電源解決方案;
  比分立設計更小
• 15 mm × 16 mm × 5.8 mm 封裝尺寸
  • 引腳兼容 LMZ31530
• 超快的負載階躍響應
• 效率高達 96%
• 寬輸出電壓調節
  0.6 V 至 3.6 V，基準精度為 1%
• 可選的分離電源軌允許
  輸入電壓低至 3 V
• 可選開關頻率
  （300 kHz 至 850 kHz）
• 可選 Slow-Start
• 可調過流限制
• 電源良好輸出
• 輸出電壓排序
• 過溫保護
• 預偏置輸出啟動
• 工作溫度范圍：–40°C 至 85°C
• 增強的熱性能：8.6°C/W
• 符合 EN55022 A 類輻射
  要求 - 集成屏蔽式電感器

參數

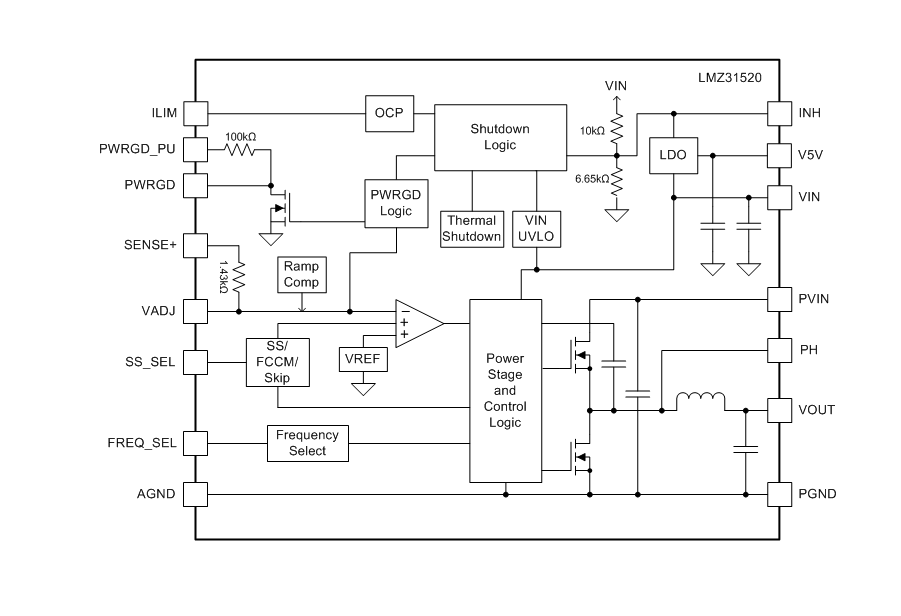

方框圖

1. 產品概述

• ?型號?：LMZ31520
• ?類型?：集成電源解決方案，20A DC/DC轉換器
• ?封裝?：15mm × 16mm × 5.8mm QFN包裝
• ?特點?：
  • 完整集成電源解決方案，體積小于分立設計
  • 超快負載階躍響應
  • 效率高達96%
  • 輸出電壓可調范圍：0.6V至3.6V，1%參考精度
  • 可選分裂電源軌，輸入電壓低至3V
  • 可選開關頻率（300kHz至850kHz）
  • 可調過流限制
  • 電源良好輸出
  • 輸出電壓排序
  • 過熱保護
  • 預偏置輸出啟動
  • 增強型熱性能：8.6°C/W
  • 符合EN55022 Class A輻射標準

2. 應用領域

• 寬帶和通信基礎設施
• DSP和FPGA點對點負載應用
• 高密度電源系統

3. 關鍵規格

• ?輸入電壓?：3V至14.5V
• ?輸出電壓?：0.6V至3.6V
• ?輸出電流?：高達20A
• ?開關頻率?：300kHz至850kHz
• ?工作溫度范圍?：-40°C至85°C

4. 功能特性

• ?集成組件?：包括功率MOSFET、屏蔽電感器和無源元件
• ?簡化設計?：僅需少數外部元件，無需環路補償和磁元件選擇
• ?靈活性?：提供多種功能配置選項，如慢啟動選擇、頻率選擇等
• ?保護特性?：包括過流保護、短路保護、過熱保護和輸入欠壓鎖定（UVLO）
• ? 電源良好（PWRGD） ?：提供電源狀態指示
• ?遠程感應?：改善負載調節性能

5. 熱性能

• ?熱阻?：
  • θJA（自然對流）：8.6°C/W
  • θJA（100LFM強制風冷）：7.8°C/W

6. 設計支持

• ?WEBENCH? Power Designer?：支持自定義設計，提供電氣和熱模擬，以及CAD布局導出
• ?應用曲線和示例?：提供詳細的應用曲線和典型應用電路圖
• ?布局建議?：詳細的布局指導，確保最佳電氣和熱性能

7. 封裝與訂購信息

• ?封裝類型?：QFN-72
• ?重量?：4.96克
• ?可燃性?：符合UL 94V-0標準
• ?訂購狀態?：活性

8. 文檔與支持

• ?相關文檔?：包括應用報告、用戶指南等
• ?社區資源?：TI E2E?支持論壇提供設計幫助和驗證答案
• ?更新通知?：可通過TI網站訂閱產品文檔更新通知

以上是LMZ31520 Power Module的詳細總結，涵蓋了其主要特點、應用領域、關鍵規格、功能特性、熱性能、設計支持、封裝與訂購信息以及文檔與支持資源。
