OPA4191 具有RRIO的、四路、低功耗、36V、精密e-trim放大器技術手冊

OPAx191 系列（OPA191、OPA2191 和 OPA4191）是新一代 36V e-trim? 運算放大器。

數據手冊：*附件：OPA4191 具有RRIO的、四路、低功耗、36V、精密e-trim放大器技術手冊.pdf

這些器件具有卓越的直流精度和交流性能，包括軌到軌輸入/輸出、低偏移電壓（典型值：±5μV）、低偏移漂移（典型值：±0.2μV/°C）和 2MHz 帶寬。

OPAx191 具有獨特功能，例如電源軌的差分輸入電壓范圍、高輸出電流 (±65mA)、高達 1nF 的高容性負載驅動以及高壓擺率 (5V/μs)，是一款穩定可靠的高性能運算放大器，適用于各種高電壓工業應用。

OPAx191 系列運算放大器采用標準封裝，在 -40°C 至 +125°C 的額定溫度范圍內工作。

特性
? 低失調電壓：±5μV
? 低失調電壓漂移：±0.1μV/°C
? 低噪聲：1kHz 時為 15nV/√Hz
? 高共模抑制：140 dB
? 低偏置電流：±5pA
? 軌至軌輸入和輸出
? 寬帶寬：2.5MHz GBW
? 高壓擺率：5 V/μs
? 低靜態電流：每個放大器 140μA
? 寬電源電壓：±2.25V 至 ±18V，4.5V 至 36V
? EMI/RFI 濾波輸入
? 電源軌的差分輸入電壓范圍
? 高容性負載驅動能力：1nF
? 行業標準封裝：
– SOIC-8、SOT-5 和 VSSOP-8 單體封裝
– SOIC-8 和 VSSOP-8 雙列封裝
– SOIC-14、TSSOP-14 和 WQFN-16 四列封裝

引腳功能和配置

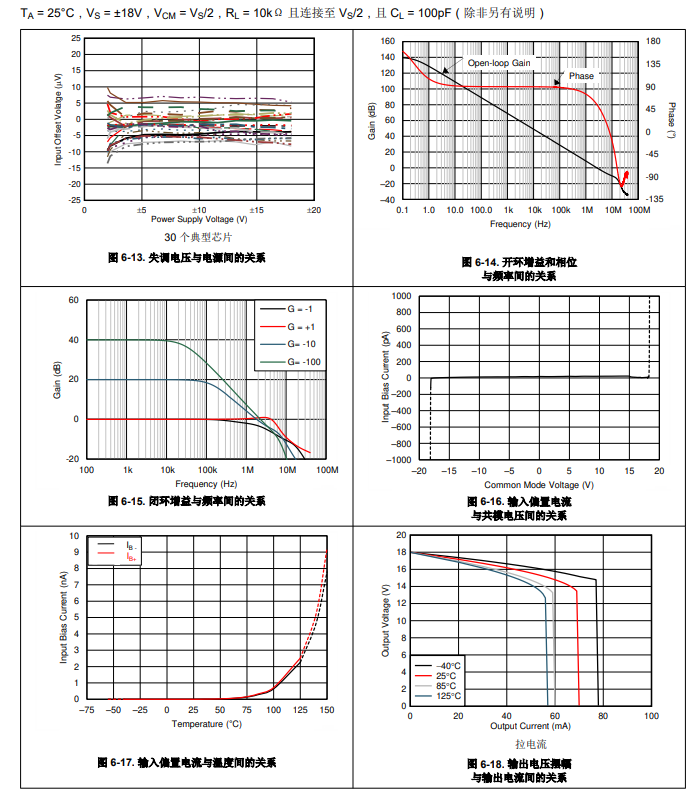

典型特性

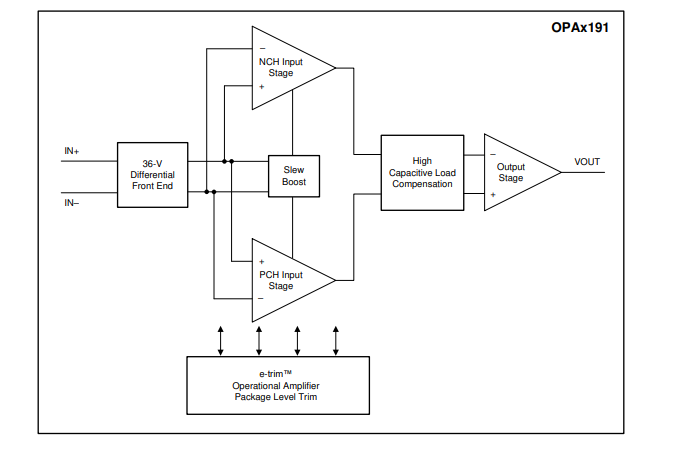

功能方框圖

應用
? 模擬輸入模塊
? 混合模塊（AI、AO、DI、DO）
? 數據采集 (DAQ)
? 源測量單元 (SMU)
? 壓力變送器
? 列車控制和管理系統
? 實驗室和現場儀表
