MAX2066 50MHz至1000MHz高線性度、可串行/并行控制的數字VGA技術手冊

概述
MAX2066高線性度、數字調節可變?cè)鲆娣糯笃?/u>(VGA)是采用SiGe BiCMOS工藝的單芯片衰減器和放大器，針對50MHz至1000MHz頻率范圍的50Ω系統而設計(參見數據資料中的 典型應用電路 )?？赏ㄟ^(guò)SPI?兼容接口控制作為從機外設的數字衰減器；也允許以1dB步長通過并行總線控制，可調節范圍為31dB。該器件還增加了“速射”增益選擇，直接設置在4種增益選項的一種，用戶可通過SPI接口預先設置四種增益選項。2個控制引腳允許用戶快速選擇4種定制衰減的任何一個，無需SPI總線編程。
數據表：*附件：MAX2066 50MHz至1000MHz高線性度、可串行 并行控制的數字VGA技術手冊.pdf

因?yàn)槊恳患?jí)電路都具有RF輸入和RF輸出，通過適當配置可以?xún)?yōu)化NF (放大器配置為第一級)或OIP3 (放大器配置為最后一級)。該器件還包含具有22dB增益的放大器(放大器本身)，增益最大時NF為5.2dB (包括衰減器的插入損耗)，并提供+42.4dBm的高OIP3。這些特性使得MAX2066能夠?yàn)楸姸嘟邮掌骱桶l(fā)射器提供一個理想的VGA。

此外，MAX2066采用+5V單電源供電時，具有最優的性能。工作在+3.3V單電源時，性能指標略有降低，可以調節偏置電壓在電流損耗和線性度方面進行折中。器件采用緊湊、帶裸焊盤的40引腳、薄型QFN封裝(6mm x 6mm)，工作在擴展級溫度范圍(TC = -40°C至+85°C)。

應用

• 電纜調制解調器終端系統(CMTS)
• 蜂窩頻段WCDMA和cdma2000?基站
• 固定寬帶無線接入
• GSM 850/GSM 900 EDGE基站
• 中頻和射頻增益級設計
• 軍用系統
• RFID手持產品或入口讀卡器
• 視頻點播(VOD)和DOCSIS?兼容的EDGE QAM調制器
• WiMAX、LTE基站和用戶駐地設備
• 無線本地環路

特性

• 50MHz至1000MHz RF頻率范圍
• 引腳兼容系列包括
  • MAX2065 (模擬/數字VGA)
  • MAX2067 (模擬VGA)
• 20.5dB (典型值)最大增益
• 100MHz帶寬內保持0.4dB的增益平坦度
• 31dB增益范圍
• 支持4種“速射”預編程衰減設置選項
  • 快速設置4種定制衰減之一，無需SPI總線編程
  • 理想用于快速響應和信號阻塞保護
  • 避免ADC過驅動
• 出色的線性特性(放大器配置為最后一級)
  • +42.4dBm OIP3
  • +65dBm OIP2
  • 輸出1dB壓縮點為+19dBm
  • -68dBc HD2
  • -88dBc HD3
• 5.2dB典型噪聲系數(NF)
• 快速、25ns數字切換
• 數字控制VGA具有超低過沖/欠沖幅度
• +5V單電源供電(可選擇+3.3V單電源供電)
• 外部電流設置電阻，提供降低功耗/降低性能的工作模式

典型操作特性

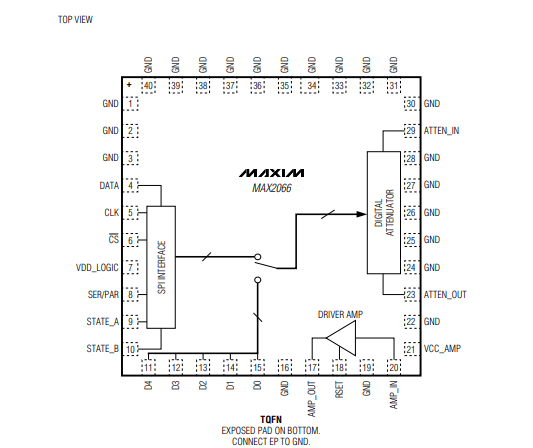

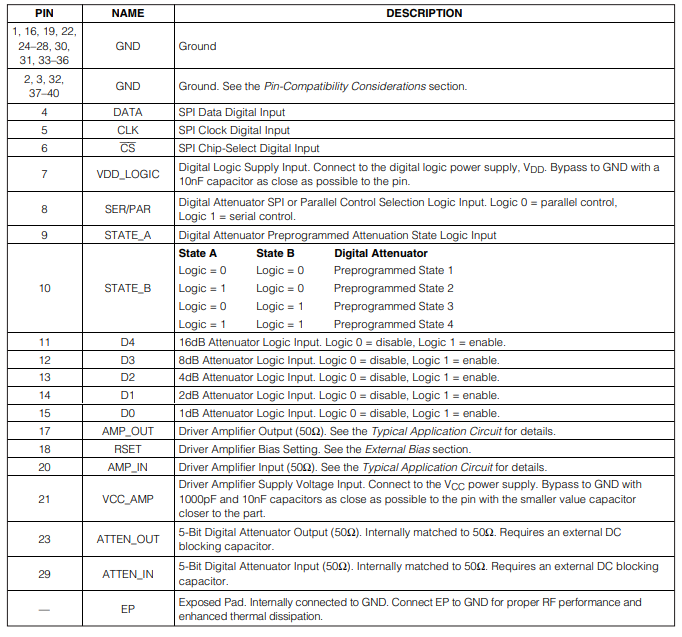

引腳配置描述

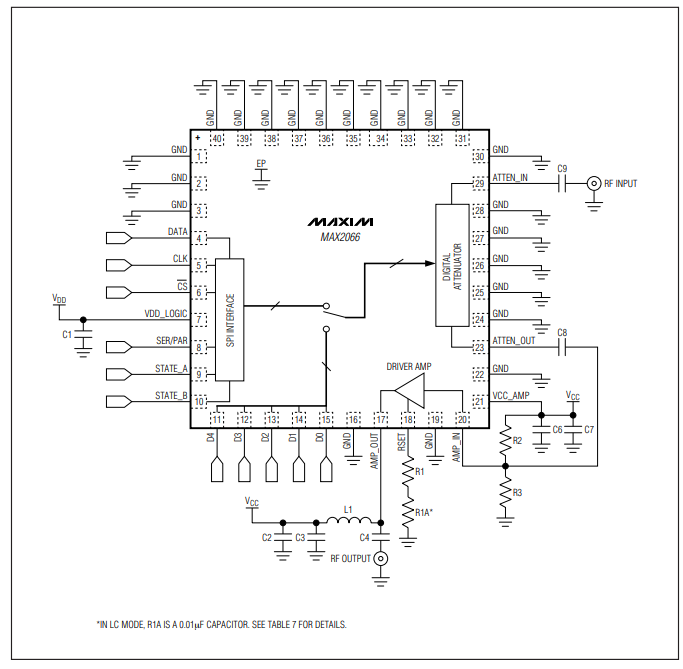

應用電路
