TLV3544-Q1 汽車類、250MHz、軌到軌、I/O CMOS四路運算放大器技術手冊

TLV3544-Q1 系列高速電壓反饋 CMOS 運算放大器專為視頻應用和其他需要寬帶寬的 應用 而設計。這些器件單位增益穩定，可以輸出大電流。差分增益為 0.02%，而差分相位為 0.09°。靜態電流僅為每通道 4.9mA。

數據手冊：*附件：TLV3544-Q1 汽車類、250MHz、軌到軌、IO CMOS四路運算放大器技術手冊.pdf

TLV3544-Q1 四通道運算放大器針對低至 2.5V (±1.25V) 和高達 5.5V (±2.75V) 的單電源或雙電源供電運行進行了優化。共模輸入范圍超出電源供電范圍。電源軌的輸出擺幅在 100mV 以內，從而支持寬動態范圍。

多通道版本具有完全獨立的電路，可將串擾降到最低并徹底消除相互干擾。所有器件的額定擴展工作溫度范圍為 –40°C 至 +125°C。

特性
? 符合汽車應用 要求
? 具有符合 AEC-Q100 標準的下列結果：
– 器件溫度等級 1：環境工作溫度范圍 TA 為
–40°C 至 +125°C
– 器件 HBM ESD 分類等級 1C
– 器件 CDM ESD 分類等級 C3
? 單位增益帶寬：250MHz
? 高帶寬：100MHz GBW
? 高壓擺率：150V/μs
? 低噪聲：7.5nV√Hz
? 軌至軌 I/O
? 高輸出電流：> 100mA
? 出色的視頻性能：
– 差分增益：0.02%，差分相位：0.09°
– 0.1dB 增益平坦度：40MHz
? 低輸入偏置電流：3pA
? 靜態電流：5.2mA
? 熱關斷
? 電源范圍：2.5V 至 5.5V

引腳功能和配置

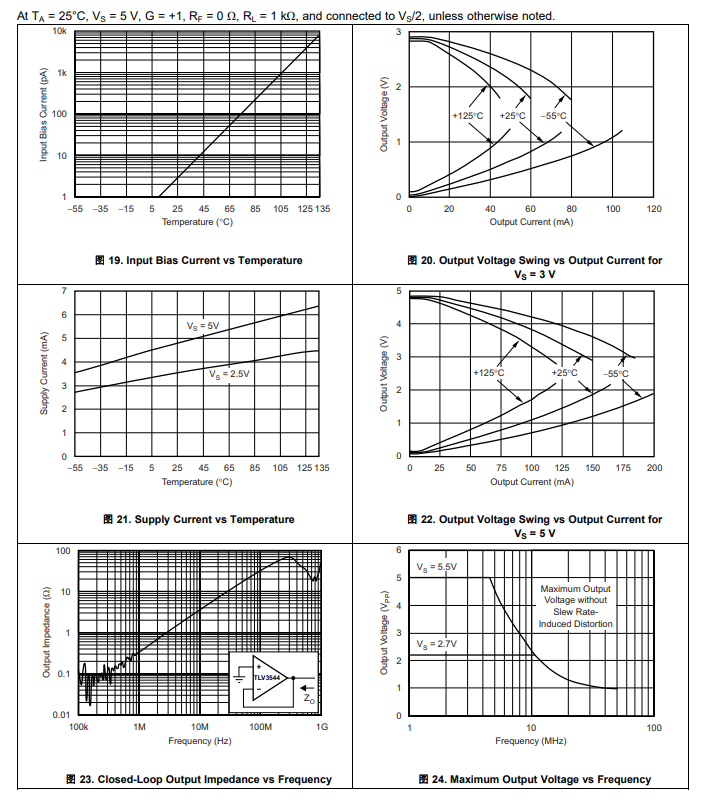

典型特性

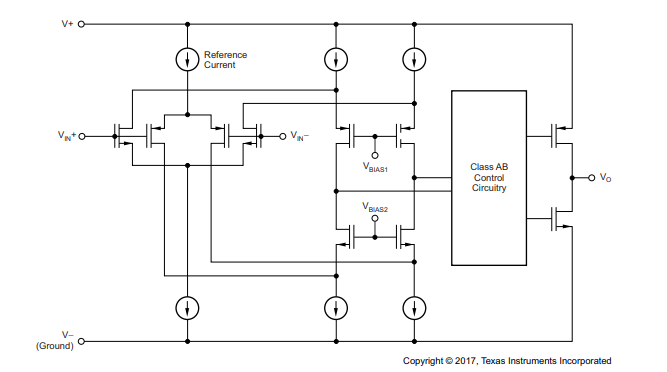

功能方框圖

應用
? 電流感應放大器
? 逆變器和電機控制
? 發動機管理
? 電池管理
? 導航和雷達系統
? 濃度傳感器
? 盲點監測系統
? 短程到中程雷達
? 環視和倒車攝像頭視頻處理
? 用于送電傳感器系統的汽車 SAR ADC 驅動器
