HMC905LP3E 6GHz低噪聲可編程分頻器，采用SMT封裝技術手冊

概述
HMC905LP3E是一款SiGe BiCMOS低噪聲可編程分頻器，采用3x3 mm無引腳表貼封裝。 在400 MHz至6 GHz 輸入頻率范圍內，該電路可編程并采用N = 1至N = 4分頻。 該器件具有高電平輸出功率（最高為6 dBm單端）、極低SSB相位噪聲和50%占空比，非常適合低噪聲時鐘產生、LO生成和LO驅動應用。 通過可配置偏置和輸出功率控制功能，可進行功耗和輸出功率控制。 該器件集成關斷特性、良好輸入至輸出隔離以及快速啟動時間。 HMC905LP3E可用于快速切換“乒乓”應用。
數據表：*附件：HMC905LP3E 6GHz低噪聲可編程分頻器，采用SMT封裝技術手冊.pdf

應用

• 低噪底LO生成
• 軟件定義無線電
• 時鐘發生器
• 快速切換頻率合成器
• 軍事應用
• 測試設備
• 傳感器

特性

• 低噪底： -164 dBc/Hz
  （10 MHz失調，N = 4）
• 可編程頻率
  分頻器，N = 1、2、3或4
• 輸入頻率范圍： 400 MHz至6 GHz
• 輸出功率最高+6 dBm
• 休眠模式： 功耗<1 μA
• 16引腳3x3mm SMT封裝： 9mm2

框圖

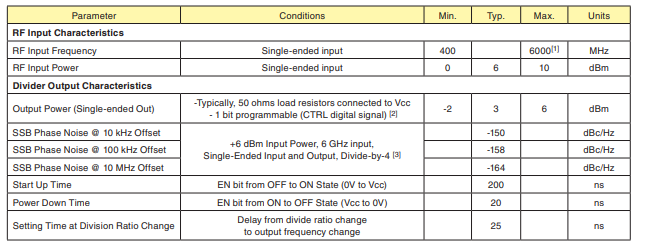

電氣規格

絕對最大額定值

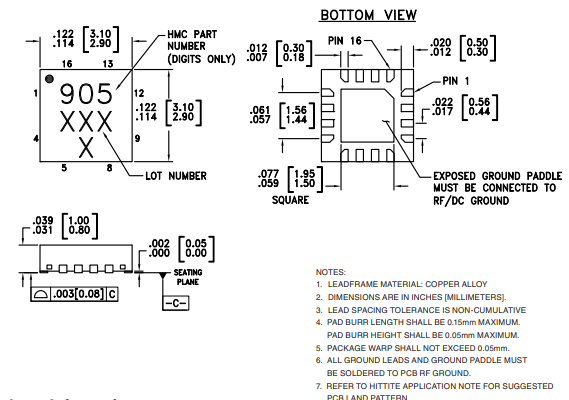

外形圖

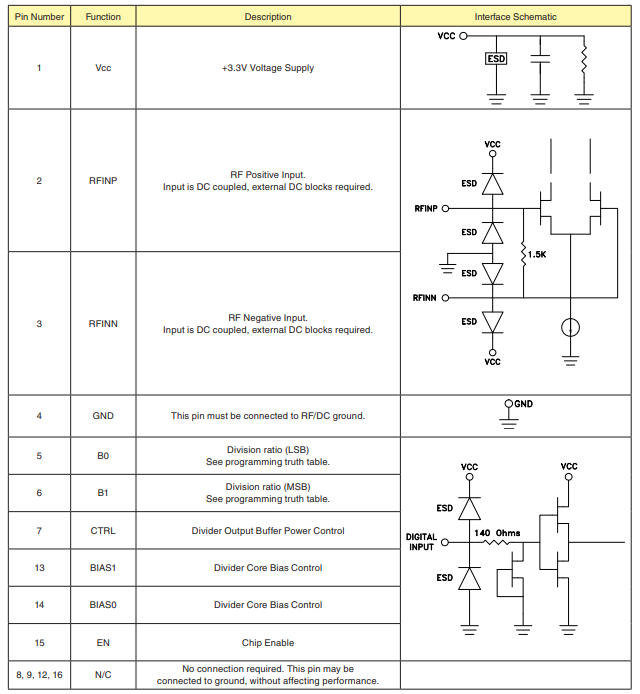

引腳描述
