HMC695LP4/HMC695LP4E x4有源倍頻器，11.4-13.2GHz輸出技術手冊

概述
HMC695LP4(E)是一款利用InGaP GaAs HBT技術制造而成的有源微型x4倍頻器，采用4x4 mm無鉛表貼封裝。 在+5V電源電壓下，功率輸出為+7 dBm（典型值）且相對輸入功率、溫度和電源電壓變化很小。 相對于輸出信號電平，無用基波和次諧波抑制大于25 dBc（典型值）。 100 kHz失調時，加性SSB相位噪聲低至-140 dBc/Hz，可幫助用戶保持良好的系統噪聲性能。 HMC695LP4(E)非常適合LO乘法器鏈路，與傳統方法相比可以減少器件數量。
數據表：*附件：HMC695LP4 HMC695LP4E x4有源倍頻器，11.4-13.2GHz輸出技術手冊.pdf

應用

• 光纖應用
• 點對點無線電
• 軍用雷達

特性

• 輸出功率： +7 dBm
• 次諧波抑制： >25 dBc
• SSB相位噪聲： -140 dBc/Hz
• 單電源： +5V (60 mA)
• 24引腳4x4mm QFN封裝： 16 mm2

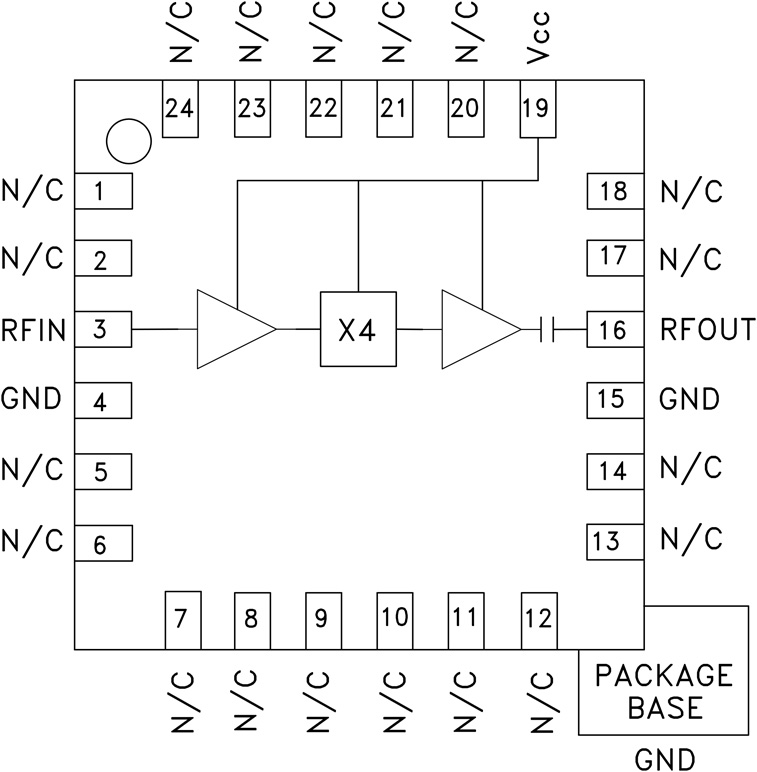

框圖

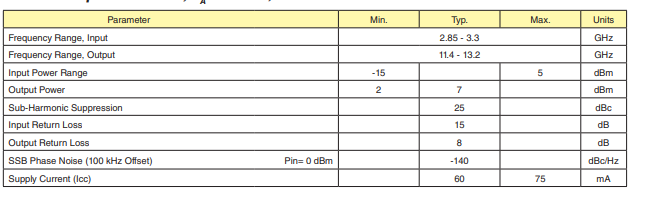

電氣規格

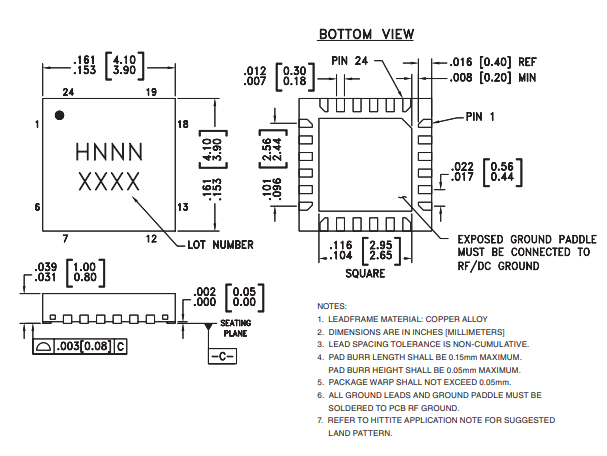

外形圖

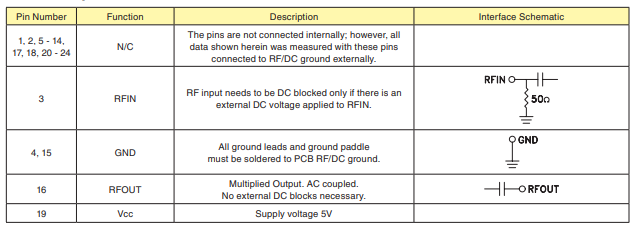

引腳描述

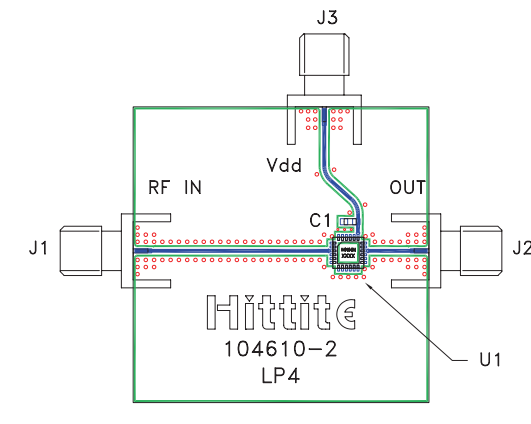

評估PCB
