概述
HMC439QS16G(E)是一款數字鑒相鑒頻器，適合低噪聲相位鎖相環應用，輸入頻率10至1300 MHz。 它將高工作頻率和超低相位噪底結合在一起，能夠提供具有很寬環路帶寬的合成器和低分頻數，從而實現快速開關和極低相位噪聲。 與差分環路放大器結合使用時，HMC439QS16G(E)可以生成輸出電壓，用于鎖相VCO為參考振蕩器。 該器件采用低成本表面貼裝16引腳QSOP封裝，具有裸露基極，以便改進RF性能和散熱性能。
數據表：*附件：HMC439QS16G HMC439QS16GE數字鑒相鑒頻器，采用SMT封裝技術手冊.pdf
應用
特性
- 超低SSB相位噪底： -153 dBc/Hz（10 kHz偏置、100 MHz時）
- 輸入最高達到1300 MHz Fin
- 差分輸入/單端輸出
- 集電極開路輸出緩沖放大器
- QSOP16G SMT封裝： 29.4mm2

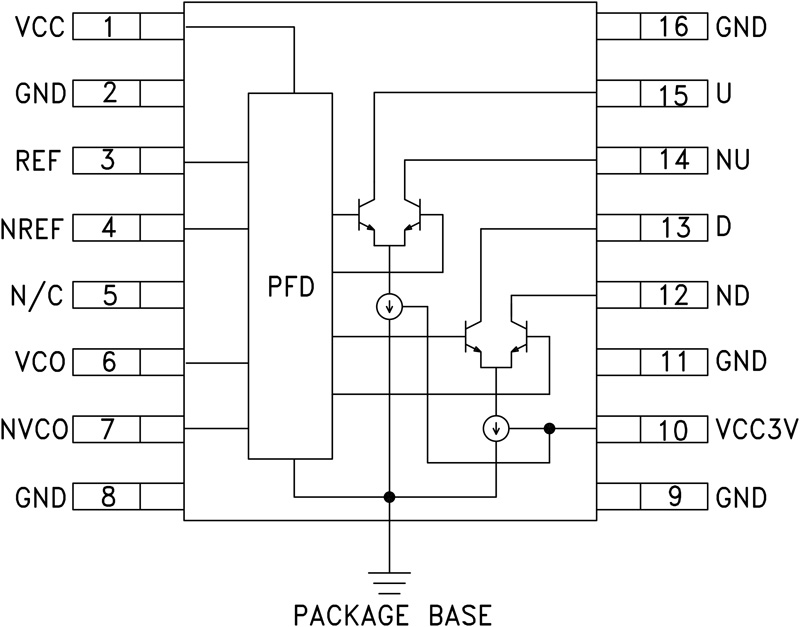

框圖
電氣參數

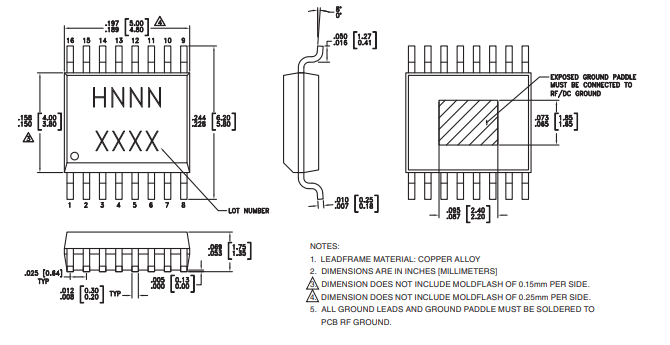

外形圖

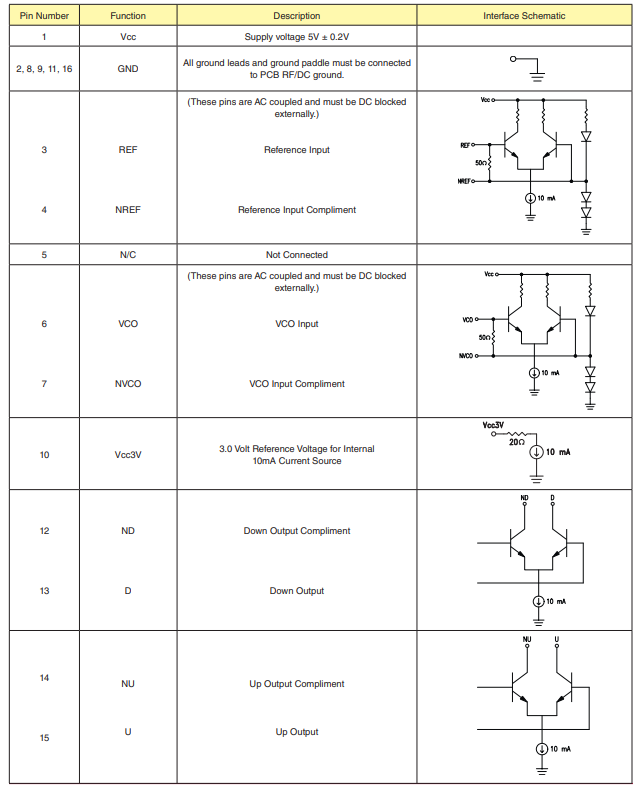

引腳描述

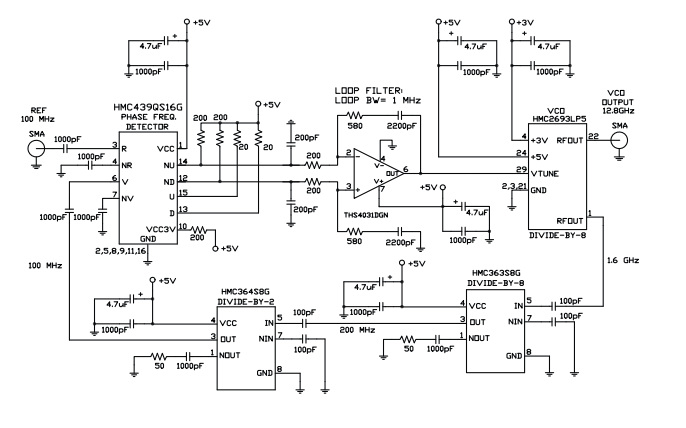

應用電路
