OPA859 具有1.8GHz單位增益帶寬、3.3nV√Hz、電壓噪聲的 FET 輸入放大器技術手冊

OPA859 是一款具有 CMOS 輸入的寬帶低噪聲運算放大器，適用于寬帶跨阻和電壓放大器 應用。將該器件配置為跨阻放大器 （TIA） 時，0.9GHz
增益帶寬積 （GBWP） 能夠在低電容光電二極管應用中實現高閉環 帶寬。

數據手冊：*附件：OPA859 具有1.8GHz單位增益帶寬、3.3nV√Hz、電壓噪聲的 FET 輸入放大器技術手冊.pdf

展示了在將 OPA859 設置為 TIA 時該放大器的帶寬和噪聲性能與光電二極管電容的函數關系。計算總噪聲時的帶寬范圍為從直流到左軸上計算得出的頻率
f。OPA859 封裝具有一個反饋引腳 （FB），可簡化輸入和輸出之間的反饋網絡連接。

OPA859 經過優化，可在光學飛行時間 （ToF） 系統中運行，在該系統中 OPA859 與時數轉換器（如
TDC7201）配合使用?？稍诰哂胁罘州敵龇糯笃鳎ㄈ?THS4541 或 LMH5401）的高分辨率激光雷達系統中使用 OPA859 來驅動高速模數轉換器
（ADC）。

特性
? 高單位增益帶寬：1.8GHz
? 增益帶寬積：900MHz
? 超低偏置電流 MOSFET 輸入：10pA
? 低輸入電壓噪聲：3.3nV/√Hz
? 壓擺率：1150V/μs
? 低輸入電容：
– 共模：0.6pF
– 差動：0.2pF
? 寬輸入共模范圍：
– 與正電源相差 1.4V
– 包括負電源
? TIA 配置下的輸出擺幅為 2.5VPP
? 電源電壓范圍：3.3V 至 5.25V
? 靜態電流：20.5mA
? 封裝：8 引腳 WSON
? 溫度范圍：–40 至 +125°C

引腳功能和配置

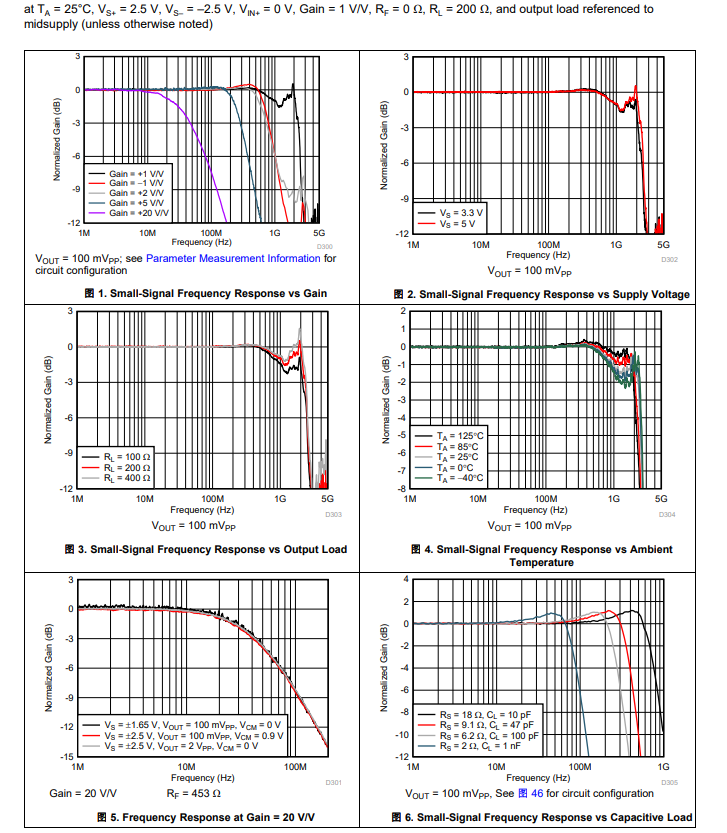

典型特性

功能方框圖

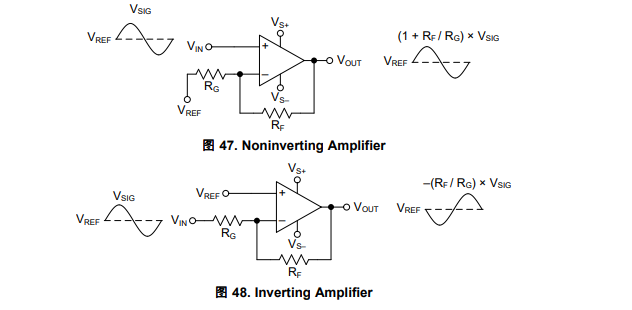

應用
? 高速跨阻放大器
? 激光測距
? CCD 輸出緩沖器
? 高速緩沖器
? 光學時域反射法 (OTDR)
? 高速有源濾波器
? 3D 掃描儀
? 硅光電倍增器 (SiPM) 緩沖放大器
? 光電倍增管后置放大器
