      HMC363InGaP HBT 8分頻芯片，DC-12GHz技術手冊

      要長高 ? 2025-04-17 10:25 ? 次閱讀

      概述
      HMC363是低噪聲的8分頻靜態分頻器，使用InGaP GaAs HBT技術，擁有1.45 x 0.69 mm的小巧尺寸。此器件在DC（使用方波輸入）至12 GHz的輸入頻率下工作，使用+5V DC單電源。 100 kHz偏置時的低加性SSB相位噪聲為-153 dBc/Hz，有助于用戶保持良好的系統噪聲性能。
      數據表：*附件：HMC363InGaP HBT 8分頻芯片，DC-12GHz技術.pdf

      應用

      • 衛星通信系統
      • 光纖產品
      • 點對點無線電
      • 點對多點無線電
      • VSAT

      特性

      • 超低SSB相位噪聲： -153 dBc/Hz
      • 寬帶寬
      • 輸出功率： -6 dBm
      • 單直流電源： +5V
      • 小尺寸： 1.45 x 0.69 x 0.1 mm

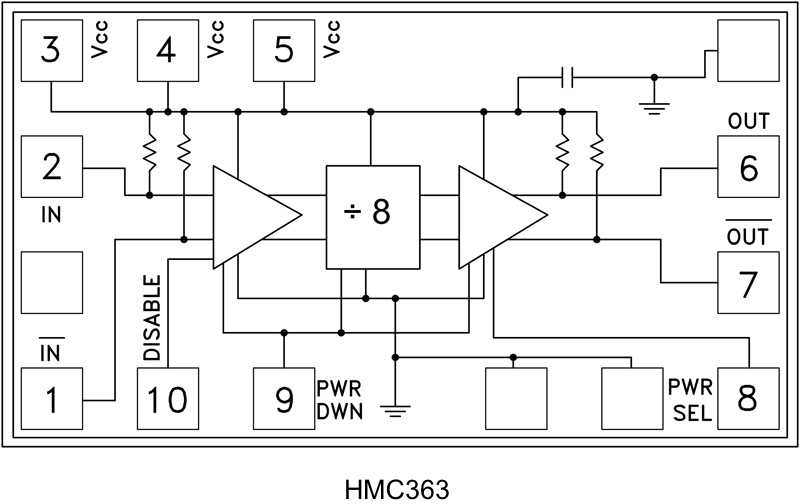

      框圖

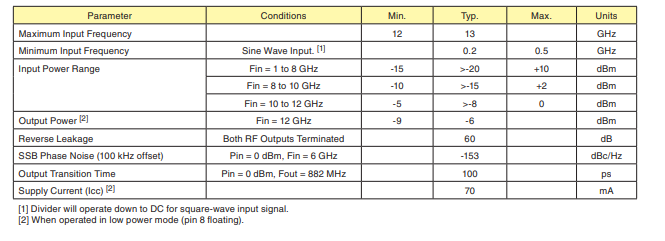

      電氣規格

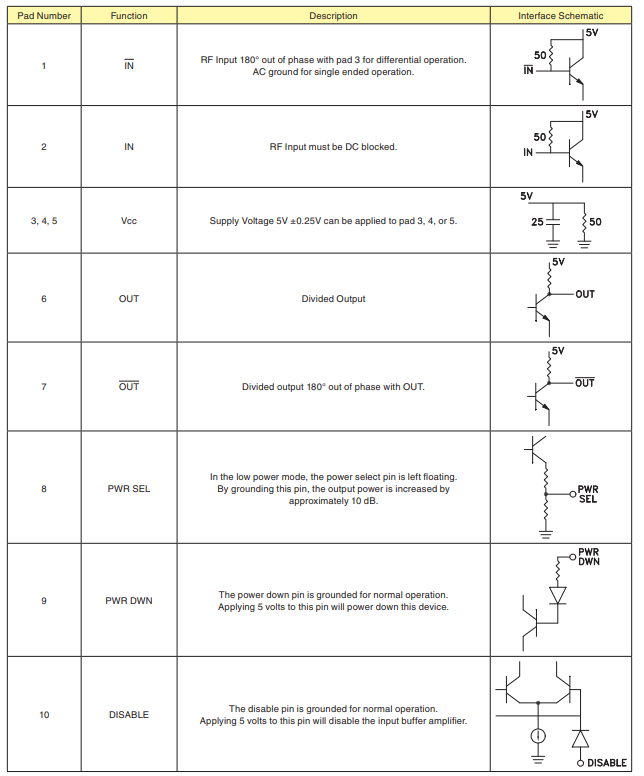

      Pad描述

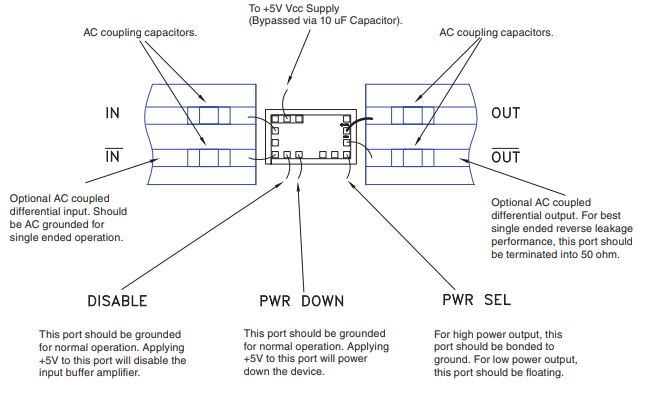

      裝配圖

      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • DC
        DC
        +關注

        關注

        10

        文章

        3682

        瀏覽量

        681123
      • GaAs
        +關注

        關注

        3

        文章

        889

        瀏覽量

        23719
      • HBT
        HBT
        +關注

        關注

        0

        文章

        156

        瀏覽量

        15529
      收藏 人收藏

        評論

        相關推薦
        熱點推薦

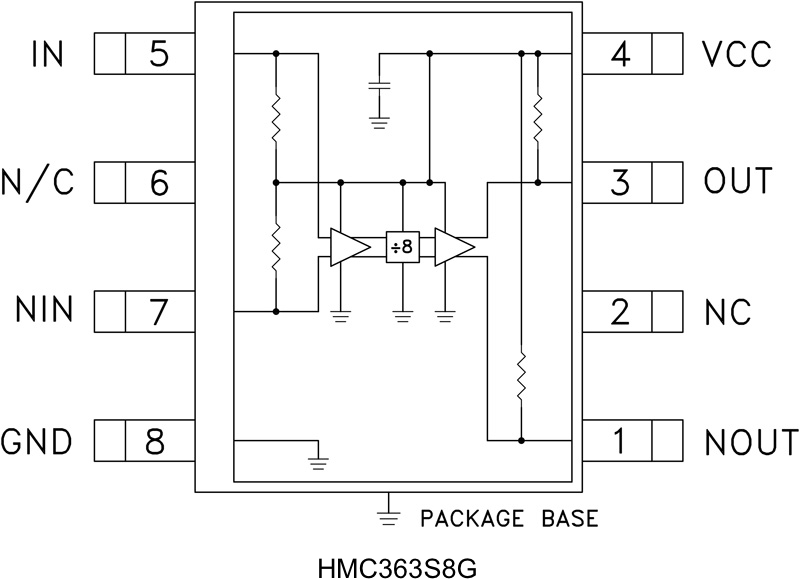

        HMC363S8G InGaP HBT 8分頻SMT封裝，DC - 12 GHz
