ADN2811 OC-48/OC-48 FEC時鐘和數據恢復技術手冊

概述
ADN2811可提供下列接收器功能：量化、信號電平檢測、時鐘和數據恢復，適用于OC-48和OC-48 FEC速率。該器件滿足所有的SONET抖動要求，包括抖動傳遞、抖動產生和抖動容差。所有規格均相對于-40℃至+85癈環境溫度而言，除非另有說明。
數據表：*附件：ADN2811 OC-48 OC-48 FEC時鐘和數據恢復技術.pdf

該器件主要用于WDM系統，可以結合外部參考時鐘或配有外部晶振的片內振蕩器使用。ADN2811同時支持2.48 Gbps和2.66 Gbps數字包裝器速率，無需更改參考時鐘。

該器件配合PIN二極管和TIA前置放大器，可以實現高度集成的低成本、低功耗光纖接收器。

當輸入信號電平降至用戶可調閾值以下時，接收器前端信號檢測電路會予以提示。信號檢測電路具有遲滯特性，可防止輸出震顫。

ADN2811采用緊湊型7 mm × 7 mm、48引腳芯片級封裝。

應用

• SONET OC-48、SDH STM-16和15/14 FEC
• WDM應答器
• 再生器/中繼器
• 測試設備
• 背板應用

特性

• 符合SONET抖動傳遞/產生/容差要求
• 量化器靈敏度：4 mV（典型值）
• 可調限幅電平：±100 mV
• 帶寬：1.9 GHz（最小值）
• 取得專利的時鐘恢復架構
• 信號丟失檢測范圍：3 mV至15 mV
• 單一參考時鐘頻率同時適用于本有SONET和15/14 (7%)包裝器速率
• 選擇19.44 MHz、38.88 MHz、77.76 MHz或155.52 MHz REFCLK
• LVPECL/LVDS/LVCMOS/LVTTL兼容輸入（LVPECL/LVDS，僅在155.52 MHz時）
• 19.44 MHz片內振蕩器與外部晶振配合使用
• 失鎖指示器
• 用于高速測試數據的回送模式
• 輸出靜噪和旁路特性
• 單電源供電：3.3 V
• 低功耗：540 mW（典型值）
• 7 mm × 7 mm、48引腳LFCSP

框圖

引腳配置描述

術語定義

最大、最小和典型規格

每個參數的規格都是通過對多片晶圓上多個器件的數據進行統計分析得出的。參數的典型值是該參數數據分布的平均值。如果一個參數有最大值（或最小值），那么這個值是通過將平均值加上（或減去）六倍的分布標準差來計算的。這個過程是為了容忍生產過程中的變化。如果平均值偏移了1.5個標準差，那么剩下的4.5個標準差對應的故障率僅為百萬分之3.4。對于所有測試的參數，測試限制都考慮了測試設備的變化，因此可以保證沒有器件的性能超出數據表規格。

輸入靈敏度和輸入過驅動

量化器的靈敏度和過驅動規格涉及失調電壓、增益和噪聲。量化器的邏輯輸出與模擬電壓輸入之間的關系如圖6所示。對于足夠大的正輸入電壓，輸出始終為邏輯1；同樣，對于負輸入，輸出始終為邏輯0。然而，輸出在邏輯1和邏輯0之間的轉換并非在精確的輸入電壓電平上發生，而是在一定的輸入電壓范圍內。在這個模糊區域內，輸出可能是1或0，甚至可能無法達到有效的邏輯狀態。這個區域的寬度由量化器輸入電壓噪聲決定。這個模糊區域的中心是量化器輸入失調電壓。輸入過驅動是指在置信水平為1×10?1?時，保證正確邏輯電平所需的信號幅度。

單端與差分

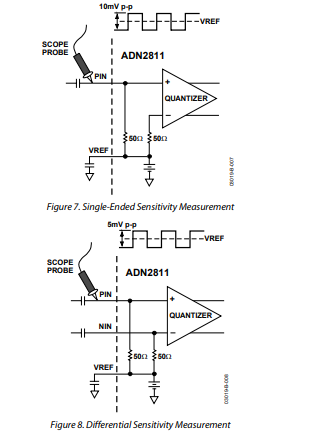

通常采用交流耦合來驅動量化器的輸入。這些輸入內部偏置到約 -0.6V的共模電位。用示波器探頭在圖7所示的點驅動ADN2811單端輸入并觀察量化器輸入時，會顯示一個二進制信號，其平均值等于共模電位，瞬時值在平均值上下波動。測量這個信號的峰 - 峰值幅度，并將最小值稱為量化器靈敏度，這很方便。參考圖6，由于正失調和負失調都需要考慮，所以靈敏度是過驅動值的兩倍。

差分驅動ADN2811（見圖8）時，通過示波器探頭觀察量化器輸入，靈敏度似乎有所提高。這是使用單端探頭造成的錯覺。一個5mV峰 - 峰值的信號似乎只能驅動ADN2811量化器的一半。然而，單端探頭只測量了信號的一半。真正的量化器輸入信號是這個值的兩倍，因?yàn)榱硪粋€(gè)量化器輸入與觀察到的信號是互補的。
