AD9540低抖動、基于DDS的時鐘發生器和頻率合成器技術手冊

概述
AD9540支持多種功能，包括信號合成和低抖動時鐘發生，適合各種應用。該器件內置高性能PLL電路，包括靈活的200 MHz鑒頻鑒相器和數字控制電荷泵電流。它還可以使低抖動、655 MHz CML模式（PECL兼容）輸出驅動器具有可編程壓擺率。器件支持最高2.7 GHz的外部VCO速率。片上400 MSPS DDS提供及精密的調諧分辨率和相位編程能力。信息通過一個串行I/O端口載入AD9540中，該端口的器件寫入速度為25Mb/s。還可以對AD9540分頻器模塊進行編程，支持?jǐn)U頻時鐘模式。

AD9540的額定工作溫度范圍為-40℃至+85℃擴展汽車應用溫度范圍。
數據表：*附件：AD9540低抖動、基于DDS的時鐘發生器和頻率合成器技術手冊.pdf

應用

• 為高性能數據轉換器提供時鐘
• 基站時鐘應用
• 網絡（SONET/SDH）時鐘
• 千兆以太網（GbE）時鐘
• 儀器儀表時鐘電路
• LO捷變頻率合成
• 汽車?yán)走_(dá)
• 雷達和掃描系統的FM線性調頻源
• 測試與測量設備
• 聲光設備驅動

特性

• 出色的內在抖動性能
• 200 MHz鑒頻鑒相器輸入
• 655 MHz可編程輸入分頻器用于鑒頻鑒相器(÷M,N) {M,N =1..16}（可旁路）
• 可編程RF分頻器(÷R) {R = 1、2、4、8}（可旁路）
• 8個可編程相位/頻率配置文件
• 400 MSPS內部DDS時鐘速度
• 48位頻率調諧字分辨率
• 14位可編程相位偏移
• 器件采用1.8 V電源供電
• I/O、CML驅動器和電荷泵輸出采用3.3 V電源供電
• 軟件控制關斷功能
• 48引腳LFCSP封裝
• 可編程電荷泵電流（最高達4 mA）
• 檢測到雙模式PLL鎖定
• 符合PECL標準的655 MHz CML模式輸出驅動器

框圖

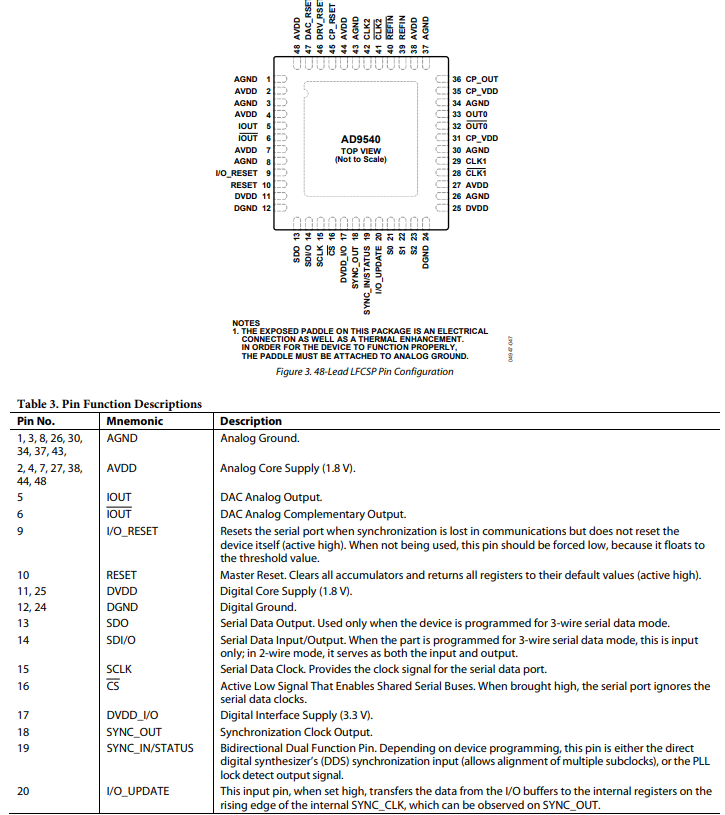

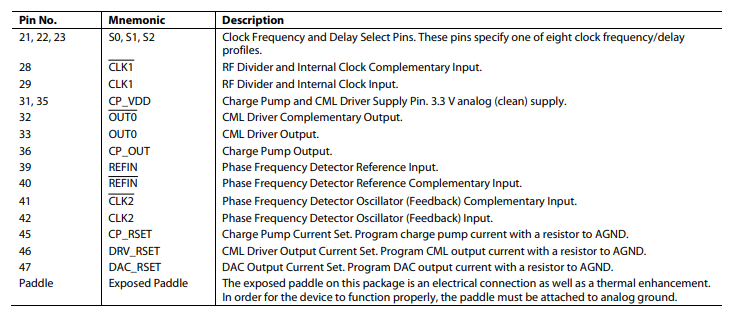

引腳配置描述

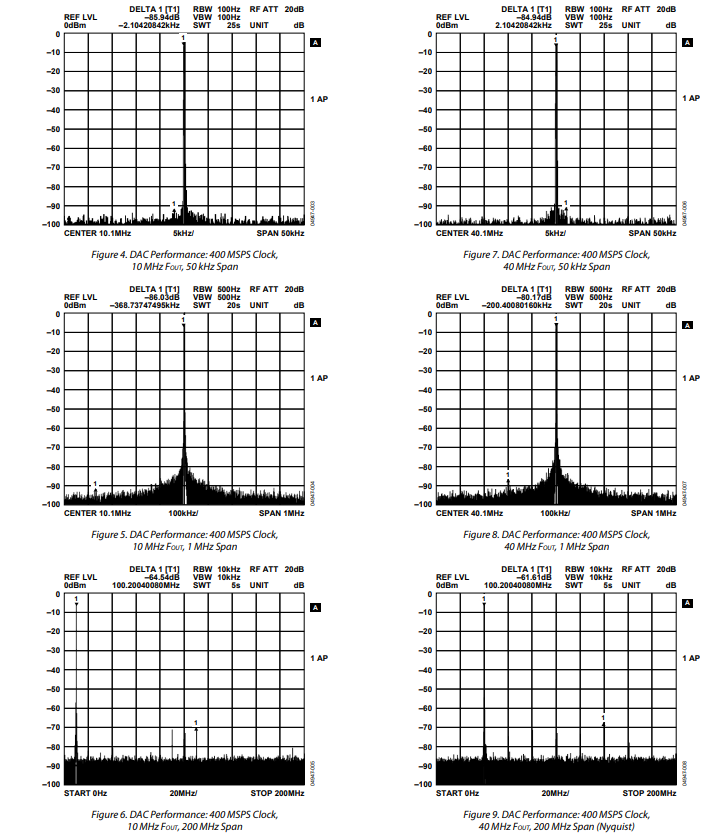

典型性能特征

應用電路說明

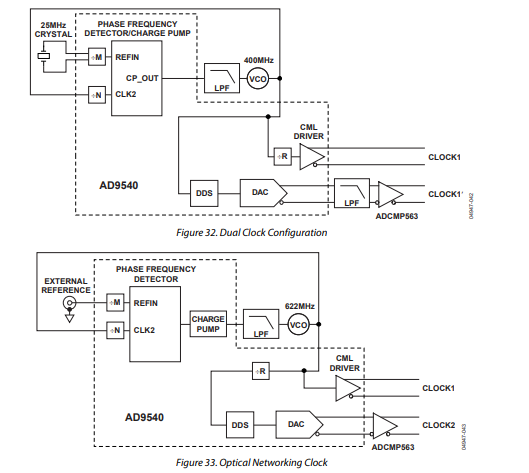

雙時鐘配置

在此電路中，M = 1，N = 16，R = 4。直接數字合成器（DDS）的調諧字也為1/4，這樣CLOCK1'的頻率就等于CLOCK1的頻率。DDS中的相位調整功能為CLOCK1'相對于CLOCK1提供14位可編程上升沿延遲能力（見圖32）。

光網絡時鐘

這是將AD9540配置為光網絡時鐘的情況。該環路可用于為OC12生成622 MHz時鐘。DDS可編程輸出8 kHz信號，作為子系統中其他電路的基準（見圖33）。

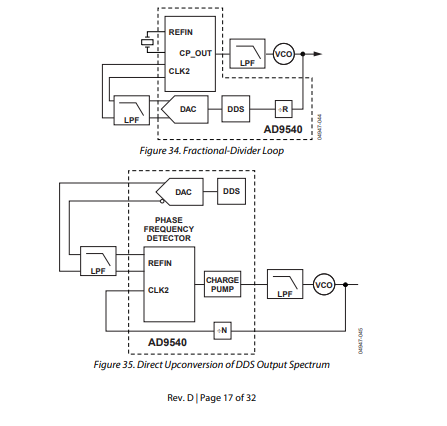

分?jǐn)?shù)分頻器環路

該環路在反饋路徑中提供DDS的精確（48位）分?jǐn)?shù)頻率除法功能以及DDS的頻率掃描功能。對DDS進行編程，可實現從24 MHz到25 MHz的掃描，壓控振蕩器（VCO）的輸出從2.7 GHz掃描到2.6 GHz。此情況下的參考源是一個簡單的晶體（見圖34）。

直接上變頻

AD9540被配置為使用DDS作為鎖相環（PLL）的精確參考源。由于VCO頻率小于655 MHz，它可以直接輸入到鑒頻鑒相器的反饋端。

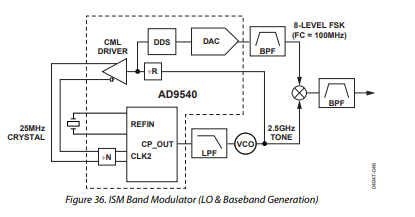

本振和基帶調制生成

利用AD9540的PLL部分生成本振（LO），DDS部分生成調制后的基帶，此電路使用外部混頻器在射頻工業、科學和醫學（ISM）頻段實現一些簡單的調制（見圖36）。
