TLV9054 適用于成本優化型應用的四路、5.5V、5MHz、15V/μs壓擺率、RRIO運算放大器技術手冊

科技觀察員 ? 2025-04-15 09:39 ? 次閱讀

TLV9051、TLV9052 和 TLV9054 器件分別為單通道、雙通道和四通道的運算放大器。這些器件可在 1.8V 至 6.0V 的低電壓下運行。輸入和輸出可以在非常高的壓擺率下軌到軌運行。這些器件非常適合需要低工作電壓、高壓擺率和低靜態電流的成本受限應用。TLV905x 系列的容性負載驅動器具有 150pF 的電容,而電阻式開環輸出阻抗使其能夠在更高的容性負載下更輕松地實現穩定。

數據手冊:*附件:TLV9054 適用于成本優化型應用的四路、5.5V、5MHz、高壓擺率、RRIO運算放大器技術手冊.pdf

TLV905xS 器件具有關斷模式,允許放大器切換至典型電流消耗低于 1μA 的待機模式。

TLV905x 系列易于使用,因?yàn)樗哂蟹€(wěn)定的單位增益,集成了 RFI 和 EMI 濾波器,且不會在過驅動情況下出現相位反轉。

特性
? 高壓擺率:15V/μs
? 低靜態電流:330μA
? 軌至軌輸入和輸出
? 低輸入失調電壓:±0.33mV
? 單位增益帶寬:5MHz
? 低寬帶噪聲: 15nV/√Hz
? 低輸入偏置電流:2pA
? 單位增益穩定
? 內置 RFI 和 EMI 濾波器
? 適用于低成本應用的可擴展 CMOS 運算放大器系列
? 可在電源電壓低至 1.8V 的情況下運行
? 工作溫度范圍:-40°C 至 125°C

引腳功能和配置

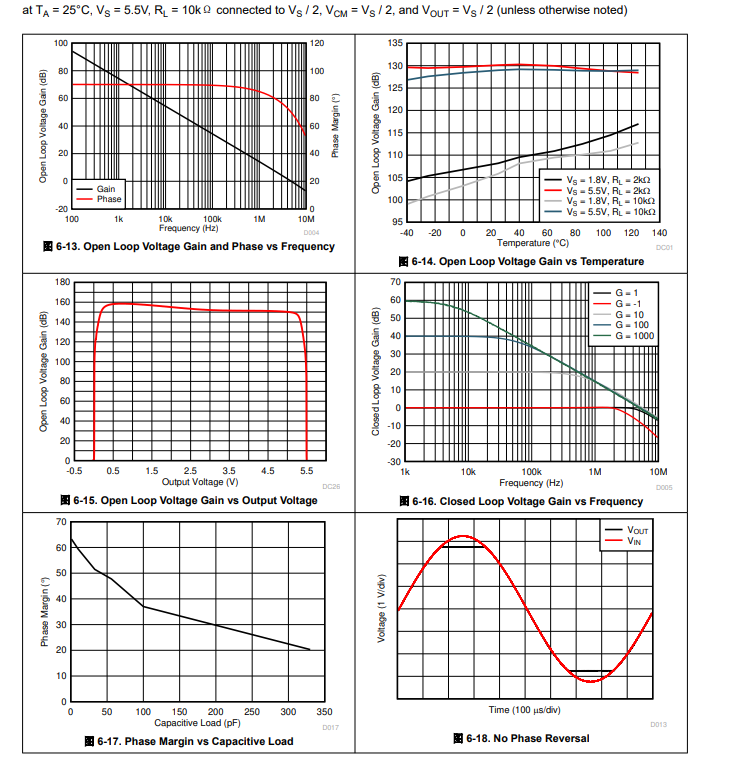

典型特性

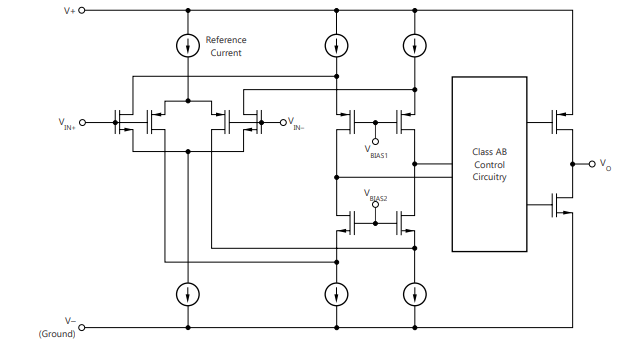

功能方框圖

應用
? HVAC:暖通空調
? 光電二極管放大器
? 用于實現直流電機控制的電流分流監控
? 白色家電(冰箱、洗衣機等)
? 傳感器信號調節
? 有源濾波器
? 低側電流檢測
