小功率直流樁計量不準怎么辦？

簡婷

安科瑞電氣股份有限公司 上海嘉定 201801

技術支持18701998775

概述：近年來新能源汽車產業蓬勃發展，作為新能源汽車的重要配套設施，充電樁的建設與完善至關重要。小功率直流充電樁以其獨特優勢，在眾多充電場景中嶄露頭角，而準確的電能計量不僅關乎消費者權益，也是充電樁運營管理的關鍵環節。深入了解小功率直流充電樁的應用場景及直流電能計量要求，對推動新能源汽車產業健康發展意義重大。

1.小功率直流充電樁的特點及應用

小功率直流充電樁功率范圍通常為 7kW-30kW，部分可達到 40kW，介于交流樁和大功率直流樁之間。相比大功率直流充電樁，它安裝要求簡單，部署方便，成本較低；相對交流樁，它能更快的為新能源車補充電能，減少里程焦慮，因而得到越來越多的應用。

直接快充：通過車輛快充口（9孔DC接口）直接供電，無需依賴車載充電機，充電效率更高。

靈活適配：支持380V民用電，無需專用配電設施，安裝成本低。

場景廣泛：適用于無交流充電口的車型、電池容量大但交流充電慢的車型，以及家庭、社區、商場、景區等專用充電需求。

安科瑞小功率30kw汽車直流充電樁應用于:家用場景，社區停車場.商業場所(商場，超市，酒店，寫字樓等).景區及公共停車場，充電樁配套電能計量電表選型參

安科瑞電瓶車智能充電樁&云平臺解決方案

圖1 安科瑞AEV200-DC030D 30kW直流充電樁

1.1 家用

對于家庭用戶而言，小功率直流充電樁安裝便捷，支持380V民用電接入，無需復雜的專用配電設施。以80-100度電的新能源車為例，在家使用小功率直流充電樁，利用夜間低谷電價時段剛好能充滿，降低充電成本的同時減少里程焦慮。

圖2 家用小直流充電樁應用場景

1.2 社區停車場

社區停車場是小功率直流充電樁的重要應用場所。小功率直流充電樁可根據社區停車位分布靈活安裝，能有效解決社區內新能源汽車充電難題。相比交流充電樁，小功率直流充電樁充電速度更快，能節省等待時間。

圖3 社區停車場小直流充電樁應用場景

1.3 商業場所

商場、超市、酒店、寫字樓等商業場所人員流動大，在此類場所安裝小功率直流充電樁，能為用戶提供便捷充電服務。以某大型商場為例，在停車場安裝了20kW的小功率直流充電樁。消費者在購物、用餐的 2~3小時內，車輛可補充一定電量，滿足后續出行需求。這不僅為消費者提供便利，還在保障安全的前提下提升服務品質。

圖4 商業辦公場所小直流充電樁應用場景

1.4 景區及公共停車場

景區和公共停車場具有車輛臨時?？?、停留時間不確定等特點。在景區停車場安裝小功率直流充電樁，可滿足游客新能源汽車充電需求。

圖5 景區小直流充電樁應用場景

2 小功率直流充電樁的直流電能計量要求

2.1計量精度要求

小功率直流充電樁的計量精度直接關系到消費者利益和運營商的成本核算。按照相關標準，如JJG 1149-2022《電動汽車非車載充電機檢定規程》要求，對于直流充電樁，其準確度等級分為1級和2級。

2.2穩定性要求

直流電能計量的穩定性對長期可靠計費至關重要。小功率直流充電樁可能面臨不同環境溫度、濕度以及電網波動等因素影響。為確保穩定性，充電樁需配備高質量的計量模塊，并具備良好的溫度補償和抗干擾能力，能在-20℃至+50℃的環境溫度范圍內，保證計量穩定性，確保長期穩定、準確計費。

2.3 數據記錄與傳輸要求

為實現精細化運營管理，小功率直流充電樁需具備完善的數據記錄與傳輸功能。在數據記錄方面，要詳細記錄每次充電的起始時間、結束時間、充電電量、充電費用等信息。運營方通過平臺可實時監控充電樁運行狀態與電能計量情況，及時發現并處理問題，提升運營效率與服務質量。

2.4與充電設施兼容性要求

隨著新能源汽車技術發展，不同品牌、型號車輛充電需求存在差異，這就要求小功率直流充電樁的電能計量具備良好兼容性。一方面，計量系統要能適應不同車輛充電電壓、電流變化范圍。另一方面，要與不同充電協議兼容。

3 小功率直流充電樁的電能計量選型

針對小功率直流樁，DJSF1352-D300型一體化直流電能表是理想選擇。DJSF1352-D300型直流電能表是由安科瑞電氣研發和生產的分流器和計量儀表一體化的高精度直流計量儀表，對應直流電流300A以內。

圖6 DJSF1352-D300一體式直流計量儀表

3.1 體積小巧，安裝便捷

DJSF1352-D300采用分流器一體式設計，體積僅為傳統分體式電表的1/3~1/4，適配緊湊的充電樁內空間，采用標準的 DIN35mm 導軌式安裝。

圖7 DJSF1352-D300一體式直流計量儀表安裝尺寸（單位：mm）

3.2 高精度、高可靠性計量

DJSF1352-D300直流計量精度達B級(1.0級)，工作溫度范圍寬（-40℃~+70℃），濕度≤95%RH，平均無故障時間≥5萬小時，適應復雜戶外環境。

3.3 功能全面，兼容性強

DJSF1352-D300直流計量儀表具備Modbus-RTU、DL/T 645-2007、DL/T698等多種通訊協議，可選擇一路秒脈沖輸出，一路電能脈沖輸出。電壓輸入范圍為DC 0-1000V，電流輸入支持300A以內，數據記錄和傳輸滿足國家相關標準要求，并兼容絕大多數主流電動汽車充電要求。

圖9 DJSF1352-D300一體式直流計量儀表接線示意圖

3.4 設備選型

安科瑞小直流充電樁和直流計量儀表選型如下表：

4.結論

在新能源汽車浪潮席卷全球的當下，小功率直流充電樁正以"即裝即用、靈活適配"的獨特優勢重構充電生態。從社區停車場到商業綜合體，從家庭車庫到文旅景區，這款功率覆蓋7kW-40kW的"充電輕騎兵"，憑借無需專用配電、夜間谷電高效補能等特性，正在打破"大樁難建、慢充焦慮"的行業困局。其直接快充技術通過9孔DC接口直連車輛電池系統，充電效率較傳統交流樁提升40%，讓用戶在商場觀影的2小時里即可完成續航100公里的電能儲備。

安科瑞DJSF1352-D300型計量儀表，在-40℃極寒與70℃高溫場景下仍能保持1.0級精度，通過智能溫補算法和多重抗干擾設計，將計量誤差鎖定在千分之五內。其內置的DL/T 645-2007等多協議通訊模塊，配合云端管理系統，不僅實現充電量、時段電價、設備狀態的毫秒級響應，更構建起覆蓋設備全生命周期的數字孿生體系。

面對未來800V高壓平臺車型的普及趨勢，安科瑞AEV200系列充電樁已率先完成前瞻性布局。模塊化設計的DJSF1352-D300電表可無縫適配1000V寬電壓平臺，配合分流器一體式結構創造的87%空間優化率，為充電樁運營商帶來每臺設備年均1500元的運維成本降幅。這種"精準計量+智慧物聯"的雙核驅動模式，正在為綠色出行生態構建可信賴的能源基礎設施。

安科瑞充電樁收費運營云平臺助力有序充電開展

1概述

AcrelCloud-9000安科瑞充電柱收費運營云平臺系統通過物聯網技術對接入系統的電動電動自行車充電站以及各個充電整法行不間斷地數據采集和監控，實時監控充電樁運行狀態，進行充電服務、支付管理，交易結算，資要管理、電能管理，明細查詢等。同時對充電機過溫保護、漏電、充電機輸入/輸出過壓，欠壓，絕緣低各類故障進行預警；充電樁支持以太網、4G或WIFI等方式接入互聯網，用戶通過微信、支付寶，云閃付掃碼充電。

2應用場所

適用于民用建筑、一般工業建筑、居住小區、實業單位、商業綜合體、學校、園區等充電樁模式的充電基礎設施設計。

3系統結構

系統分為四層：

1）即數據采集層、網絡傳輸層、數據層和客戶端層。

2）數據采集層：包括電瓶車智能充電樁通訊協議為標準modbus-rtu。電瓶車智能充電樁用于采集充電回路的電力參數，并進行電能計量和保護。

3）網絡傳輸層：通過4G網絡將數據上傳至搭建好的數據庫服務器。

4）數據層：包含應用服務器和數據服務器，應用服務器部署數據采集服務、WEB網站，數據服務器部署實時數據庫、歷史數據庫、基礎數據庫。

5）應客戶端層：系統管理員可在瀏覽器中訪問電瓶車充電樁收費平臺。終端充電用戶通過刷卡掃碼的方式啟動充電。

小區充電平臺功能主要涵蓋充電設施智能化大屏、實時監控、交易管理、故障管理、統計分析、基礎數據管理等功能，同時為運維人員提供運維APP，充電用戶提供充電小程序。

4安科瑞充電樁云平臺系統功能

4.1智能化大屏

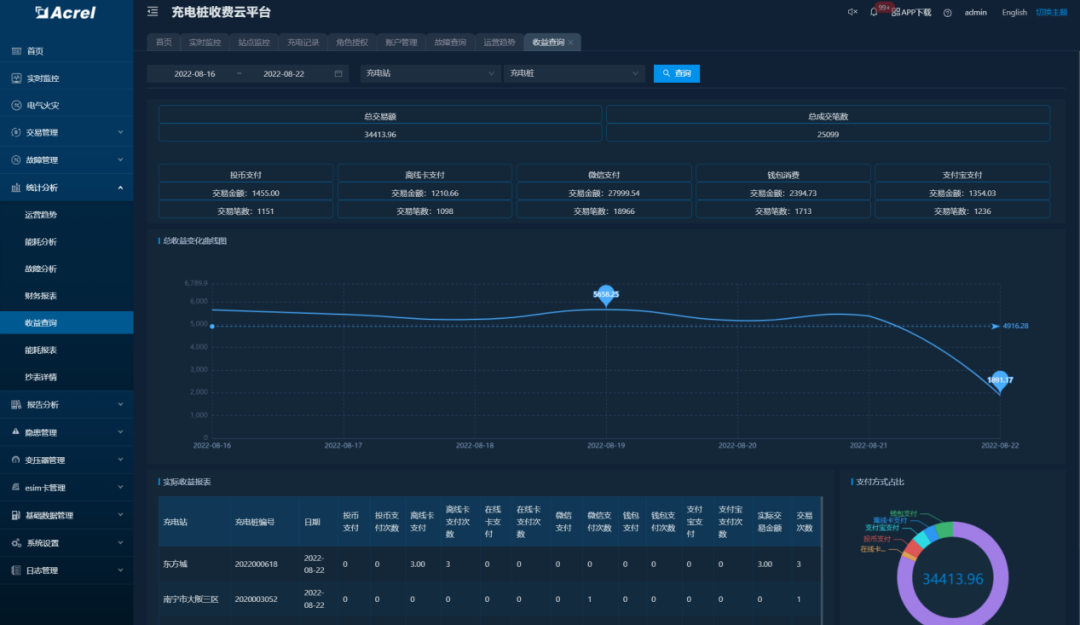

智能化大屏展示站點分布情況，對設備狀態、設備使用率、充電次數、充電時長、充電金額、充電度數、充電樁故障等進行統計顯示，同時可查看每個站點的站點信息、充電樁列表、充電記錄、收益、能耗、故障記錄等。統一管理小區充電樁，查看設備使用率，合理分配資源。

4.4.2實時監控

實時監視充電設施運行狀況，主要包括充電樁運行狀態、回路狀態、充電過程中的充電電量、充電電壓電流，充電樁告警信息等。

4.4.3交易管理

平臺管理人員可管理充電用戶賬戶，對其進行賬戶進行充值、退款、凍結、注銷等操作，可查看小區用戶每日的充電交易詳細信息。

4.4.4故障管理

設備自動上報故障信息，平臺管理人員可通過平臺查看故障信息并進行派發處理，同時運維人員可通過運維APP收取故障推送，運維人員在運維工作完成后將結果上報。充電用戶也可通過充電小程序反饋現場問題。

4.4.5統計分析

通過系統平臺，從充電站點、充電設施、、充電時間、充電方式等不同角度，查詢充電交易統計信息、能耗統計信息等。

4.4.6基礎數據管理

在系統平臺建立運營商戶，運營商可建立和管理其運營所需站點和充電設施，維護充電設施信息、價格策略、折扣、優惠活動，同時可管理在線卡用戶充值、凍結和解綁。

4.4.7運維APP

面向運維人員使用，可以對站點和充電樁進行管理、能夠進行故障閉環處理、查詢流量卡使用情況、查詢充電充值情況，進行遠程參數設置，同時可接收故障推送

4.8充電小程序

面向充電用戶使用，可查看附近空閑設備，主要包含掃碼充電、賬戶充值，充電卡綁定、交易查詢、故障申訴等功能。

4.5系統硬件配置
