MSPM0L1227-Q1 汽車級 32MHz Arm? Cortex-M0?+ MCU數據手冊

科技綠洲 ? 2025-04-14 11:03 ? 次閱讀

MSPM0Lx22x 微控制器MCU) 屬于基于 Arm Cortex-M0+ 32 位內核平臺的高度集成、超低功耗 32 位 MSPM0 MCU 系列,運行頻率高達 32MHz。這些 MCU 為需要 128KB 至 256KB 閃存、小型封裝(低至 4mm x 4mm)或高引腳數封裝(多達 80 個引腳)的應用提供了成本優化和設計靈活性的結合。這些器件包括 VBAT 備份島、可選的分段 LCD 控制器(在 MSPM0L222x 上)、網絡安全使能器和高性能集成模擬,并在整個工作溫度范圍內提供出色的低功耗性能。
*附件:mspm0l1227-q1.pdf

提供高達 256KB 的嵌入式閃存程序存儲器,內置糾錯碼 (ECC) 和高達 32KB 的 SRAM,具有 ECC 和奇偶校驗保護。閃存分為兩個主 bank 以支持現場固件更新,并在兩個主 bank 之間提供地址交換支持。VBAT 島中提供了一個額外的 32 字節備份存儲器,由 VBAT 引腳提供,即使主電源 (VDD) 丟失,也會保留。

VBAT 島提供了一個完全獨立的輔助電源域(與主電源分開),該電源從備用電源(如電池、超級電容器或備用電壓電平(1.62V 至 3.6V))為低頻模塊供電。VBAT 島包括低頻時鐘系統 (LFOSC、LFXT)、實時時鐘、篡改檢測和時間戳邏輯、獨立的看門狗定時器和 32 字節備份存儲器。多達 5 個數字 IO 由 VBAT 電源供電。當 VDD 大于 VBAT 時,提供一種充電模式,可以選擇從初級 (VDD) 電源對 VBAT 引腳上的超級電容器進行涓流充電。

超低功耗分段 LCD 控制器(在 MSPM0L2228 和 MSPM0L2227 器件上)支持在各種多路復用器和偏置配置中驅動多達 59 個引腳的 LCD 玻璃,從而實現低成本顯示。

靈活的網絡安全使能器可用于支持安全啟動、安全的現場固件更新、IP 保護(僅執行內存)、密鑰存儲等。為各種 AES 對稱密碼模式以及 TRNG 熵源提供硬件加速。網絡安全架構已通過 Arm? PSA 1 級認證。

提供一組高性能模擬模塊,包括一個支持多達 26 個外部通道的 12 位 1.68Msps SAR ADC。該器件提供模擬比較器,以支持模擬信號的低功耗或低延遲監測。片內電壓基準 (1.4V 或 2.5V) 可用于為 ADC 和比較器提供穩定的基準電壓。支持使用內部溫度傳感器、VDD 電壓和 VBAT 電壓對芯片溫度進行環境監控。

TI MSPM0 系列低功耗 MCU 由具有不同模擬和數字集成程度的器件組成,使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合,使系統設計人員能夠在降低能耗的同時提高性能。

MSPM0Lx22x MCU 由廣泛的硬件和軟件生態系統提供支持,并提供參考設計和代碼示例,以快速啟動設計。開發套件包括可供購買的 LaunchPad。TI 還提供免費的 MSP 軟件開發套件 (SDK),該套件作為 TI 資源瀏覽器中 Code Composer Studio? IDE 桌面和云版本的組件提供。MSPM0 MCU 還得到了廣泛的在線宣傳資料、MSP Academy 培訓以及通過 TI E2E? 支持論壇提供的在線支持。

特性

  • 符合 AEC-Q100 1 級標準,適用于汽車應用
  • 對 FuSa 的支持
    • ISO26262 ASIL B
  • 核心
    • Arm 32 位 Cortex-M0+ CPU,帶內存保護單元,頻率高達 32MHz
  • PSA-L1 認證
  • 作特性
    • 擴展溫度:–40°C 至 125°C
    • 寬電源電壓范圍:1.62V 至 3.6V
  • 記憶
    • 高達 256KB 的閃存,帶 ECC
      • 具有地址交換和 OTA 更新的雙銀行
    • 32KB SRAM,帶 ECC 或奇偶校驗
    • 32B 備份內存^(1)^
  • 高性能模擬外設
    • 12 位 1.68Msps 模數轉換器 (ADC),多達 26 個外部通道
    • 可配置的 1.4V 或 2.5V 內部共享電壓基準 (VREF)
    • 帶 8 位基準 DAC 的比較器 (COMP)
    • 集成溫度傳感器
  • 用戶界面
    • 超低功耗分段式 LCD 控制器,支持多達 8×51 和 4×55 LCD 顯示器^(2)^
  • 優化的低功耗模式
    • 運行:106μA/MHz (CoreMark)
    • 停止:54kHz 時為 32μA
    • STANDBY1 1.2μA (VDD)、1.1μA (VBAT),具有 32kHz、LFXT、RTC 和 SRAM 以及完全保留的寄存器
    • 關斷:80nA (VDD)、1.1μA (VBAT),具有 32kHz、LFXT、RTC 和 I/O 喚醒功能
  • 智能數字外設
    • 7 通道 DMA 控制器
    • 15 通道事件交換矩陣信令系統
    • 6 個定時器,支持多達 18 個 PWM 輸出,所有輸出均可在 STANDBY 模式下運行
      • 一個帶死區的 16 位高級定時器
      • 一個 32 位通用定時器
      • 4 個 16 位通用定時器
    • 窗口看門狗定時器 (WWDT)
    • 位于 VBAT 孤島中的獨立看門狗定時器 (IWDT)
  • 通信接口
    • 5 個 UART 模塊,其中 2 個支持 LIN、IrDA、DALI、智能卡、曼徹斯特
    • 三個 I2C 模塊支持 SMBus/PMBus 和從 STOP 模式喚醒,其中兩個支持高達 FM+ (1Mbps)
    • 兩個 SPI 模塊,支持高達 16Mbps 的速率
  • 時鐘系統
    • 內部 4MHz 至 32MHz 振蕩器,精度高達 ±1.2% (SYSOSC)
    • 內部 32kHz 振蕩器 (LFOSC),精度為 ±3% 1
    • 外部 4MHz 至 32MHz 晶體振蕩器 (HFXT)
    • 外部 32kHz 晶體振蕩器 (LFXT)1
    • 外部 LF1 和 HF 數字時鐘輸入
    • 數字時鐘輸出
  • 數據完整性和加密
    • 支持 GCM/GMAC、CCM/CBC-MAC、CBC、CTR 的 AES 加速器
    • 安全密鑰存儲,最多可存儲四個 AES 密鑰
    • 用于保護代碼和數據的靈活防火墻
    • 真隨機數生成器 (TRNG)
    • 循環冗余校驗器(CRC-16、CRC-32)
  • VBAT 島(輔助電源)1
    • 具有專用 VBAT 引腳的獨立電源
    • 內部超級電容充電器
    • 實時時鐘 (RTC)
    • 帶時間戳的篡改檢測
    • 獨立看門狗定時器 (IWDT)
    • 暫存器內存 (SPM)
  • 靈活的 I/O 功能
    • 多達 73 個 GPIO
    • 多達 5 個 GPIO 由 VBAT 引腳1 提供
  • 開發支持
    • 2 引腳串行線調試 (SWD)
  • 套餐選項
    • 80 引腳 LQFP
    • 64 引腳 LQFP
    • 48 引腳 LQFP、VQFN^(3)^
    • 32 引腳 VQFN3
    • 24 引腳 VQFN3
  • 家庭成員(另請參閱設備比較)
    • MSPM0L2228:256KB 閃存,LCD
    • MSPM0L2227:128KB 閃存,LCD
    • MSPM0L1228:256KB 閃存
    • MSPM0L1227:128KB 閃存
  • 開發工具包和軟件(另請參閱工具和軟件)
    • LP-MSPM0L2228 LaunchPad? 開發套件
    • MSP 軟件開發工具包 (SDK)

參數

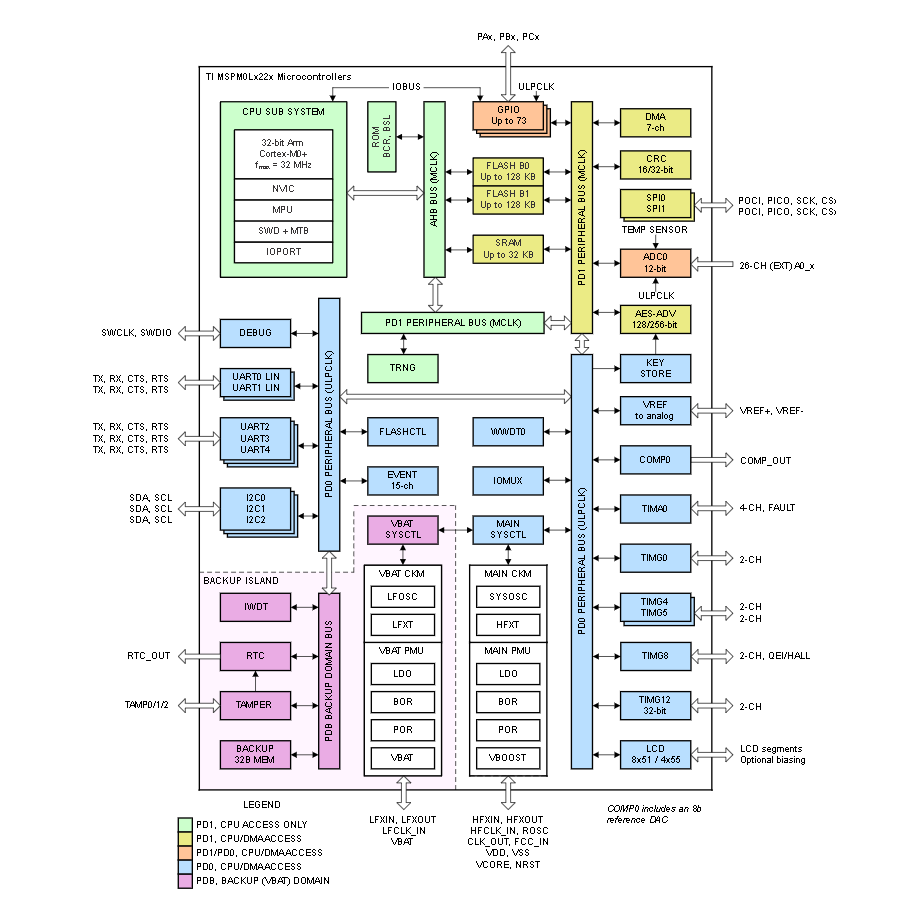

方框圖

1. 主要特性

  • ?安全功能?:
    • ?密鑰存儲?:支持多達四個AES密鑰的安全存儲。
    • ?防火墻?:提供靈活的防火墻功能,保護代碼和數據。
    • ?隨機數生成器?:內置真隨機數生成器(TRNG)。
    • ?CRC校驗?:支持CRC-16和CRC-32循環冗余校驗。
    • ?獨立供電?:具有獨立的VBAT引腳和VBAT島,支持輔助供電。
    • ?實時時鐘?:內置實時時鐘(RTC)和超級電容器充電器。
    • ?篡改檢測?:具有帶時間戳的篡改檢測功能。
  • ?I/O特性?:
    • ?GPIO數量?:最多73個GPIO,其中最多5個由VBAT引腳供電。
    • ?調試接口?:支持2引腳串行線調試(SWD)。
    • ?封裝選項?:提供多種LQFP和VQFN封裝選項。

2. 應用領域

  • ?通用應用?:適用于需要高安全性的嵌入式系統
  • ?特定應用?:可用于安全啟動、安全固件更新、IP保護等場景。

3. 功能模塊

  • ?CPU?:基于Arm Cortex-M0+的32位CPU,支持高達32MHz的時鐘頻率。
  • ?內存?:
    • ?Flash?:128KB(MSPM0L1227)或256KB(MSPM0L2228)的非易失性Flash存儲器。
    • ?SRAM?:提供ECC保護的SRAM。
  • ?外設?:
    • ?ADC?:12位模數轉換器,支持多達26個外部輸入通道。
    • ?比較器?:具有可編程遲滯和參考電壓的比較器。
    • ?定時器?:多個定時器模塊,支持多種計數模式和時鐘源。
    • ?通信接口?:I2C、SPI、UART等通信接口。
    • ?LCD控制器?:直接驅動LCD顯示。

4. 開發支持

  • ?工具?:提供Code Composer Studio等開發工具支持。
  • ?文檔?:包括技術參考手冊、用戶指南等文檔支持。

5. 電氣特性

  • ?工作電壓?:支持多種工作電壓范圍。
  • ?功耗?:提供多種工作模式下的功耗數據。

6. 安全認證

  • ?PSA認證?:網絡安全架構獲得Arm PSA Level 1認證。

7. 封裝與尺寸

  • ?封裝類型?:提供多種LQFP和VQFN封裝選項。
  • ?尺寸?:具體尺寸因封裝類型而異,文檔中提供了詳細的封裝尺寸圖。
