TPS3825-Q1 具有手動復位功能的汽車電壓監控器（復位 IC）數據手冊

對于所有帶有 TPS3820-xx-Q1 的新設計，請使用 TPS3820-xxQPDBVRQ1 零件編號。TPS3820-xxQP 在功能上等效，是 TPS3820xxQ 的替代品。不建議將 TPS3820-xxQDBVRQ1 用于新設計 （NRND）。

TPS382x-xx-Q1 系列監控器主要為 DSP 和基于處理器的系統提供電路初始化和時序監控。上電期間，當電源電壓 VDD 大于 1.1V 時，RESET 置位。此后，只要 VDD 保持在閾值電壓 VIT? 以下，電源電壓監控器就會監控 VDD 并保持 RESET 低電平。內部定時器延遲輸出返回到非活動狀態 （高），以驗證系統復位是否正確。延遲時間 td 在 VDD 上升到閾值電壓 VIT - 以上后開始。當電源電壓降至閾值電壓 VIT? 以下時，輸出再次變?yōu)橛行?（低電平）。無需外部組件。該系列的所有器件都具有一個固定的感應閾值電壓 VIT–，由內部分壓器設置。TPS382x-xx-Q1 系列還提供 200 毫秒 （TPS3820-xx-Q1） 和 1.6 秒 （TPS3823/4/8-xx-Q1） 的看門狗超時選項。
*附件：帶看門狗定時器的 TPS382x-xx-Q1 電壓監視器數據表 .pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 125°C
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• ESD 保護超過 2000V，符合 MIL-STD-883 方法 3015;使用人體模型 （C = 100pF， R = 1500Ω）
• 具有 200ms （TPS3823/4/5/8-xx-Q1） 或 25ms （TPS3820-xx-Q1） 固定延遲時間的上電復位發生器
• 手動復位輸入 （TPS3820/3/5/8-xx-Q1）
• 復位輸出提供低電平有效 （TPS3820/3/4/5-xx-Q1）、高電平有效 （TPS3824/5-xx-Q1） 和漏極開路 （TPS3828-xx-Q1）
• 電源電壓監控范圍：2.5V、3V、3.3V、5V
• 看門狗定時器 （TPS3820/3/4/8-xx-Q1）
• 電源電流為 15μA（典型值）
• 5 引腳 SOT-23 封裝
• 溫度范圍：?40°C 至 125°C

參數

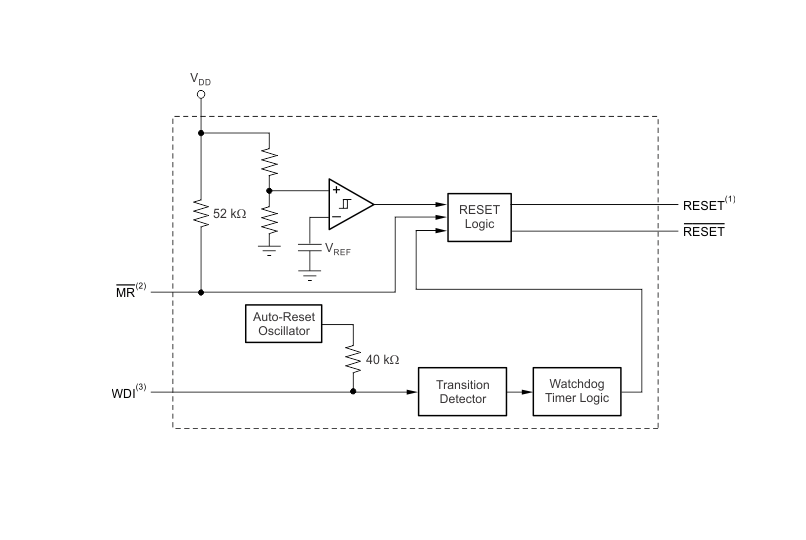

方框圖

1. 產品概述

• ?產品系列?：TPS382x-xx-Q1
• ?主要功能?：電路初始化、時序監控、看門狗定時器、電源復位生成器
• ?應用領域?：汽車電子、工業設備、可編程控制、便攜式電池供電設備、智能儀器、無線通信系統

2. 產品特點

• ?汽車級應用?：符合AEC-Q100標準，溫度等級1：-40°C至125°C
• ?ESD保護?：超過2000V（HBM模型），CDM ESD分類C4B
• ?復位輸出類型?：
  • 活躍低電平（TPS3820/3/4/5-xx-Q1）
  • 活躍高電平（TPS3824/5-xx-Q1）
  • 開漏輸出（TPS3828-xx-Q1）
• ?看門狗定時器?：可選200ms（TPS3820-xx-Q1）或1.6s（TPS3823/4/8-xx-Q1）
• ?供電電壓監控范圍?：2.5V, 3V, 3.3V, 5V
• ?封裝?：5引腳SOT-23封裝
• ?工作溫度范圍?：-40°C至125°C

3. 引腳配置與功能

• ?引腳說明?：
  • ?GND?：接地
  • ?MR?：手動復位輸入（TPS3820/3/5/8-xx-Q1）
  • ?RESET?：復位輸出
  • ?WDI?：看門狗定時器輸入（TPS3820/3/4/8-xx-Q1）
  • ?V_DD?：供電電壓

4. 電氣特性

• ?供電電流?：典型值為15μA
• ?輸出高電平電壓?（V_OH）：根據型號和測試條件不同，范圍在0.8×V_DD至V_DD-1.5V之間
• ?輸出低電平電壓?（V_OL）：根據型號和測試條件不同，范圍在0.4V至0.45V之間
• ?電源上電復位電壓?（V_POR）：0.9V
• ?輸入閾值電壓?（V_IT-）：根據型號和溫度范圍不同，2.5V至5V型號分別為2.19V至4.64V

5. 時序要求

• ?看門狗超時時間?（t_tout）：
  • TPS3820-xx-Q1：112ms至300ms
  • TPS3823/4/8-xx-Q1：0.9s至2.5s
• ?延遲時間?（t_d）：
  • TPS3820-xx-Q1：15ms至37ms
  • TPS3823/4/5/8-xx-Q1：120ms至300ms

6. 應用與實施

• ?典型應用?：供電軌監控，結合看門狗超時和延遲功能，用于微控制器等設備的電源管理。
• ?布局指導?：建議將V_DD解耦電容靠近設備，避免使用長供電節點跡線。

7. 封裝與訂購信息

• ?封裝類型?：SOT-23（5引腳）
• ?訂購信息?：提供了多種型號和封裝選項，包括RoHS和Green合規選項。

8. 文檔與支持

• ?相關文檔?：提供了電壓監視器（復位IC）的常見問題解答（FAQ）、禁用看門狗定時器的指南等。
• ?支持資源?：TI E2E?支持論壇提供快速驗證答案和設計幫助。

9. 注意事項

• ?靜電放電（ESD）警告?：集成電路可能因ESD而損壞，建議采取適當?shù)念A(yù)防措施。
• ?免責聲明?：TI提供的技術和可靠性數據、設計資源等“按原樣”提供，并免除所有明示或暗示的保證。
