油浸式電力變壓器的預防性試驗會測試到哪些參數

一、油浸式變壓器按外殼型式

1非封閉型油浸式變壓器：主要有S8、S9、S10等系列產品，在工礦企業、農業和民用建筑中廣泛使用。

2封閉型油浸式變壓器：主要有S9、S9-M、S10-M 等系列產品，多用于石油、化工行業中多油污、多化學物質的場所。

3 密封型油浸式變壓器：主要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列產品，可做工礦企業、農業、民用建筑等各種場所配電之用。

二 試驗項目

1.、測量變壓器一、二次繞組電阻。 2.、測量變壓器之絕緣電阻。 3、油中的溶解氣體的色譜分析 4、測量泄漏電流 5、繞組和電容型套管的絕緣介質因數的測試 6、交流耐壓試驗 7.、測量變壓器之極性。 8.、測量變壓器之變比。

三、試驗的方法

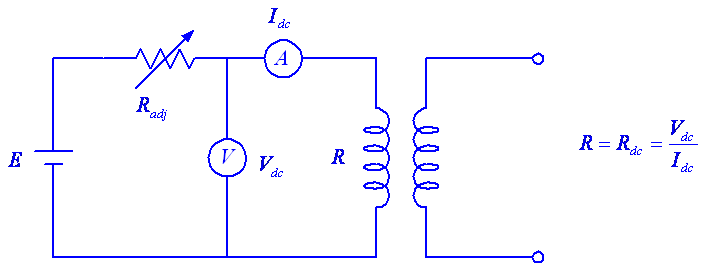

1、繞組電阻的量測單相變壓器：單相變壓器一、二次側繞組電阻非常低。因此，可利用電橋或利用直流降壓法測量 三相變壓器：在三相變壓器中若三組繞組為獨立繞組，則每一相之電阻可利用單相測量之方法測量，目的：發現導電回路缺陷，檢查變壓器內部回路是否良好，繞組內部的焊接是否可靠。方法：電橋法

快速測量法：直接法；助磁法；消磁法（1）直接法：在雙臂電橋的電源側接一個附加電阻----電阻突變法附加電阻的值是被側電阻的4-6倍方法：先合S2短接R，后合S1電流快速增最，到達預定值斷開S2，電流減小到穩定值，測出直流電阻值。（適用于110KV—220KV）的變壓器）（2）助磁法：為了縮短大容量、低電阻的變壓器的測量時間。在測量低壓繞組時，把高壓和低壓側電流回路串聯在一起，電流方向一致，鐵芯快速飽和，加快測量的速度。

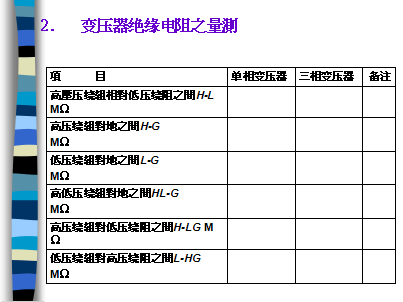

2、絕緣電阻值的測量 變壓器絕緣電阻值，主要測量包括：高壓線圈對鐵芯(H-G)，低壓線圈對鐵芯(L-G) 和高低線圈對鐵芯之絕緣電阻 (H-L)，一般可利用絕緣電阻測量儀，在測量時應將被測量的繞組各引線端短路，其余各分側繞組短路接地。對應油浸式變壓器

3、油中的溶解氣體的色譜分析當溶解氣體含量有增長的趨勢，可結合產氣率判斷，必要時縮短周期進行追蹤分析。，應充油循環靜置一段時間后再測量。測量后被測繞組應充分放電

4、繞組泄漏電流的測量通過加高的直流電壓，發現某些絕緣電阻試驗所不能發現的缺陷。測量方法：同絕緣電阻的測量方法。注意：測量時，用負極性電源加壓到試驗電壓，到達1min后讀取的電流值------泄漏電流。讀數時將微安表接在高電位處；試驗結束要充分放電，同時記錄油溫。試驗電壓見表3-45、繞組和電容型套管的絕緣介質因數的測試 測量方法：采用西林電橋測量，由于變壓器的油箱是直接接地，所以采用反接線法測量。為了發現局部缺陷，采用分部測試：一般測得的tgδ值是被測絕緣部分的平均值。全部被測絕緣體可看成是各部分絕緣體的并聯分部測試：三繞組變壓器本體就有下列七種組合的實驗接線（具體組合見表3-5）注意：測量時被測量繞組兩端短接，非測量繞組均要短路接地，避免繞組電感給測量帶來誤差。6、交流耐壓試驗：（1）外施工頻耐壓試驗 目的：考核變壓器主絕緣、檢查局部缺陷，可以發現主絕緣受潮、開裂、繞組松動、位移及繞組有污穢物。 接線注意：接線時變壓器所以套管短路連接，非被試?yán)@組也要短路連接并可靠接地；試驗電壓必須以高壓側測量值的峰值電壓為準；注意事項：（2）倍頻感應耐壓試驗提高電源的頻率，降低勵磁電流以提高施加電壓。適用于分級絕緣的變壓器。（3）操作波耐壓試驗 考核變壓器耐受操作過電壓的能力，一般220KV及以下的大型變壓器允許用該試驗代替倍頻耐壓試驗。 試驗的原理：在低壓繞組施加一幅值較低的操作電壓，給變壓器勵磁，通過感應使高壓繞組產生一定幅值和波形的試驗電壓 結果分析判斷：將全電壓與0.5、0.75倍試驗電壓、電流比較，當主絕緣擊穿時，電壓突然截?cái)嗖a(chǎn)生震蕩，電流突然增大；當匝間或匝間絕緣損壞，被試電壓幅值降低，波頭時間縮短，波尾時間縮短，7、局部放電：可以發現油紙絕緣的損壞狀態。8、變壓器極性的測量 變壓器極性主要在定義一次側加入電壓時，二次側感應電壓之相對極性關系。若變壓器單獨運行，極性並不重要；但兩臺變壓器并列或作三相連接時，極性相當重要，若接線錯誤，可能使變壓器或所接之負載燒毀。因此，變壓器在接線時應明標示其極性。一般極性之量測方法有交流法、直流法和比較法等三種，其中又以交流法最為簡單和經濟。其接線如圖1-3所示，圖中若UAaU1 則為加極性。1）直流法：注意接線合上開關瞬間，電壓表正偏，A、a為同極性-----減極性；反之為加極性。

（2）交流法：讀取PV1；PV2的讀數，如果PV2大于PV1， A、a為同極性-----減極性；反之為加極性9、變壓器變比的測量

變壓器之變比為一、二次側電壓之比值，其在空載時約等于變壓器一、二次匝數比

四 試驗結果1. 繞阻電阻之量測

(1) 單相變壓器

高壓側

低壓側
