工程師必看!PWM波控制全攻略,虹科LIN模塊助力開發效率翻倍

虹科技術 ? 來源:虹科技術 ? 作者:虹科技術 ? 2025-04-11 14:56 ? 次閱讀

汽車電子領域PWM(脈寬調制)波控制是硬件開發的「必修課」,然而,傳統方案常因配置復雜、兼容性差、調試耗時等問題讓工程師們叫苦不迭。


虹科Baby-LIN-RM-III模塊如何快速配置PWM輸出?虹科Baby-LIN-RM-III模塊——一款多總線(LIN/CAN/CAN FD)仿真測試工具,用一套「軟硬結合」的解決方案,輕松實現你的需求!

01#硬件連接,三步搞定

供電與接地

當我們想通過LIN報文控制O1輸出PWM波時,需將X7-SUPPLY、X6-LIN1接上電以及地(這里我們用虹科Baby-LIN-RM-III的模擬功能,同時模擬主節點和從節點,所以不需要外接LIN線)。

PWM輸出配置

在X5-OUT處將O1連接一個上拉電阻(虹科Baby-LIN-RM-III的PWM輸出功能并不能直接輸出電壓,只有通斷功能,這里我們用12V,電阻是1KΩ)。

波形檢測

示波器(如虹科PICO)連接O1與地,實時監測PWM波形。


虹科Baby-LIN-RM-III可通過USB接口連接到電腦,通過自帶的LINWorks軟件或基于Baby-LIN-DLL自己開發軟件來控制LIN/CAN設備。通過虹科Baby-LIN-RM-III模塊可實現由PLC發出數字信號來控制LIN/CAN總線設備,非常適用于集成到測試系統中進行長期性測試。

02#軟件配置,輕松上手

Step 1

創建.ldf文件

打開LDFEdit軟件,點擊【New】新建一個.ldf文件。


點擊【Nodes】后,右鍵能新建節點。


點擊【Signals】后,右鍵新建節點,需創建兩個信號:pwmperiod 和 pwmout。

這里 pwmperiod 對應 PWM 波的頻率,單位是 Hz;pwmout 對應 PWM 波的占空比,最大值為 100。兩個信號均為從節點發送。


創建攜帶 PWM 波信號的報文:


創建調度表:


設置LIN報文中信號值與真實值的映射,以及真實值的最大最小值。


當設置好后,保存。


Step 2

創建.sdf文件

打開SessionConf軟件,點擊新建.sdf文件并導入剛新建好的.ldf文件。


如您需要虹科Baby-LIN-RM-III脫機運行,則需要勾選【Store SDF in device persistently】。


設置虹科Baby-LIN-RM-III模擬主從節點。


設置用于調用虹科Baby-LIN-RM-III PWM波輸出功能的模擬信號,點擊【Virtual signals】,在空白處新建,修改好名字后,勾選【Reset on BUS start】。


選擇上位機所能調整或查看的信號。


設置宏:


設置事件,每次改變PWM波參數前,需要將pwmout置零。


最后保存.sdf文件。

Step 3

實時輸出PWM波

利用上位機輸出所需PWM波

打開Simple Menu軟件,找到連接到電腦上的虹科Baby-LIN-RM-III,導入剛新建好的.sdf文件,點擊開始鍵,便能開始仿真,調整pwmperiod和pwmout來獲得自己想要的PWM波(這時輸出的 PWM波的占空比剛好會是100-pwmout,詳見下文)。



PWM波占空比位置優化

因為我們給O1接了一個上拉電阻,也就是意味著當O1斷開時,O1輸出高電壓,O1接通時,O1輸出低電壓,所以會導致輸出的PWM波的占空比剛好會是100-pwmout,我們可以通過修改報文或修改.sdf文件來獲得我們需要的PWM波。




03#應用場景:這些領域的工程師都在用!

虹科Baby-LIN-RM-III模塊支持多節點仿真,可同時模擬主從設備,大幅簡化跨系統聯調流程,尤其適合復雜項目的前期驗證。


車燈系統

支持自適應遠近光調節、日間行車燈PWM亮度控制,確保夜間行車安全與能耗平衡。

電機控制

電動車窗、座椅調節、空調風門等直流電機的精準調速,降低噪聲與能耗。

雨刮系統

通過雨量傳感器信號動態調整刮刷頻率,結合PWM波實現平滑啟停。

虹科Baby-LIN-RM-III模塊憑借極簡操作、智能優化、多場景適配三大核心優勢,已服務超5000家企業客戶。無論是開發效率提升,還是復雜場景適配,虹科都能為你提供一站式解決方案!

審核編輯 黃宇

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • LIN
    LIN
    +關注

    關注

    4

    文章

    223

    瀏覽量

    40961
  • PWM波
    +關注

    關注

    0

    文章

    100

    瀏覽量

    17267
收藏 0人收藏

    評論

    相關推薦
    熱點推薦

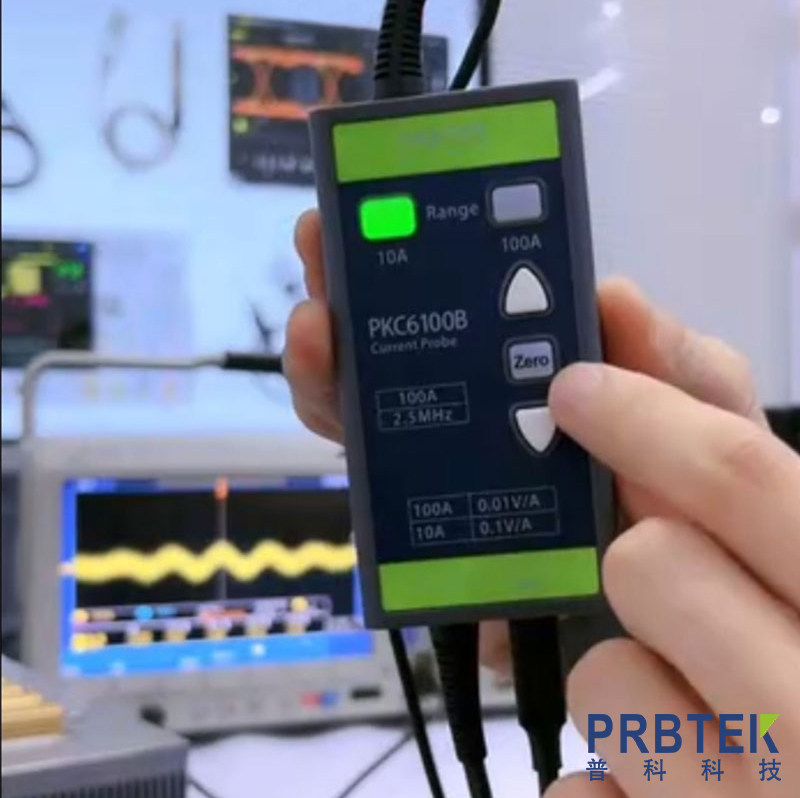

    電流互感器使用全攻略
