TLV9064-Q1 適用于成本優化型應用的汽車級、四路、5.5V、10MHz、RRIO運算放大器技術手冊

科技觀察員 ? 2025-04-11 09:42 ? 次閱讀

TLV9061(單通道)、TLV9062-Q1(雙通道)和 TLV9064-Q1(四通道)是單路、雙路和四路低壓(1.8V 至 5.5V)運算放大器,具有軌至軌輸入和輸出擺幅能力。此類器件是具有成本效益的方法,適用于需要低電壓運行、小型封裝尺寸和高容性負載驅動能力的汽車應用。雖然 TLV906x-Q1 的容性負載驅動能力為 100pF,但電阻式開環輸出阻抗便于在更高的容性負載下更輕松地實現穩定。此類運算放大器專為低工作電壓(1.8V 至 5.5V)而設計,性能規格類似于 OPAx316 和 TLVx316 器件,并與它們的非汽車級 TLV906x 對應產品相同。

數據手冊:*附件:TLV9064-Q1 適用于成本優化型應用的汽車級、四路、5.5V、10MHz、RRIO運算放大器技術手冊.pdf

特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 1:–40°C 至 +125°C,TA
– 器件 HBM ESD 分類等級 3A
– 器件 CDM ESD 分類等級 C6
? 軌至軌輸入和輸出
? 低輸入失調電壓:±0.3mV
? 單位帶寬增益積:10MHz
? 低寬帶噪聲:10nV/√Hz
? 低輸入偏置電流:0.5pA
? 低靜態電流:538μA
? 單位增益穩定
? 內置 RFI 和 EMI 濾波器
? 寬電源電壓范圍:1.8V 至 5.5V
? 由于具有電阻式開環輸出阻抗,因此可在更高的容
性負載下更輕松地實現穩定
? 關斷版本:TLV906xS
? 功能安全型
– 有助于進行功能安全系統設計的文檔

引腳功能和配置

典型特性

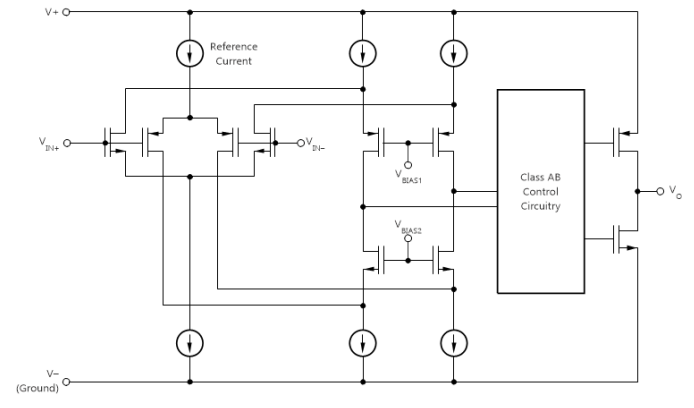

功能方框圖

應用
? 針對 AEC-Q100 1 級應用進行了優化
? 信息娛樂系統與儀表組
? 被動安全
? 車身電子裝置和照明
? HEV/EV 逆變器電機控制
? 車載 (OBC) 和無線充電
? 動力系統電流傳感器
? 高級駕駛輔助系統 (ADAS)
? 單電源、低側、單向電流感應電路
