基于obd/t-box的車聯網系統設計與應用

車聯網商業模式創新

移動管家車聯網解決方案給予車企數據管理、設備管理和運營管理，基于統一安全的網絡接入、各種終端的靈活適配、海量數據的采集分析等能力，從而實現商業模式的創新。其車載智能信息終端、車聯網OBD模塊T - BOX設備支持管理和大數據分析能力，為車聯網提供強大的連接保障。以實時監控、路徑規劃、油耗管理、維護保養、駕駛行為監管、電池管理等一系列智能化服務，為車隊管理者提供全方位的車輛管理解決方案。旨在提高車隊運營效益，降低成本，規范管理，為企業打造高效、安全、可持續的車隊運營體系。

車聯網系統組成

車聯網系統主要包含四部分：主機、車載T - BOX、手機APP和后臺系統。主機主要用于影音娛樂以及車輛信息顯示；車載T - BOX用于和后臺系統/手機APP進行通信，實現手機APP的車輛信息顯示與控制；手機APP作為用戶與車輛交互的界面；后臺系統則負責數據的處理和存儲等工作。

OBD和T - BOX概述

OBD

OBD（On - Board Diagnostics）即車載診斷系統，它是通過汽車診斷接口接入的設備，一般是后裝產品，在車載OBD口額外插一個小盒子，實現與云端的聯網，主要負責車輛的診斷，能實現車輛少量信息的讀取，一般很少有車輛控制功能。

T - BOX

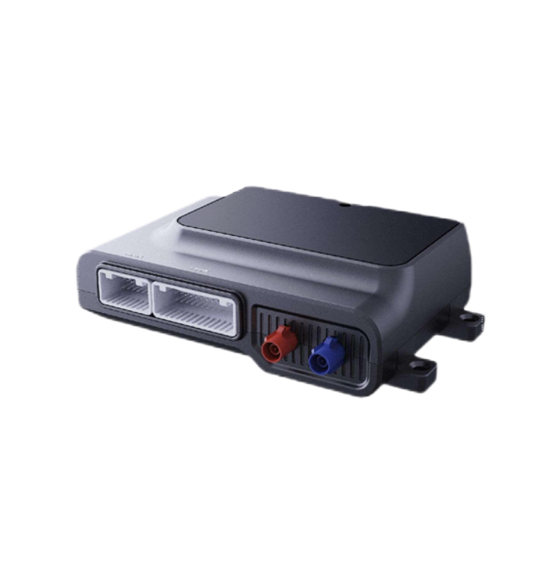

T - BOX（Telematics BOX）中文名是遠程信息處理器，是車聯網遠程通信終端，集成車身網絡和無線通訊，車機要聯網必須有T - BOX。它是前裝設備，即在車上市前就有一個聯網的控制器在車內，整車上會發布對應的手機APP，能正規地通過手機APP實現多種功能。

系統設計

T - BOX設計架構

內部架構：包括雙路DC/DC、雙路LDO、雙核OBD模組，以STM32F103CBT6為主控，STM32F105RBT6進行雙核處理。

外圍架構：配備GPRS、GPS、六軸G - Sensor、振動傳感器，有兩個12V輸出，還預留一路UART。在ACC熄火后，為保證低工作電流，通訊模塊會斷開數據鏈路，僅保留短信接收和電話打入功能，僅在需要遠程控制時才需發送短信，信息查詢的是客戶中心熄火前的數據，無需發送短信。

數據上報規則

終端根據上報間隔時間判斷需要上傳當前的狀態信息。

當處于無信號網絡的盲區狀態時，需要定時記錄當前的信息到文件中，等信號網絡恢復時通過補報的方式發送到客服中心。補報機制如下：

在通訊空閑情況下上報盲區數據，不能影響到其他數據的正常上報。

在有盲區數據的情況下，如果當前定時上報時間到，應優先上報當前位置及狀態信息，盲區數據在空閑狀態下上報。

ACC熄火不上報當前位置信息，有盲區數據時才上報盲區數據。

設置參數需保存到對應參數文件中，掉電數據不會丟失。

盲區數據保存掉電不丟失，車載終端重新上電后能繼續補報數據。

定時上報數據（包括盲區數據）為產生數據時的車輛實時位置及狀態信息。

定時上報設置時間默認為1分鐘，設置時間范圍為0 - 3600秒，當設置為0時表示關閉該功能。

上報定位數據包，上報數據不需要中心回復。

移動管家T- BOX系統應用

數據采集與存儲

T - BOX通過CAN接口接入車輛系統，主要對整車信息、驅動電機信息、燃料電池信息、發動機數據、車輛位置信息等數據進行采集并解析。采集信息后，按照最大不超過30s時間間隔，將采集到的實時數據保存在內部存儲介質中，若出現3級報警時，會按照最大不超過1s時間間隔保存。某些采集的信息經過處理會集中顯示在車載終端的顯示屏上，提升用戶體驗。

遠程查詢和控制

通過手機APP端發送控制命令，T - BOX接收并執行，可實現遠程啟動車輛、打開空調、調整座椅至合適位置、車門解閉鎖、車窗控制、天窗控制等功能。此外，還能提供安防服務，如車被拖走報警，車輛被盜后遠程報警與定位跟蹤。

近程控制

主要服務于藍牙鑰匙的操作，包含藍牙近程尋車、藍牙車門開啟/關閉、藍牙后備箱解鎖、藍牙迎賓等功能。

道路救援及遠程診斷

車聯網技術可以實時監測車輛的運行狀態，包括部件狀態數據、故障數據、駕駛行為數據等。這些數據對于整車廠售后服務部門具有重要的價值，T - BOX采集的數據可用于車輛的遠程診斷和道路救援等服務，T - BOX技術能為車企和車主提供更為高效和便捷的診斷和維護方案。
