TPS3431 帶啟用功能的標準可編程看門狗定時器數據手冊

科技綠洲 ? 2025-04-10 14:28 ? 次閱讀

TPS3431 是一款標準的可編程看門狗定時器,具有使能功能,適用于各種應用??撮T(mén)狗超時具有 15% 的精度、高精度定時 (–40°C 至 +125°C) 和 25°C 時 2.5% 的典型值。 看門狗超時可通過外部電容器或工廠編程的默認延遲設置進行編程??梢酝ㄟ^(guò) Enable 引腳或 SET logic 引腳禁用看門狗,以避免在開發過程中出現意外的看門狗超時。

TPS3431 采用小型 3.00mm × 3.00mm、8 引腳 VSON 封裝。
*附件:TPS3431 具有使能功能的標準可編程看門狗定時器數據表.pdf

特性

  • 工廠編程的精密看門狗定時器:
    • 25°C 時,看門狗超時 (WDT) 精度為 ±2.5%
  • 看門狗禁用功能
  • 用戶可編程看門狗超時
  • 輸入電壓范圍:V DD 系列 = 1.8 V 至 6.5 V
  • 低靜態電流:I DD 系列 = 10 μA(典型值)
  • 低電平有效漏極開路輸出
  • 啟用輸入 (EN) 和啟用輸出 (ENOUT)
  • 采用小型 3mm × 3mm、8 引腳 VSON 封裝
  • 結點工作溫度范圍:–40°C 至 +125°C

參數

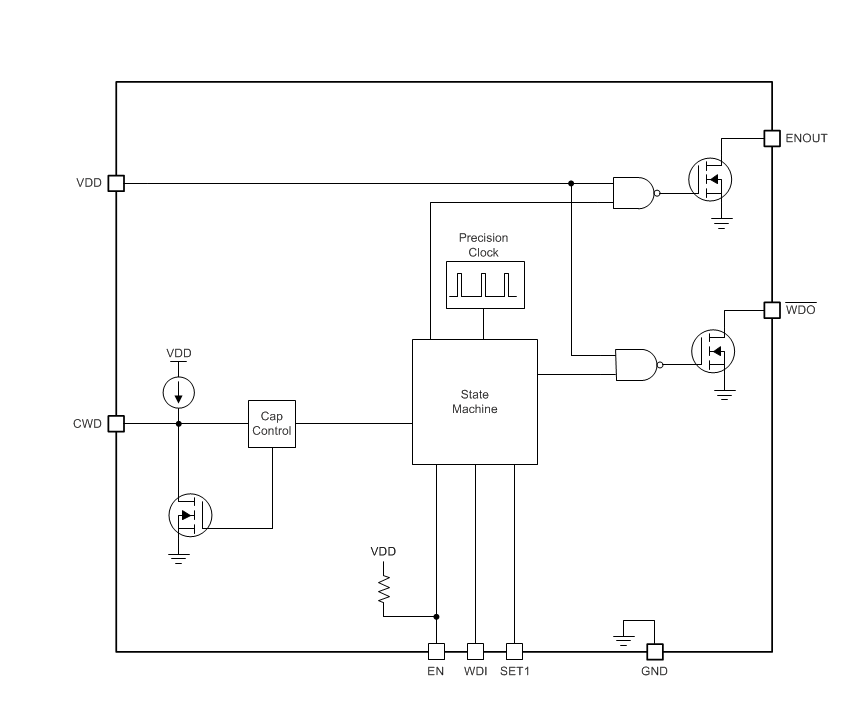

方框圖


1. 產品概述

  • ?類型?:標準可編程看門狗定時器,具有使能功能。
  • ?應用?:適用于多種電子系統,如蜂窩模塊資產追蹤器、能量存儲電源轉換系統、電表、運動探測器、IP網絡攝像頭和手術設備等。
  • ?特點?:提供高精度的看門狗超時設置,支持使能/禁用功能,具有低靜態電流和活性低開漏輸出。

2. 主要特性

  • ?高精度?:看門狗超時精度高達±2.5%(典型值,25°C),總體精度為15%(-40°C至+125°C)。
  • ?使能功能?:通過EN引腳控制看門狗的使能/禁用,ENOUT引腳提供使能狀態輸出。
  • ?可編程看門狗超時?:可通過外部電容或內部預設值進行編程。
  • ?低靜態電流?:典型值為10 μA。
  • ?寬電壓范圍?:輸入電壓范圍1.8 V至6.5 V。
  • ?小型封裝?:3 mm × 3 mm,8引腳VSON封裝。

3. 功能描述

  • ?看門狗定時器?:監控WDI引腳的輸入信號,如果在設定的超時時間內未接收到有效信號,則觸發WDO輸出。
  • ?使能/禁用控制?:通過EN引腳控制看門狗的使能/禁用狀態。EN引腳內部上拉至VDD,可懸空或接VDD。當EN引腳為低電平時,看門狗禁用,WDO進入高阻態;當EN引腳為高電平時,看門狗正常工作。
  • ?SET1引腳?:用于永久禁用看門狗,當SET1引腳接地時,看門狗禁用。
  • ?ENOUT引腳?:使能狀態輸出引腳,與WDO引腳一樣為活性低開漏輸出。當EN引腳為高電平時,ENOUT在復位延遲后變?yōu)楦唠娖?;?dāng)EN引腳為低電平時,ENOUT立即變?yōu)榈碗娖健?/li>

4. 電氣特性

  • ?工作電壓?:VDD為1.8 V至6.5 V。
  • ?最大輸出電流?:ENOUT和WDO引腳的最大輸出電流均為10 mA。
  • ?靜電放電(ESD)保護?:符合HBM和CDM標準。
  • ?熱信息?:結到環境的熱阻為50.7°C/W。

5. 定時要求

  • ? 看門狗超時(tWD) ?:可編程范圍從毫秒級到秒級,具體取決于CWD引腳配置。
  • ? 使能至ENOUT延遲(t_EN_ENOUT) ?:200 ns。
  • ? 復位延遲(tRST) ?:固定值為170 ms至230 ms(典型值200 ms)。

6. 應用指南

  • ?設計靈活性?:支持多種看門狗超時配置,滿足不同應用需求。
  • ?系統監控與保護?:適用于需要實時監控和保護的電子系統,確保系統穩定運行。
  • ?布局建議?:推薦將關鍵引腳(如CWD、EN、WDI)附近的寄生電容最小化,以確保定時準確性。

7. 封裝與尺寸

  • ?封裝類型?:8引腳VSON封裝。
  • ?尺寸?:3 mm × 3 mm。

8. 支持資源

  • ?數據手冊?:提供詳細的技術規格、應用指南和布局建議。
  • ?設計工具?:可能包括用于計算看門狗超時的在線工具或計算器。
  • ?TI E2E?支持論壇?:提供技術支持和社區幫助,解決設計過程中的問題。

9. 注意事項

  • ?電源管理?:確保VDD引腳電壓在指定范圍內。
  • ?定時準確性?:在極端溫度條件下,定時精度可能會有所變化,需根據應用需求進行適當調整。
  • ?靜電防護?:在處理和安裝過程中,需采取適當?shù)撵o電防護措施,以防損壞設備。
