LMH32401 可編程增益差分輸出高速跨阻放大器技術手冊

LMH32401 器件是一款增益可編程的單端輸入轉差分輸出跨阻放大器，適用于光檢測和測距（激光雷達）應用和激光測距系統?？梢詾?LMH32401 器件配置 2kΩ 或 20kΩ 增益。LMH32401 器件具有 1.5VPP 的輸出擺幅，可驅動 100Ω 負載。

數據手冊：*附件：LMH32401 可編程增益差分輸出高速跨阻放大器技術手冊.pdf

LMH32401 器件集成了一個 100mA 鉗位電路，可以為放大器提供保護并允許器件迅速從過載輸入狀況中恢復。LMH32401 器件還具有一個集成式環境光消除電路，可取代光電二極管與放大器之間的交流耦合，從而節省布板空間并降低系統成本。當需要直流耦合時，可以禁用環境光消除電路。

當不使用放大器時，可以使用 EN 引腳將 LMH32401 器件置于低功耗模式，以節省電力。將放大器置于低功耗模式會使其輸出引腳進入高阻抗?fàn)顟B(tài)。此功能允許多個 LMH32401 放大器多路復用到單個 ADC 中，EN 控制引腳將用作多路復用器選擇功能。

特性
? 集成的可編程增益：2kΩ 或 20kΩ
? 性能：增益 = 2kΩ、CPD = 1pF：
– 帶寬：450 MHz
– 輸入?yún)⒖荚肼暎?50nARMS
– 上升，下降時間：0.8ns
? 性能：增益 = 20kΩ、CPD = 1pF：
– 帶寬：275 MHz
– 輸入?yún)⒖荚肼暎?9nARMS
– 上升，下降時間：1.3ns
? 集成式環境光消除
? 集成式 100mA 保護鉗位
? 集成式輸出多路復用器
? 寬輸出擺幅：1.5 V VPP
? 靜態電流：30mA
? 封裝：16 引腳 VQFN 和裸片
? 溫度范圍：–40 至 125° C

引腳功能和配置

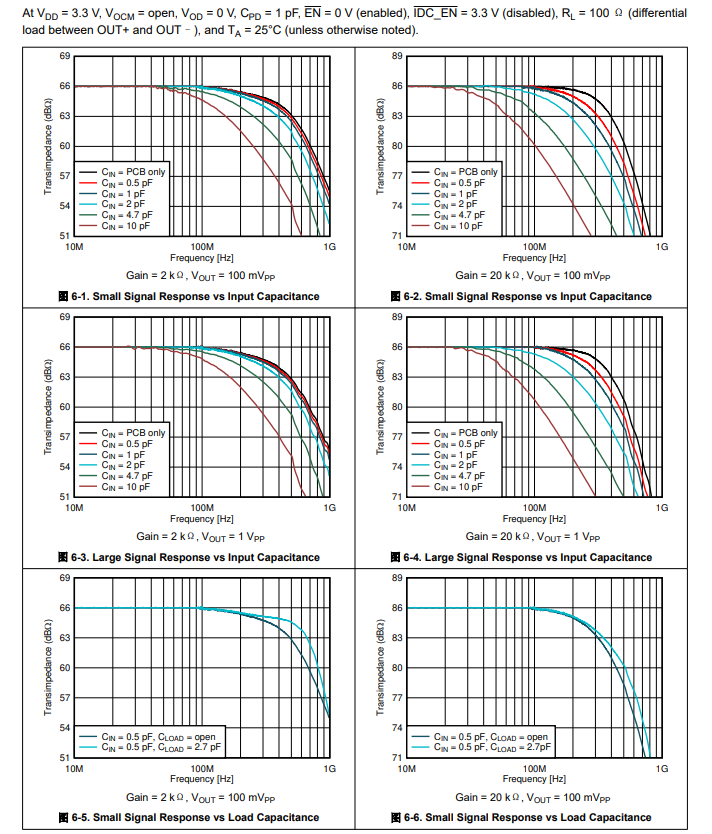

典型特性

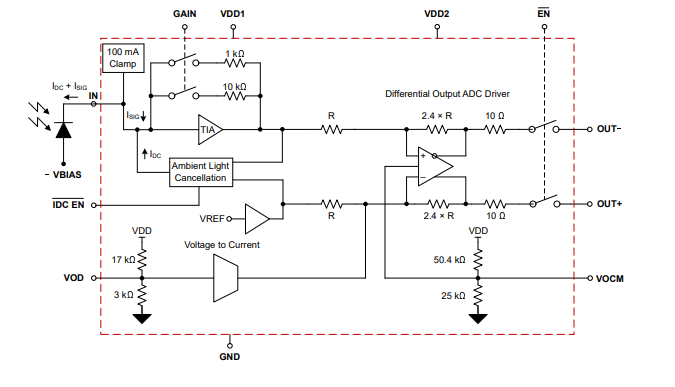

功能方框圖

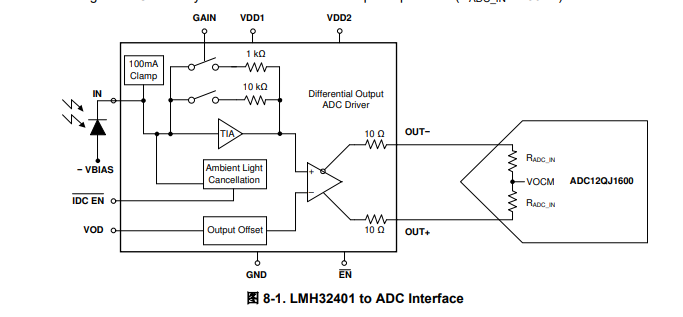

典型應用

應用
? 機械掃描激光雷達
? 固態掃描激光雷達
? 激光測距儀
? 光學 ToF 位置傳感器
? 無人機視覺
? 工業機器人激光雷達
? 移動機器人激光雷達
? 掃地機器人激光雷達
