TPS3431-Q1 具有使能功能的汽車標準可編程看門狗定時器數據手冊

科技綠洲 ? 2025-04-10 13:52 ? 次閱讀

TPS3431-Q1 是一款標準的汽車可編程看門狗定時器,具有用于汽車應用的使能功能。看門狗超時具有 15% 的精度、高精度定時 (–40°C 至 +125°C) 和 25°C 時 2.5% 的典型值。 看門狗超時可通過外部電容器或工廠編程的默認延遲設置進行編程。可以通過 Enable 引腳或 SET logic 引腳禁用看門狗,以避免在開發過程中出現意外的看門狗超時。

TPS3431-Q1 采用小型 3.00mm × 3.00mm、8 引腳 VSON 封裝。TPS3431-Q1 具有可潤濕側面,便于光學檢查。
*附件:TPS3431-Q1 具有使能功能的汽車標準可編程看門狗定時器數據表.pdf

特性

  • 符合 AEC-Q100 標準,適用于汽車應用:
    • 器件溫度等級 1:-40°C 至 +125°C 環境工作溫度
  • 功能安全
  • 工廠編程的精密看門狗定時器:
    • 25°C 時,看門狗超時 (WDT) 精度為 ±2.5%
  • 看門狗禁用功能
  • 用戶可編程看門狗超時
  • 輸入電壓范圍:V DD 系列 = 1.8 V 至 6.5 V
  • 低靜態電流:I DD 系列 = 10 μA(典型值)
  • 低電平有效漏極開路輸出
  • 啟用輸入 (EN) 和啟用輸出 (ENOUT)
  • 采用小型 3mm × 3mm、8 引腳 VSON 封裝
  • 結點工作溫度范圍:–40°C 至 +125°C

參數

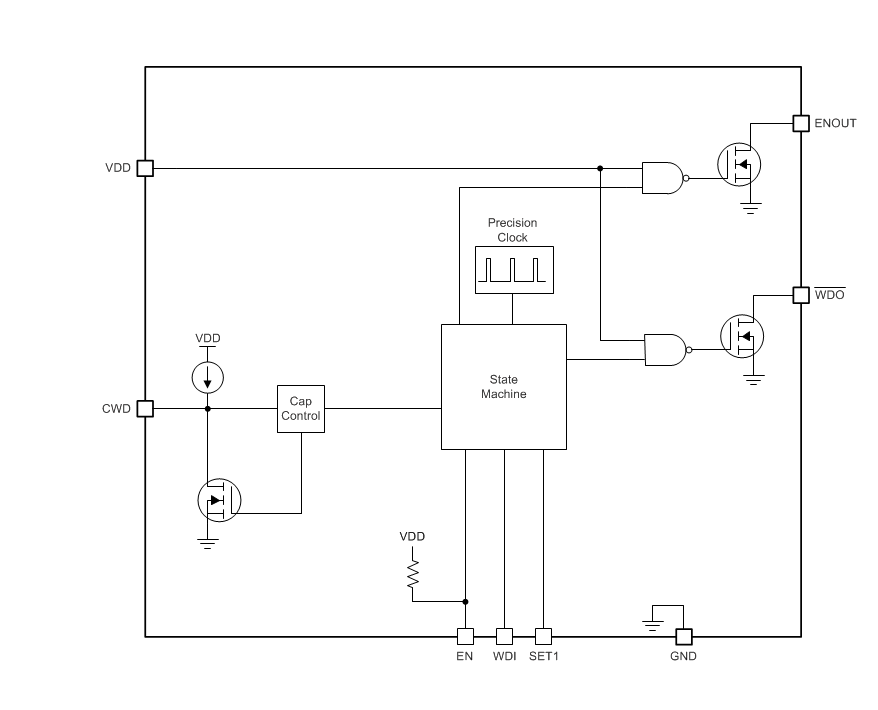

方框圖

1. 產品概述

  • ?產品名稱?:TPS3431-Q1
  • ?功能?:汽車標準可編程看門狗定時器,具有使能功能
  • ?封裝?:3mm x 3mm, 8-pin VSON

2. 主要特性

  • ?AEC-Q100認證?:適用于汽車電子應用
  • ?功能安全?:支持功能安全系統設計
  • ?高精度定時器?:±2.5%準確度的看門狗超時(典型值,25°C)
  • ?可編程超時?:通過外部電容或出廠預編程設置
  • ?使能功能?:通過EN引腳或SET邏輯引腳禁用看門狗
  • ?低靜態電流?:典型值10μA
  • ?輸出類型?:低電平有效開漏輸出
  • ?溫度范圍?:-40°C至+125°C

3. 應用領域

  • ?汽車信息娛樂系統?:中心信息顯示、顯示模塊
  • ?數字駕駛艙?:處理單元
  • ?電源分配?:電源分配箱
  • ?舒適性模塊?:座椅舒適模塊
  • ?外部放大器?:汽車外部放大器
  • ?摩托車儀表?:摩托車儀表集群
  • ?車身控制?:車身控制模塊

4. 功能描述

  • ?看門狗定時器?:監控微控制器或其他系統的運行狀態,超時未收到復位信號則觸發復位
  • ?使能控制?:通過EN引腳或SET引腳控制看門狗的啟用和禁用
  • ?可編程超時?:通過CWD引腳連接的外部電容設置超時時間,或選擇出廠預編程的超時設置
  • ?輸出指示?:WDO引腳在超時發生時輸出低電平信號,指示看門狗故障
  • ?額外輸出?:ENOUT引腳提供使能狀態的輸出

5. 電氣特性

  • ?供電電壓?:1.8V至6.5V
  • ?輸出電流?:WDO和ENOUT輸出電流最大20mA
  • ?使能閾值?:EN引腳內部上拉至VDD,低電平有效
  • ?超時時間?:可編程范圍從毫秒級到秒級
  • ?復位延遲?:看門狗復位延遲時間典型值為170ms至230ms

6. 封裝與尺寸

  • ?封裝類型?:8-pin VSON
  • ?尺寸?:3mm x 3mm

7. 典型應用

  • ?微控制器監控?:監控微控制器的運行狀態,防止程序跑飛
  • ?系統復位?:在系統異常時提供自動復位功能,提高系統可靠性
  • ?初始化控制?:在系統初始化期間禁用看門狗,避免誤觸發

8. 布局與設計指南

  • ?旁路電容?:建議在VDD引腳附近放置0.1μF的旁路電容,以減少噪聲干擾
  • ?CWD引腳處理?:如果使用外部電容設置超時時間,應將電容盡可能靠近CWD引腳
  • ?輸出處理?:WDO和ENOUT均為開漏輸出,需要外接上拉電阻
