發電機中性點接地電阻柜是0.4kV～24kV發電機組采用高阻接地的成套裝置

保定奧卓電氣設備制造有限公司是高新技術企業，生產的AZ-FNR發電機中性點接地電阻柜是0.4kV～24kV發電機組采用高阻接地的成套裝置。
發電機運行中發生單相接地故障時，當故障電流達到一定值，其故障點出現電弧接地，使得接地過電壓的出現具備了特定的“臨界”條件，從而導致弧光接地過電壓的產生；由于發電機的耐壓水平較弱，其絕緣容易遭受破壞。進一步擴大定子繞組絕緣損害范圍，甚至燒損鐵芯，并伴隨產生高于正常狀態時的機械壓力作用于發電機及其回路。如不及時發現并快速切除故障，將發展成為相間或匝間短路?；谏鲜鲈?，國際廣泛采用發電機中性點經高阻接地，當其回路發生單相接地時，以限制弧光接地過電壓，減輕對鐵芯的灼傷，減少對發電機及其回路的機械壓力。
中性點通過電阻接地可以把故障電流限制到適當值，一方面使繼電保護有足夠的靈敏度和選擇性，同時又使故障點僅可能發生局部輕微損傷，把暫態過電壓限制到正常線電壓對中性點電壓的2.6倍，限制電弧的重燃，防止弧光間隙過電壓損壞主設備，同時對防止鐵磁諧振過電壓，也有顯著作用。

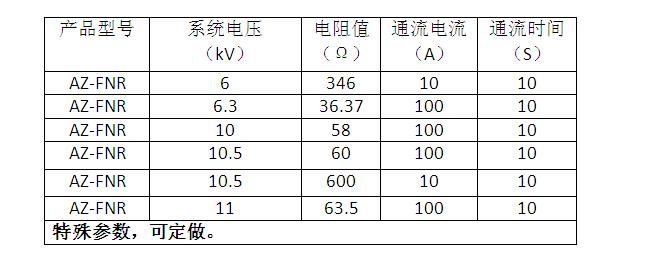

不帶變壓器常用參數表

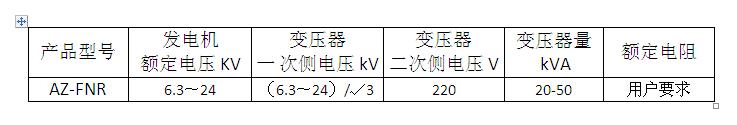

帶變壓器常用參數表

四、產品特點
1、采用不銹鋼合金電阻器，電導率高，溫度系數高， 最高可耐1400℃的高溫，耐腐蝕，熱穩定性好。
2、柜內可以安裝干式接地變壓器，容量大，耐沖擊。
3、電阻柜一般用于戶內。
4、柜體材質：噴塑冷軋鋼板、不銹鋼板、KYN28標準柜，任選其一。
5、可加裝電阻柜智能監控裝置，可以監測電阻的溫度及柜內溫濕度，記錄接地電流大小、接地次數，并帶有485通訊接口，可以和上位機進行通訊。
6、可加裝隔離開關或真空接觸器，檢修方便。
五、使用條件
1、一般用于戶內，戶外訂貨時請注明；
2、海拔不高于3500米，高原地區由于海拔高，散熱差，訂貨時請注明；
3、環境溫度：—20℃～＋60℃，相對濕度不大于85%；
4、周圍環境中無易燃易爆、無腐蝕性氣體及導電塵埃；
5、使用于50Hz和60Hz系統中；
六、訂貨須知
1、發電機額定電壓、電流互感器變比。
2、柜體的進出線方式。
3、電阻阻值、通流電流及通流時間。
4、變壓器的容量和變比。
5、柜體材質、噴涂顏色、防護等級。
6、是否安裝電阻柜智能監控裝置。
7、是否加裝隔離開關或真空接觸器。
8、如有其它要求在訂貨時說明。
