OPA856 具有1.1GHz單位增益帶寬、0.9nV/√Hz噪聲的雙極輸入放大器技術手冊

科技觀察員 ? 2025-04-09 14:28 ? 次閱讀

OPA856 是一款具有 雙極輸入的寬帶低噪聲運算放大器,適用于寬帶跨阻和電壓放大器應用。將該器件配置為跨阻放大器 (TIA) 時, 1.1GHz 增益帶寬積 (GBWP) 能夠 在低電容光電二極管應用中實現高閉環帶寬。

數據手冊:*附件:OPA856 具有1.1GHz單位增益帶寬、0.9nV √Hz噪聲的雙極輸入放大器技術手冊.pdf

將 OPA856 配置為 TIA 時,該放大器的帶寬和噪聲性能與光電二極管電容的函數關系。計算總噪聲時的帶寬范圍為從直流到左軸上計算得出的頻率 (f )。 OPA856 封裝具有一個反饋引腳 (FB),可簡化輸入和輸出之間的反饋網絡連接。

OPA856 經過優化,可在光學飛行時間 (ToF) 系統中運行,在該系統中, OPA856 與時數轉換器(如TDC7201)配合使用。可在具有差分輸出放大器(如 THS4541 或 LMH5401)的高分辨率激光雷達系統中使用 OPA856 來驅動高速模數轉換(ADC)。

特性
? 單位帶寬增益積:1.1GHz
? 增益帶寬積:1.1GHz
? 壓擺率:350V/μs
? 低輸入電壓噪聲:0.9nV/√Hz
? 低輸入電容:
– 共模:0.4pF
– 差動:0.7pF
? 電源電壓范圍:3.3V 至 5.25V
? 封裝:8 引腳 WSON
? 溫度范圍:–40°C 至 +125°C

引腳功能和配置

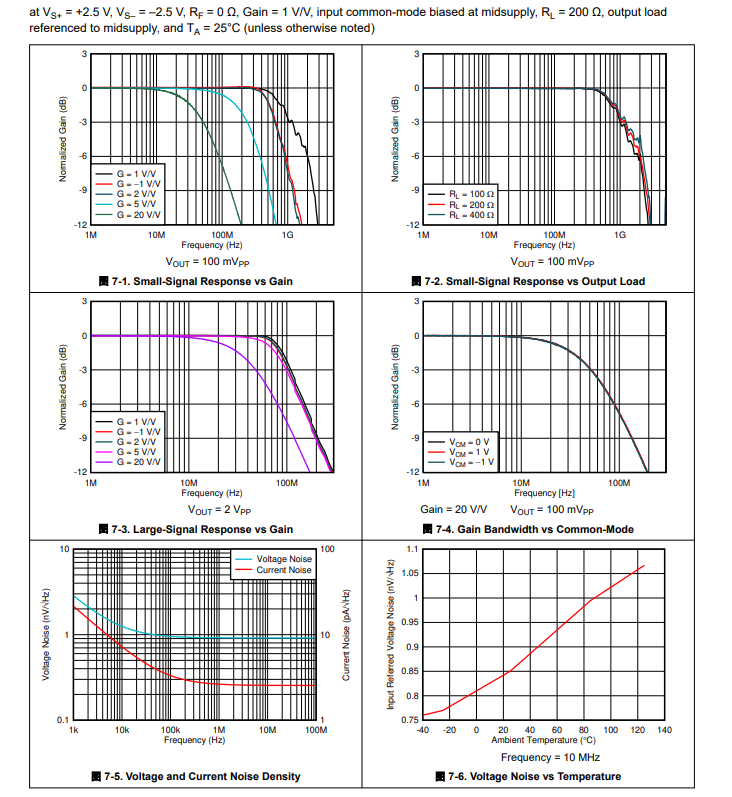

典型特性

典型應用

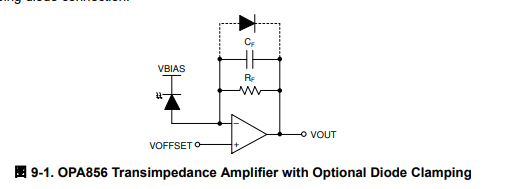

OPA856的高GBWP使其成為跨阻抗放大器的絕佳選擇,而單位增益穩定性允許使用反饋箝位或其他單位增益電路,這些電路不適用于失代償放大器。圖9-1顯示了配置為具有選項的跨阻抗放大器的OPA856反饋箝位二極管連接。

應用
? 光時域反射計 (OTDR)
? 3D 掃描儀
? 激光測距
? 固態掃描激光雷達
? 光學 ToF 位置傳感器
? 無人機視覺
? 工業機器人激光雷達
? 掃地機器人激光雷達
? 硅光電倍增器 (SiPM) 緩沖放大器
? 光電倍增管后置放大器
