INA280 采用小型 （SC-70） 封裝的2.7V至120V、1.1MHz超精密電流檢測放大器技術手冊

INA280 是一款電流檢測放大器，可在 2.7V 至 120V 的寬共模范圍內測量分流電阻器上的壓降。它采用節省空間的 SC-70 封裝，PCB 的空間占用僅為 2.0mm × 2.1mm。該器件在 ±150μV（最大值）的超低失調電壓、±0.5%（最大值）的小增益誤差和 140dB（典型值）的高直流 CMRR 等特性的綜合作用下，可實現精確的電流測量。 INA280 憑借 1.1MHz（增益為 20V/V）的高帶寬和 85dB（50kHz 時）的交流 CMRR，不僅適用于直流電流測量，還適用于高速應用（例如，快速過流保護）。

數據手冊：*附件：INA280 采用小型 （SC-70） 封裝的2.7V至120V、1.1MHz超精密電流檢測放大器技術手冊.pdf

INA280 由 2.7V 至 20V 單電源供電，消耗的電源電流為 370μA（典型值）。 INA280 器件具有五種增益選項：20V/V、50V/V、100V/V、200V/V 和 500V/V。 INA280 的低失調電壓和低溫漂可在工作溫度范圍（?40°C 至 +125°C）內實現精確電流檢測。

特性
? 寬共模電壓：
– 工作電壓：2.7V 至 120V
– 可承受電壓：-20V 至 +122V
? 出色的共模抑制比 (CMRR)：
– 120dB 直流（最小值）
– 85dB 交流（50kHz 時）
? 精度
– 增益：
? 增益誤差：±0.5%（最大值）
? 增益漂移：±20ppm/°C（最大值）
– 失調電壓：
? 失調電壓：±150μV（最大值）
? 溫漂：±1μV/°C（最大值）
? 可用增益：
– INA280A1：20V/V
– INA280A2：50V/V
– INA280A3：100V/V
– INA280A4：200V/V
– INA280A5：500V/V
? 高帶寬：1.1MHz
? 壓擺率：2V/μs
? 靜態電流：370μA

引腳功能和配置

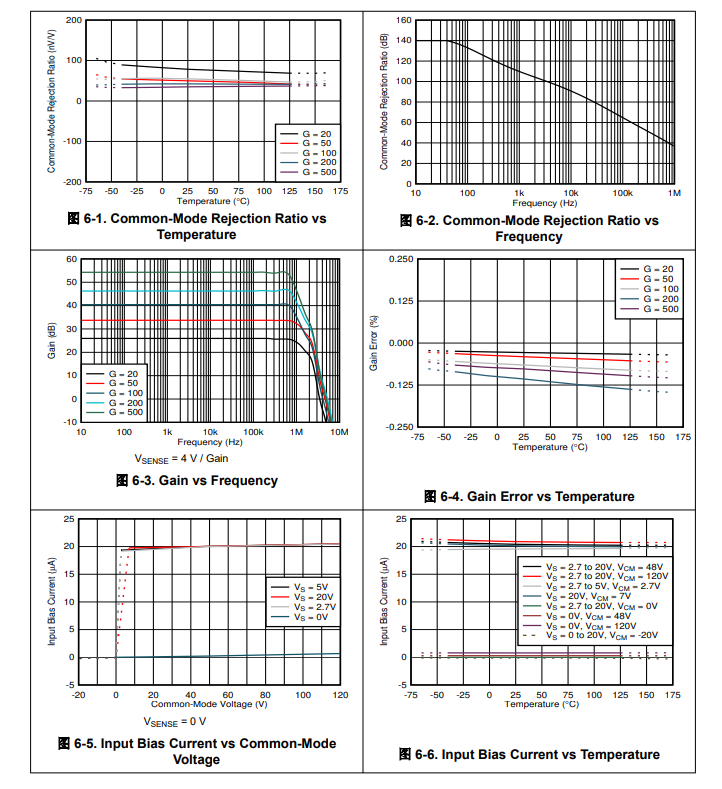

典型特性

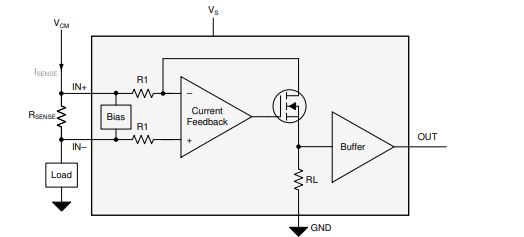

功能方框圖

典型應用

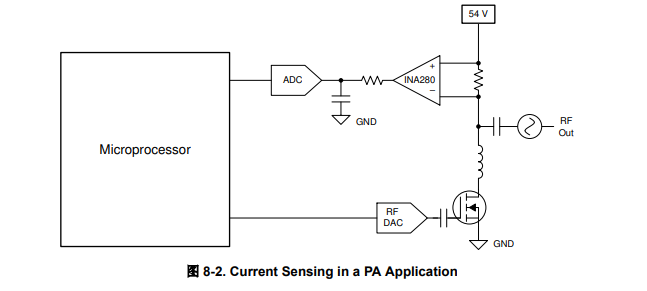

INA280是一種單向電流傳感放大器，能夠測量通過電阻分流器的電流分流共模電壓為2.7 V至120 V。用于監測高頻（RF）功率放大器（PA）應用中電流的電路配置如所示圖 8-2.

應用
? 有源天線系統 mMIMO (AAS)
? 宏遠程無線電單元 (RRU)
? 48V 機架式服務器
? 48V 商用網絡和服務器電源
? 測試和測量
