TLV4082-Q1 具有集成基準的汽車類雙路比較器技術手冊

TLV4062-Q1 和 TLV4082-Q1 是具有低功耗和小解決方案尺寸的高精度雙通道比較器系列。IN1 和 IN2 輸入都具有用于抑制短時毛刺脈沖的遲滯，從而確保穩定的輸出運行，不會引起誤觸發。

數據手冊：*附件：TLV4082-Q1 具有集成基準的汽車類雙路比較器技術手冊.pdf

TLV4062-Q1 和 TLV4082-Q1 具有可通過一對外部電阻分壓器配置的可調 INx 輸入。當 IN1 或 IN2 輸入上的電壓降至下降閾值以下時，OUT1 或 OUT2 將分別驅動為低電平。當 IN1 或 IN2 上升至上升閾值以上時，OUT1 或 OUT2 將分別驅動為高電平。

該比較器具有 2μA（典型值）的超低靜態電流，并且提供了節省空間的低功耗精密電壓監測解決方案。TLV4062-Q1 和 TLV4082-Q1 可在–40°C 至 +125°C 的溫度范圍內以 1.5V 至 5.5V 的電壓運行。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 1：-40°C 至 125°C 的環境工作溫度范圍
– 器件 HBM ESD 分級等級 H1C
– 器件 CDM ESD 分級等級 C4B
? 寬電源電壓范圍：1.5V 至 5.5V
? 采用小型封裝的雙通道檢測器
? 高閾值精度：工作溫度范圍內精度為 1%
? 精密遲滯：60 mV
? 低靜態電流：2 μA（典型值）
? 溫度范圍：–40°C 至 +125°C
? 推挽 (TLV4062-Q1) 和開漏 (TLV4082-Q1) 輸出選項
? 采用 SOT-23 封裝

引腳功能和配置

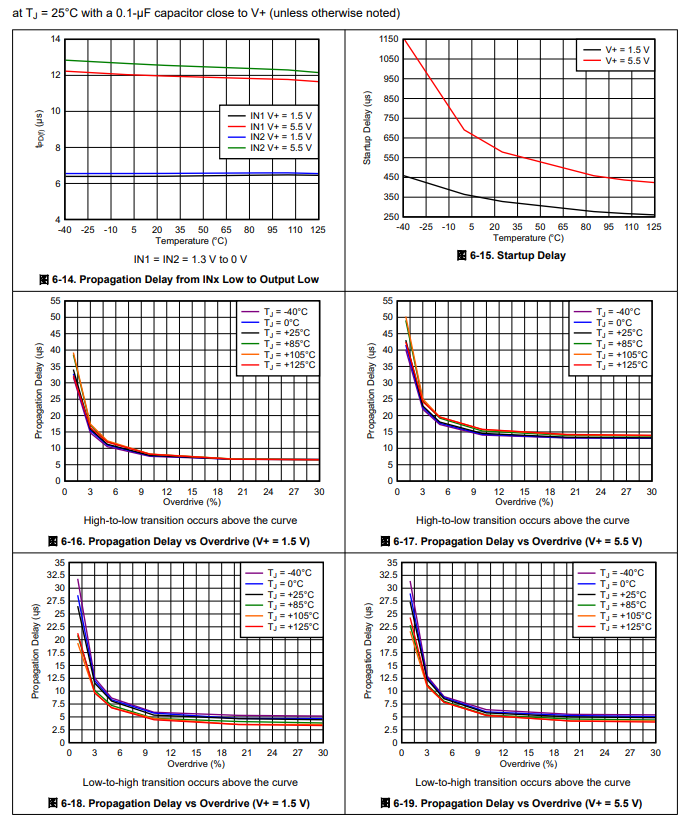

典型特性功能

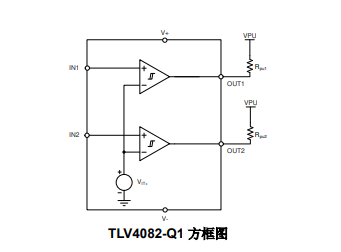

方框圖

典型應用

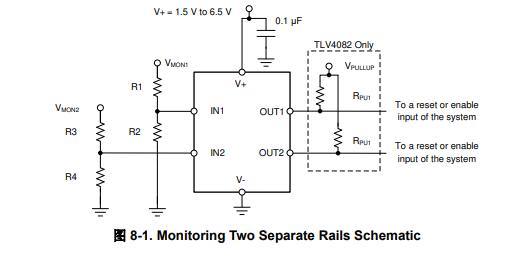

TLV40x2-Q1系列可用于監測兩個單獨的軌道，以進行過電壓檢測。過電壓監控經常用于系統保護，以提醒系統關閉以防止損壞。這個TLV4062-Q1和TLV4082-Q1還具有可調INx輸入，可配置為使用外部電阻分壓器，如圖8-1所示。

應用
? 緊急呼叫 (eCall)
? 汽車音響主機
? 儀表組
? 車載充電器 (OBC) 和無線充電器
