INA280-Q1 采用小型(SC-70)封裝且符合AEC-Q100標準的 2.7V至120V、1.1MHz電流檢測放大器技術手冊

科技觀察員 ? 2025-04-08 14:14 ? 次閱讀

INA280-Q1 是一款電流檢測放大器,可在 2.7V 至 120V 的寬共模范圍內測量分流電阻器上的壓降。它采用節省空間的 SC-70 封裝,PCB 的空間占用僅為 2.0mm × 2.1mm。該器件在 ±150μV(最大值)的超低失調電壓、±0.5%(最大值)的小增益誤差和 140dB(典型值)的高直流 CMRR 等特性的綜合作用下,可實現精確的電流測量。 INA280-Q1 憑借 1.1MHz(增益為 20V/V)的高帶寬和 85dB(50kHz 時)的交流 CMRR,不僅適用于直流電流測量,還適用于高速應用(例如,快速過流保護)。

數據手冊:*附件:INA280-Q1 采用小型(SC-70)封裝且符合AEC-Q100標準的 2.7V至120V、1.1MHz電流檢測放大器技術手冊.pdf

INA280-Q1 由 2.7V 至 20V 單電源供電,消耗的電源電流為 370μA(典型值)。 INA280-Q1 器件具有五種增益選項:20V/V、50V/V、100V/V、200V/V 和 500V/V。 INA280-Q1 的低失調電壓和低溫漂可在工作溫度范圍(?40°C 至 +125°C)內實現精確電流檢測。

特性
? 符合面向汽車應用的 AEC-Q100 標準:
– 溫度等級 1:-40°C 至 +125°C,TA
? 提供功能安全
– 可幫助進行功能安全系統設計的文檔
? 寬共模電壓:
– 工作電壓:2.7V 至 120V
– 可承受電壓:-20V 至 +122V
? 出色的共模抑制比 (CMRR):
– 120dB 直流(最小值)
– 85dB 交流(50kHz 時)
? 精度
– 增益:
? 增益誤差:±0.5%(最大值)
? 增益漂移:±20ppm/°C(最大值)
– 失調電壓:
? 失調電壓:±150μV(最大值)
? 溫漂:±1μV/°C(最大值)
? 可用增益:
– INA280A1-Q1:20V/V
– INA280A2-Q1:50V/V
– INA280A3-Q1:100V/V
– INA280A4-Q1:200V/V
– INA280A5-Q1:500V/V
? 高帶寬:1.1MHz
? 壓擺率:2V/μs
? 靜態電流:370μA

引腳功能和配置

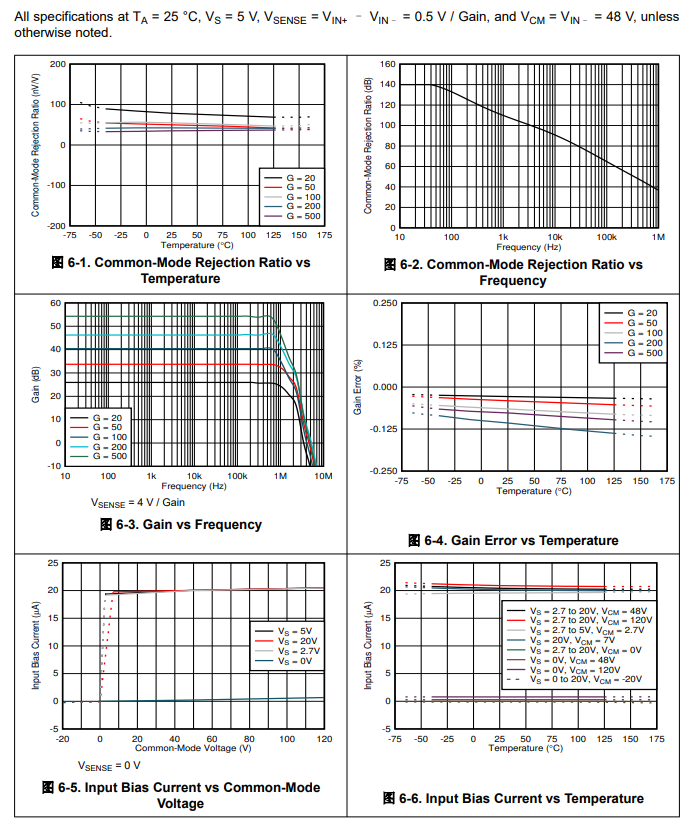

典型特性

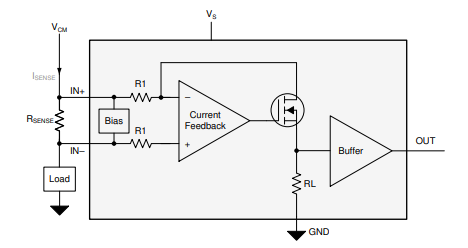

功能方框圖
應用

? 固態 LiDAR
? 汽車 HVAC 壓縮機模塊
? 汽車內部加熱器模塊
? 汽車泊車加熱器模塊
? 汽車泵
