智能車燈技術解析及雷卯靜電浪涌解決方案——ADB自適應大燈與DLP交互投影的防靜電與可靠性設計
”主動思考“

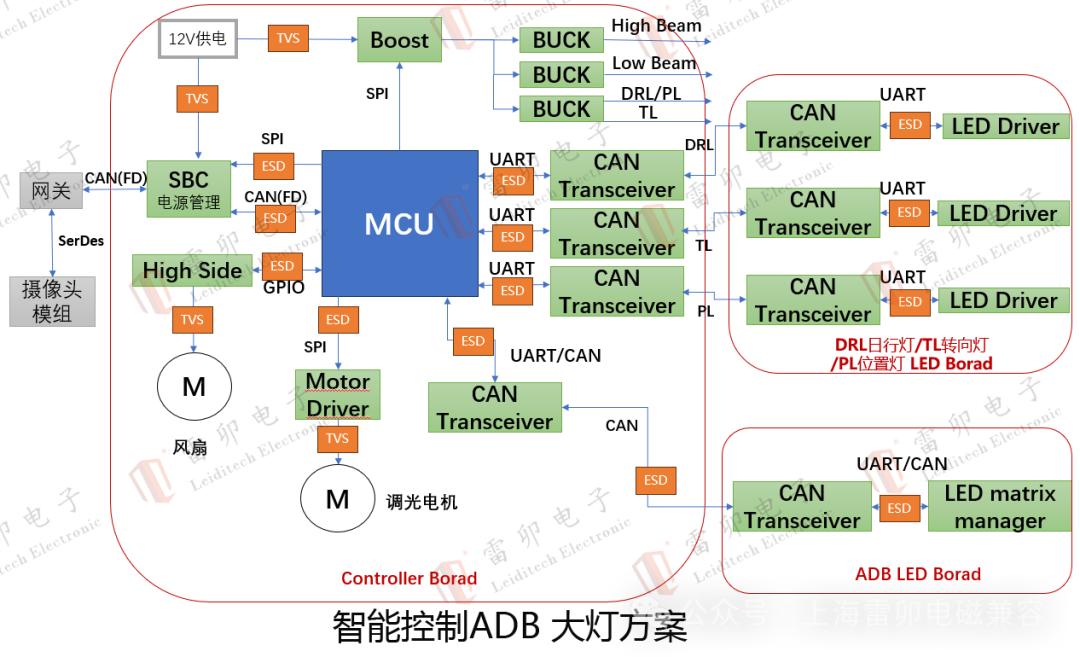

ADB(自適應遠光燈系統)通過攝像頭與算法聯動，動態調節光束：
· 技術原理：采用二級架構(Boost+Buck 電源模塊)，支持多通道恒流輸出，可自動遮蔽強光區域(如寶馬7系的14分區LED光源)。
· 高端標配：奔馳S級、奧迪A8等車型可識別150米外車輛，動態調整光束;
· 中端下沉：法雷奧模塊化設計將成本降低40%，已應用于豐田 RAV4、大眾途觀等車型，推動ADB技術下沉。

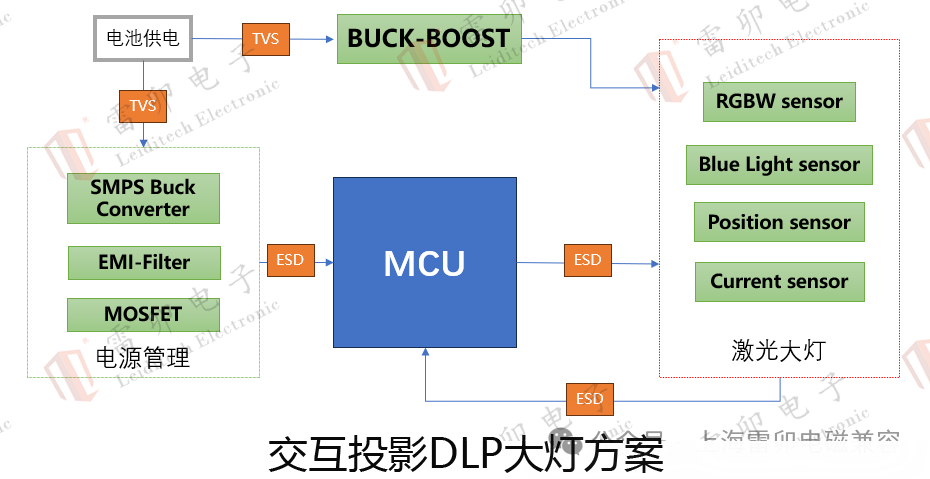

交互投影：DLP大燈開啟”光語時代“
DLP(數字光處理)技術通過百萬像素級投影實現智能交互：
· 核心應用：投射車道線輔助駕駛、導航箭頭、行人警示符號(如歐司朗 MicroLED 模組實現 19,200 像素高精度投影)，甚至自定義動畫(如迎賓光毯)，提升人車交互體驗。
· 技術趨勢：與自動駕駛協同，華為智能燈光系統可向行人投射“安全通過”信號，增強道路溝通能力。
雷卯車規級EMC解決方案
隨著大燈的智能化，靜電干擾(ESD)、浪涌電壓(Surge)、電磁兼容(EMC)成為關鍵挑戰。車燈模塊提供定制化防護方案，確保系統在-40℃~+85℃寬溫環境穩定運行。

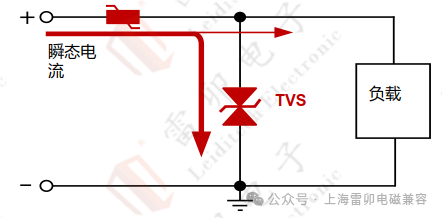

1.電源系統防護：應對拋負載與電壓突變
· 典型場景：發動機啟動時的 12V/24V 電源瞬態過壓(如 12V 系統可能出現 40V 浪涌)，易損壞 LED 驅動電路。
· 解決方案：TVS 二極管(如 SM8S24CA，6.6kW 峰值功率)與自恢復保險絲組合，響應時間<1ns，符合 ISO 7637-2 拋負載測試標準，已應用于大眾、蔚來等車型的 LED 光源驅動。

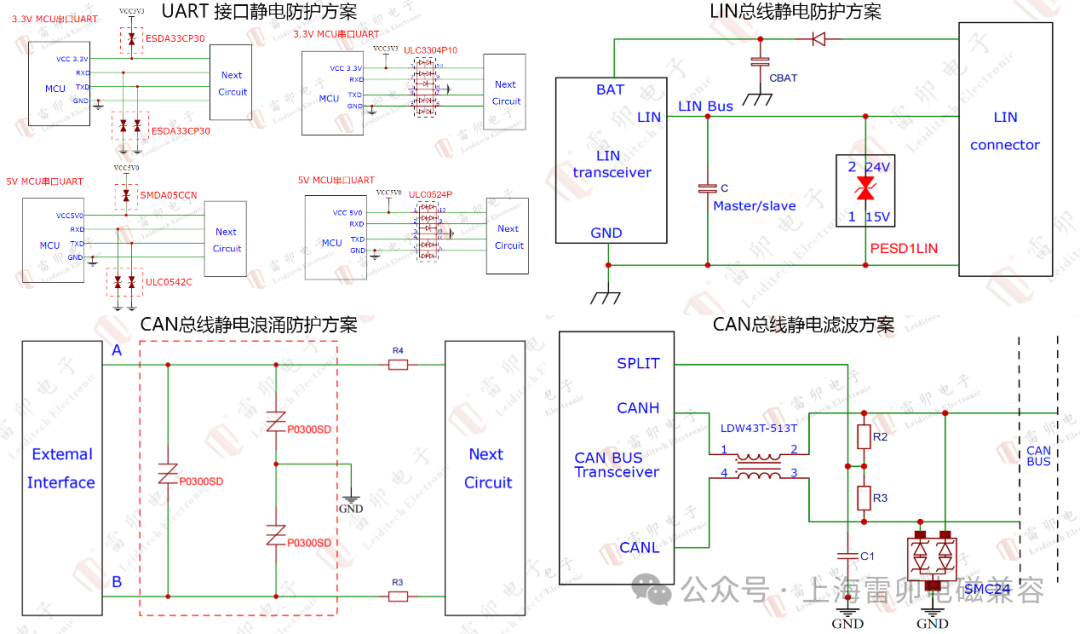

2.通信總線防護：保障數據鏈路穩定
總線類型 | 核心風險 | 防護方案和典型器件 | 要達到的標準 |
CAN 總線 | 靜電干擾、共模噪聲 | IEC61000-4-2, 等級4，接觸放電30kV，空氣放電30kV，SMC24通過汽車級AEC-Q101認證； 共模電感（LDW43T-513T）可抑制電磁干擾（EMI） | |
浪涌沖擊 | IEC61000-4-2,靜電等級4，接觸放電8kV，空氣放電15kV； IEC61000-4-5 浪涌10/700μs，8kV。 | ||
LIN 總線 | 低速通信誤碼 | 集成式ESD 器件（PESD1LIN，電容＜20pF） | 支持20kbps 速率，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電25kV。 |
高速信號失真 | 低容抗ESD 二極管（ULC0542P，電容 0.3pF） | 支持115200bps，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV |
3. GPIO接口防護：單路與多路集成方案
單路防護：ESDA05CP(DFN1006 封裝，5V 耐壓，滿足IEC61000-4-2，等級4，接觸放電8kV，空氣放電15kV)，適用于獨立開關信號;
多路集成：SDA05W5(SOT-353 封裝，單顆保護 4 路，滿足IEC61000-4-2，等級4，接觸放電8kV，空氣放電15kV)，簡化 PCB 布局。
雷卯針對汽車大燈電源和常見接口防護推薦料號 | |||||
Component Type | Brand | Part Number | Description | Package | Applications |
TVS Diode | Leiditech | SM8S24CA | 24V,6.6KW,Bi | DO-218AB | 12V汽車電源拋負載 |
TVS Diode | Leiditech | SM8S36CA | 36V,6.6KW,Bi | DO-218AB | 24V汽車電源拋負載 |
ESD Diode | Leiditech | GBLC24C | 24V,Bi,1pF，8A | SOD-323 | 4-20mA傳感器靜電防護 |
ESD Diode | Leiditech | SMC12 | 12V,Bi,35pF,10A | SOT-23 | SPI/I2C接口靜電防護 |
ESD Diode | Leiditech | SMC24 | 24V,Bi,30pF,9A | SOD-323 | CAN接口的靜電防護 |
TSS Diode | Leiditech | P0300SD | 25V,50pF | SMB | CAN接口靜電浪涌防護 |
ESD Diode | Leiditech | PESD1LIN | 24V,Bi,15pF,5A | SOD-323 | LIN總線靜電浪涌防護 |
ESD Diode | Leiditech | SDA05W5 | 5V,Uni,30pF,3A | SOT-353 | GPIO靜電防護 |
ESD Diode | Leiditech | ESDA05CP | 5V,Bi,10pF,5A | DFN1006 | GPIO靜電防護 |
ESD Diode | Leiditech | ESDA33CP30 | 3.3V,Bi,12pF,8A | DFN1006 | UART靜電防護 |
ESD Diode | Leiditech | SMDA05CCN | 5V,Bi,60pF,30A | DFN1006 | UART靜電防護 |
ESD Diode | Leiditech | ULC0542C | 5V, Bi,0.3pF,4A | DFN1006 | UART靜電防護 |
ESD Diode | Leiditech | ULC3304P10 | 3.3V,Uni,0.4pF,5A | DFN2510P10 | UART靜電防護 |
ESD Diode | Leiditech | ULC0524P | 5V,Uni,0.3pF,5A | DFN2510P10 | UART靜電防護 |
Rectifier Diode | Leiditech | 1N4007 | 1000V,1A IF(AV） | SOD-323 | |
TVS Diode | Leiditech | SMBJ28CA | 28V,600W,Bi | SMB | 適用于24V電源浪涌保護 |
Common Mode Choke | Leiditech | LDW43T-513T | 2800Ω 51μH | SMD 4.5*3.2*2.6 | CAN接口濾波 |
結語：雷卯電子——智能車燈安全的隱形守護者
從鹵素燈到 DLP 投影，汽車大燈的每一次技術躍遷都伴隨著可靠性挑戰。雷卯電子憑借 90% 車規級認證覆蓋率，為電源、通信、控制模塊提供定制化防護方案，確保“看得清、穩得住”。未來，隨著自動駕駛對燈光交互需求激增，雷卯將持續深耕電磁兼容技術，助力智能車燈規?；瘧谩?/p>
